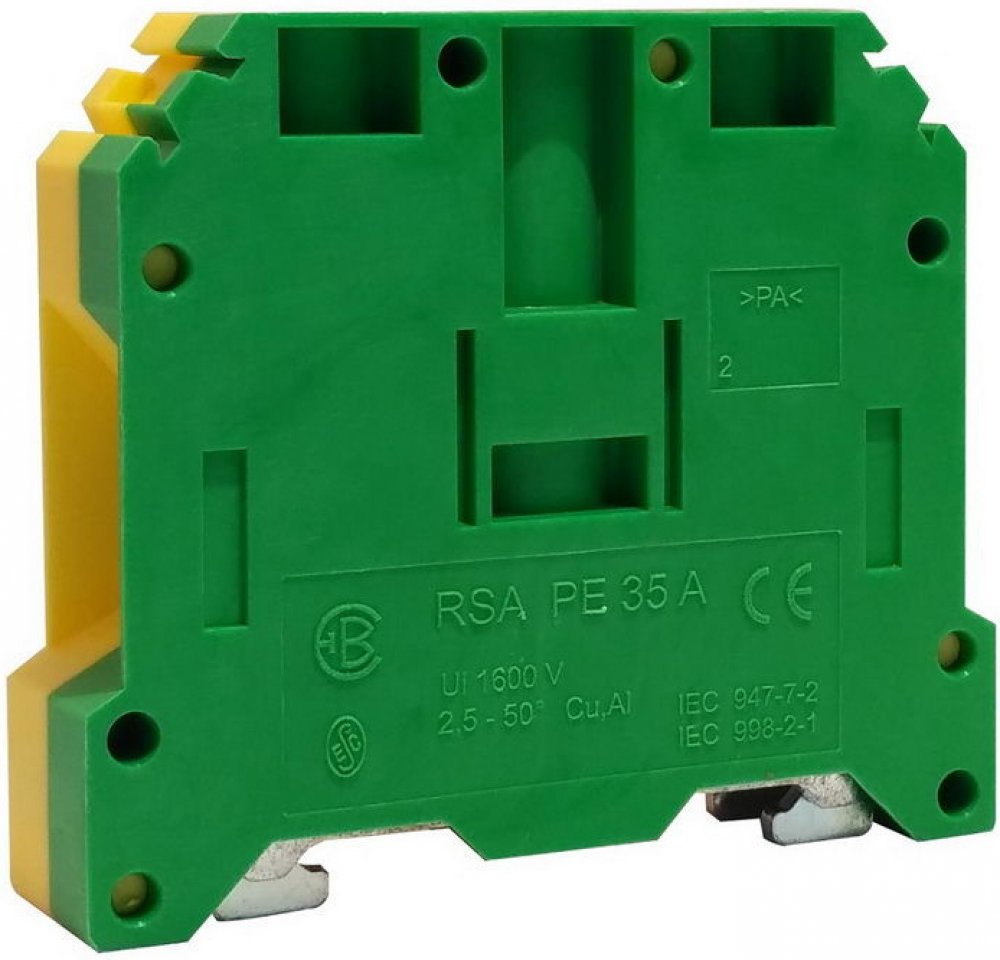

Elektro Bečov A571231 RSA PE 35 A

Tyto výrobky jsou určeny ke spojování ochranných vodičů v soustavách TN-C, TN-S. Jsou konstrukčně řešeny s vodivým spojením ochranné ho vodiče na nosnou lištu TS 35x7,5 a TS 35x15 ocelovou, galvanicky upravenou ZnCr. Vodivé spojení je spolehlivě zajištěno kontakte m při dodržení pokynu k montáži,dodávaného s výrobkem. Všechny typy svornic RSA PE jsou obrysově (délka a výška) totožné se základní mi typy svornic RSA.
Konstrukční provedení

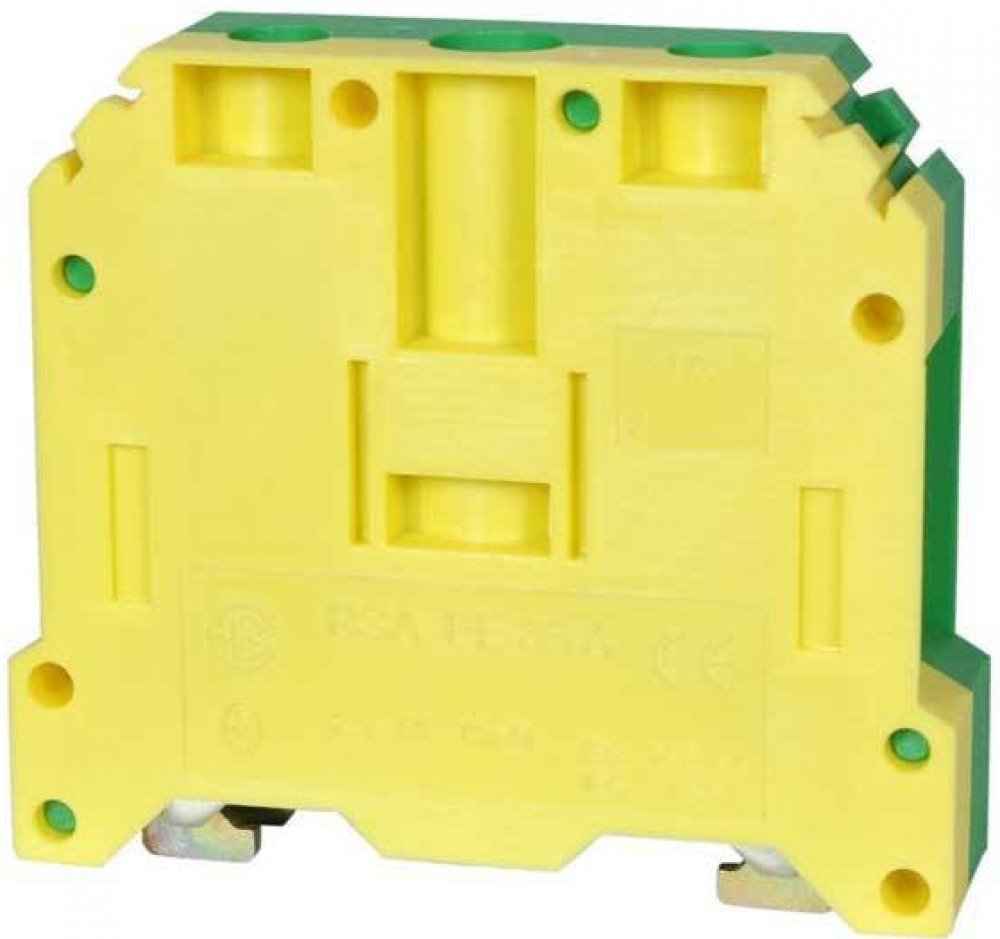

U těchto typů řadových svornic je konstrukční provedení obdobné jako u základních sv ornic RSA. Izolační pouzdro se však odlišně od základních typů skládá ze dvou barevných částí, zelené a žluté, čímž je dosaženo zele nožlutého barevného provedení. Svornice je takto i oboustranně zapouzdřena. Soudržnost obou částí svornice zajišťují čepy, eventueln ě u inovaných typů speciální západky.
Vodivé spojení na lištu
Vodivé spojení na lištu DIN je zajištěno čelisťovým kontaktem, jeh ož dotažení se provádí středovým šroubem umístěným mezi krajními šrouby pro dotažení vodiče. Nosné lišty lze využít jako sběrnice pr o funkci PEN pouze tehdy, je-li materiál lišty Cu a průřez Cu vodiče 10 mm2 a vyšší. Ocelová lišta, galvanicky pozinkovaná a pasivov aná chromátem může být použita pouze pro funkci PE.
