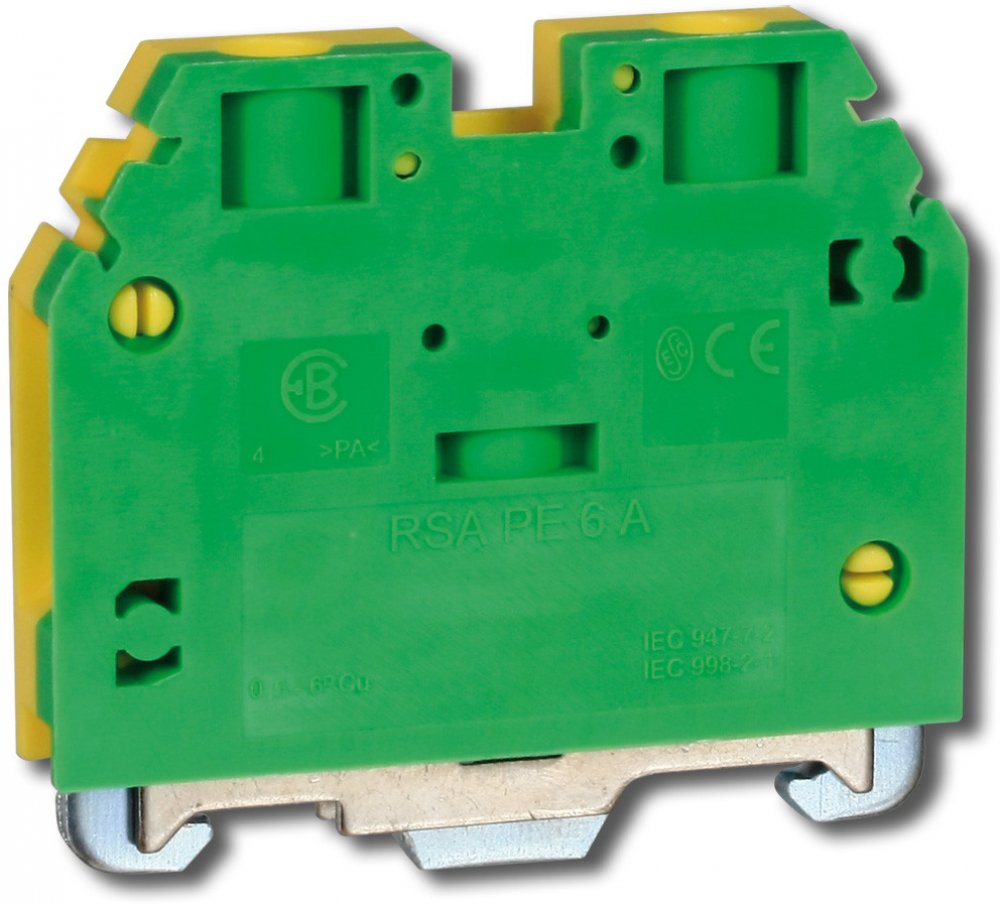

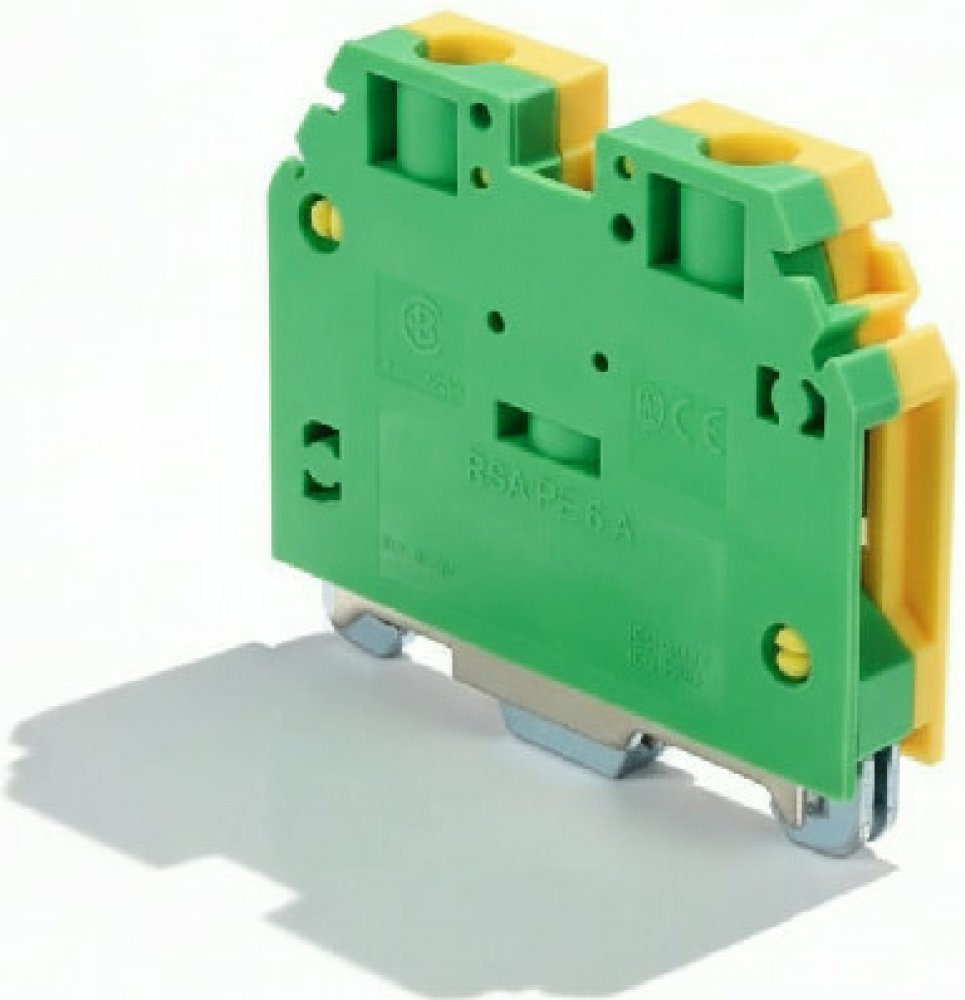

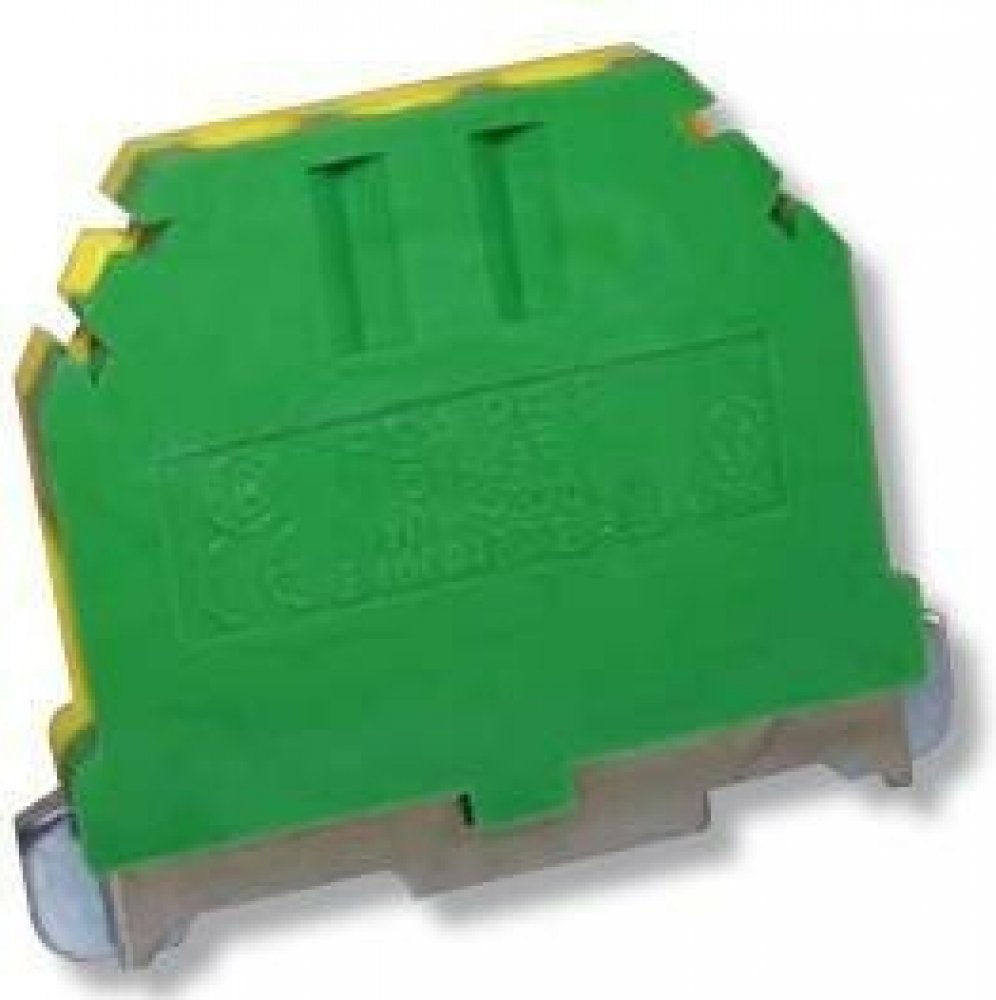

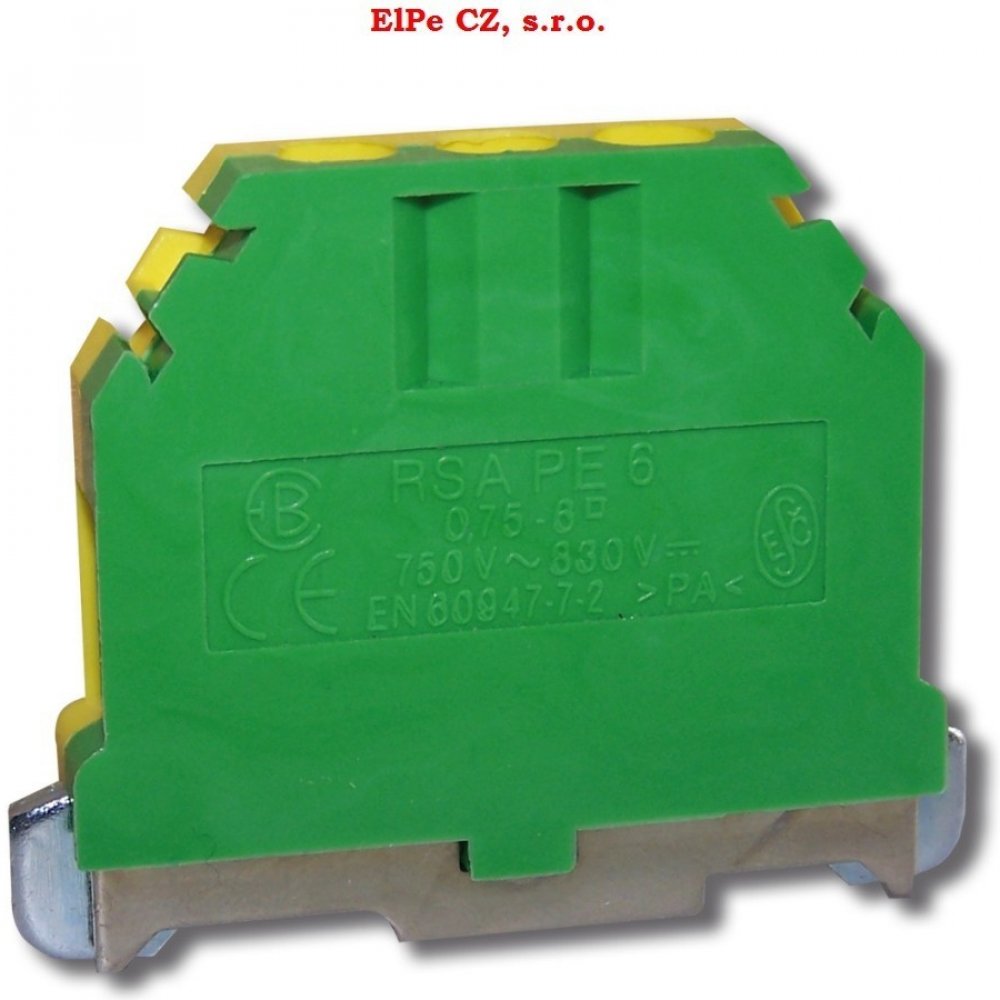

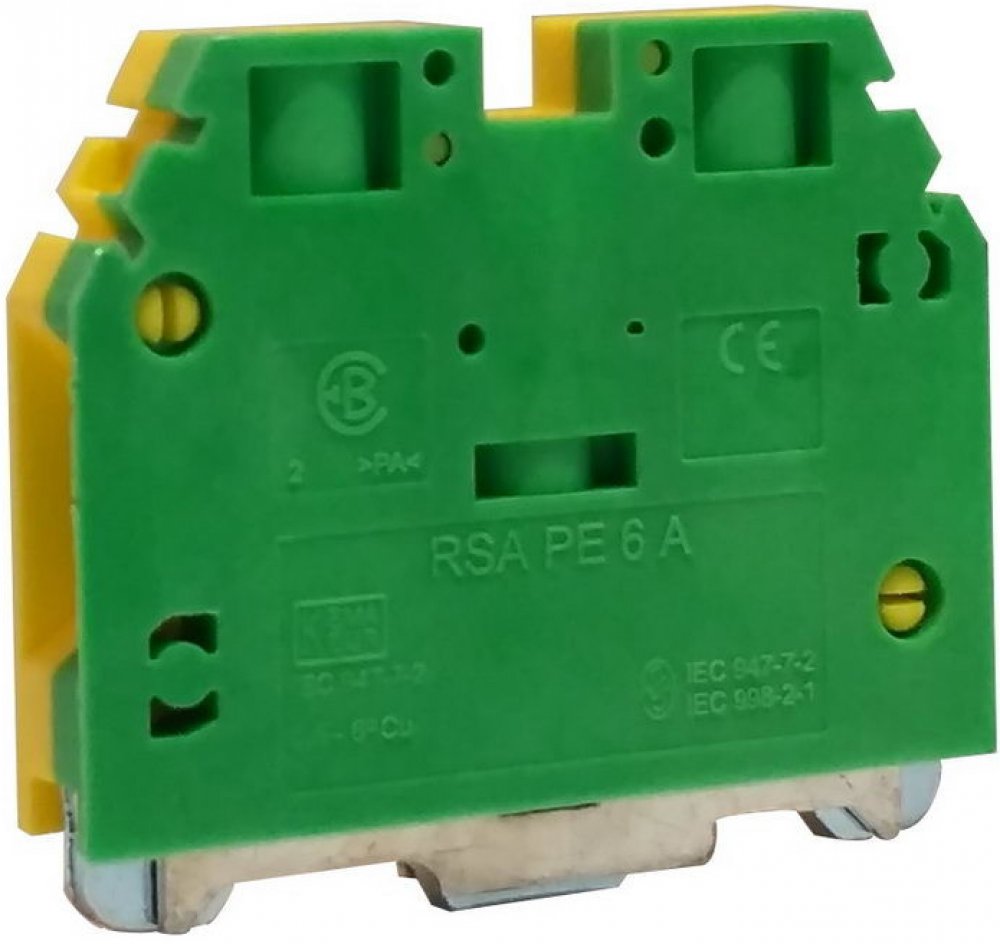

Elektro Bečov A541231 RSA PE 6 A

Svorky RSA PE jsou určeny ke spojování ochranných vodičů v soustavě TN-S. Jsou konstrukčně řešeny s vodivým spojením ochranného vodiče na nosnou ocelovou lištu TH 35 x 7,5 a TH 35 x 15 s povrchovou úpravou. Vodivé spojení na lištu DIN je zajištěno čelisťovým kontaktem, jehož dotažení se provádí středovým šroubem umístěným mezi krajními šrouby pro dotažení vodiče. Ocelová lišta, galvanicky pozinkovaná může být použita pouze pro funkci PE. Nosné lišty lze využít jako sběrnice pro funkci PEN jen tehdy, je-li materiál lišty Cu a průřez Cu vodiče 10 mm2 a vyšší. Svorky jsou zkoušeny podle normy ČSN EN 60 947-7-2.
Značka
ELEKTRO BEČOV
Svorkovnice pro ochranné vodiče
Druh elektrického připojení 1
Šroubová svorka
Pozice připojení
Boční
Počet pater
1
Počet připojovacích bodů na úrovni
2
Způsob montáže
DIN lišta 35 mm
Materiál izolačního tělesa
Termoplast
Třída hořlavosti izolačního materiálu dle UL94
V0
Šířka / rozteč mřížky
8 mm
Výška v nejnižší možné montážní výšce
44.4 mm
Délka
50 mm
Barva
Zeleno-žlutá
Rozsah provozních teplot
-40 - 105 °C
