EATON Vypínač P3-63/EA/SVB/N hlavní 63A 10398

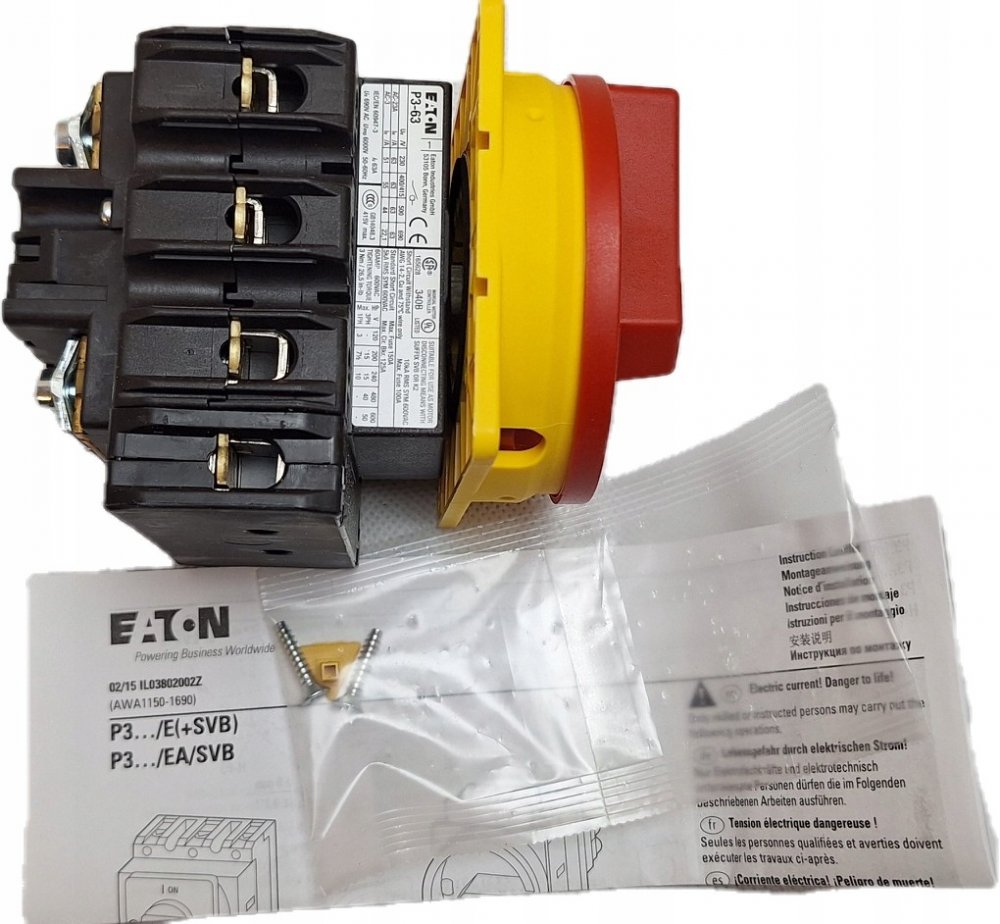

Vačkový spínač Eaton P3-63/EA/SVB/N (katalogové číslo 010398) je hlavní odpojovač a nouzový odpojovač s vysokým jmenovitým proudem, určený pro čelní montáž (na fasádu) do rozvaděčů.
Jedná se o prvek z řady P3 společnosti Eaton (dříve Moeller).
⚡ Hlavní elektrické údaje a spojovací schopnosti
ParametrHodnotaPoznámkyKontinuální jmenovitý proud [0]I_u$)63 APodle normy IEC/EN 60947-3 (AC-21A,400V)Poče...
Vačkový spínač Eaton P3-63/EA/SVB/N (katalogové číslo 010398) je hlavní odpojovač a nouzový odpojovač s vysokým jmenovitým proudem, určený pro čelní montáž (na fasádu) do rozvaděčů.
Jedná se o prvek z řady P3 společnosti Eaton (dříve Moeller).
⚡ Hlavní elektrické údaje a spojovací schopnosti
ParametrHodnotaPoznámkyKontinuální jmenovitý proud [0]I_u$)63 APodle normy IEC/EN 60947-3 (AC-21A,400V)Počet pólů3-pólový + N (4 póly)Spojovací konektor neutrálního (N) je určen k dovybavení/přivedení (obvykle součástí balení)Jmenovité provozní napětí ΔU_e$)690 V ACMaximální provozní napětíJmenovitý provozní výkon při AC-23A,400 V37 kWTypické pro použití jako odpojovač motorů (servisní spínač)Jmenovitý provozní výkon při AC-3,400 V30 kWTypické pro použití jako hlavní vypínačKrátkodobý odolný proud ΔI_{cw}$1,26 kA (po dobu 1 s)
Jmenovitý smluvní zkratový proud (0,I_q$)100 kA (strana napájení)
Charakteristika a funkčnost
Popis funkce Hlavní vypínač (ZAP/VYP) , Nouzové vypnutí , Servisní/údržbový spínač Typ ovládání Otočný vačkový spínač Stabilní polohy 2 (0 - VYP / 1 - ZAP) Ovládací prvek Červená otočná rukojeť a žlutý pojistný kroužek (ploška) Zámek Uzamykatelný v poloze 0 (VYP) )Stupeň ochrany čelaIP65MontážMontáž čelní (pod omítku), upevnění 4-otvorovéÚhel přepínání90°Mechanická odolnost100 000 operacíPomocné kontaktyNení součástí standardu (dovybaveno uživatelem)
Přípojky a podmínky životního prostředí
ParametrHodnotaTyp připojeníŠroubové svorkyPrůřez vodiče (jednožilový/vícežilový)$1 \TIMES (2,5 -35) \text{mm}^2$ nebo $2 \TIMES (2,5 -10) \text{mm}^2$Průřez vodiče (elastický s pouzdrem)$1 \TIMES (1,5 -25) \text{ mm}^2$ nebo $2 \TIMES (1,5 -6) \text{mm}^2$Moment utahování upínacího šroubu3 NmTeplota okolí (provoz)-25 °C až +50 °CNormyIEC/EN 60947,VDE 0660, IEC/EN 60204 (mj. izolační odpojovač podle IEC/EN 60947-3)
Více informací o produktu
Jedná se o prvek z řady P3 společnosti Eaton (dříve Moeller).
⚡ Hlavní elektrické údaje a spojovací schopnosti
ParametrHodnotaPoznámkyKontinuální jmenovitý proud [0]I_u$)63 APodle normy IEC/EN 60947-3 (AC-21A,400V)Počet pólů3-pólový + N (4 póly)Spojovací konektor neutrálního (N) je určen k dovybavení/přivedení (obvykle součástí balení)Jmenovité provozní napětí ΔU_e$)690 V ACMaximální provozní napětíJmenovitý provozní výkon při AC-23A,400 V37 kWTypické pro použití jako odpojovač motorů (servisní spínač)Jmenovitý provozní výkon při AC-3,400 V30 kWTypické pro použití jako hlavní vypínačKrátkodobý odolný proud ΔI_{cw}$1,26 kA (po dobu 1 s)
Jmenovitý smluvní zkratový proud (0,I_q$)100 kA (strana napájení)
Charakteristika a funkčnost
Popis funkce Hlavní vypínač (ZAP/VYP) , Nouzové vypnutí , Servisní/údržbový spínač Typ ovládání Otočný vačkový spínač Stabilní polohy 2 (0 - VYP / 1 - ZAP) Ovládací prvek Červená otočná rukojeť a žlutý pojistný kroužek (ploška) Zámek Uzamykatelný v poloze 0 (VYP) )Stupeň ochrany čelaIP65MontážMontáž čelní (pod omítku), upevnění 4-otvorovéÚhel přepínání90°Mechanická odolnost100 000 operacíPomocné kontaktyNení součástí standardu (dovybaveno uživatelem)
Přípojky a podmínky životního prostředí
ParametrHodnotaTyp připojeníŠroubové svorkyPrůřez vodiče (jednožilový/vícežilový)$1 \TIMES (2,5 -35) \text{mm}^2$ nebo $2 \TIMES (2,5 -10) \text{mm}^2$Průřez vodiče (elastický s pouzdrem)$1 \TIMES (1,5 -25) \text{ mm}^2$ nebo $2 \TIMES (1,5 -6) \text{mm}^2$Moment utahování upínacího šroubu3 NmTeplota okolí (provoz)-25 °C až +50 °CNormyIEC/EN 60947,VDE 0660, IEC/EN 60204 (mj. izolační odpojovač podle IEC/EN 60947-3)
