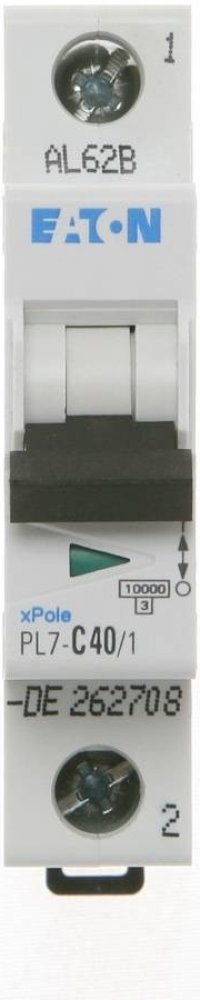

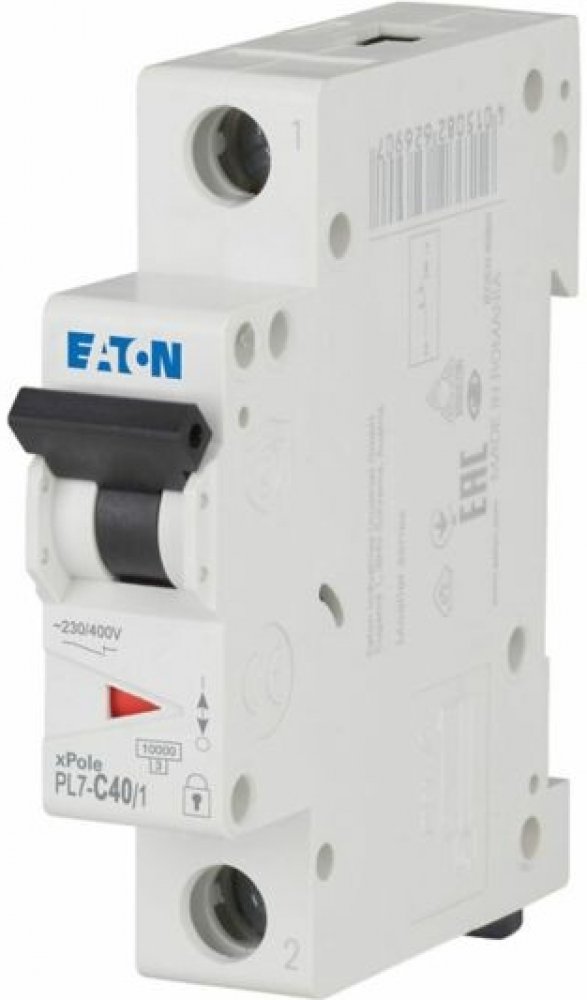

Eaton PL7-C40/1

​Jistič PL7..... značení v názvu : typ jističe - jmenovitá hodnota v Ampérech/počet pólů/vypínací charakteristika (vypínací schopnost) název výrobce vysoká selektivita mezi jističem a předřazenou pojistkou, vysoké omezení prošlé energie dvojí funkce svorek - hlavičkové / třmenové možnost volby přívodních / vývodních svorek vzdušná vzdálenost mezi kontakty 4mm splňuje požadavky na galvanické oddělení s ohledem k předepsaným jmenovitým impulzním výdržným napětím vzdálenost kontaktů nad 4mm pro bezpečné elektrické rozpojení vhodný pro aplikace do 48 V DC Technické údaje : splňuje podmínky ČSN EN 60898 jmenovité napětí : AC : 230 / 400 V DC : 48V (1-pól) jmenovitá frekvence : 50/60 Hz jmenovitá vypínací schopnost : 10 kA vypínací charakteristika B - jištění světelných a zásuvkových obvodů s nízkými proudovými rázy vypínací charakteristika C - jištění obvodů s motory nebo s vyššími proudovými rázy vypínací charakteristika D - jištění obvodů s velkými proudovými rázy třída selektivity : 3 - vysoká omezovací schopnost při zkratu trvanlivost : > 8.000 spínacích cyklů signalizace vypnuto - zapnuto možnost dodatečné montáže příslušenství Mechanické vlastnosti : montáž - rychloupevnění 3 polohovou západkou na lištu stupeň krytí IP20 ochrana svorek - před dotykem prstem a dlaní průřez svorek 1-25mm, utahovací moment svorek 2-2,4Nm tloušťka propojovací lišty 0,8 - 2 mm poloha při montáži - libovolná výška výřezu v krycí desce : 45mm, výška základny přístroje : 80 mm, šířka přístroje : 17,5 mm(1pól)
