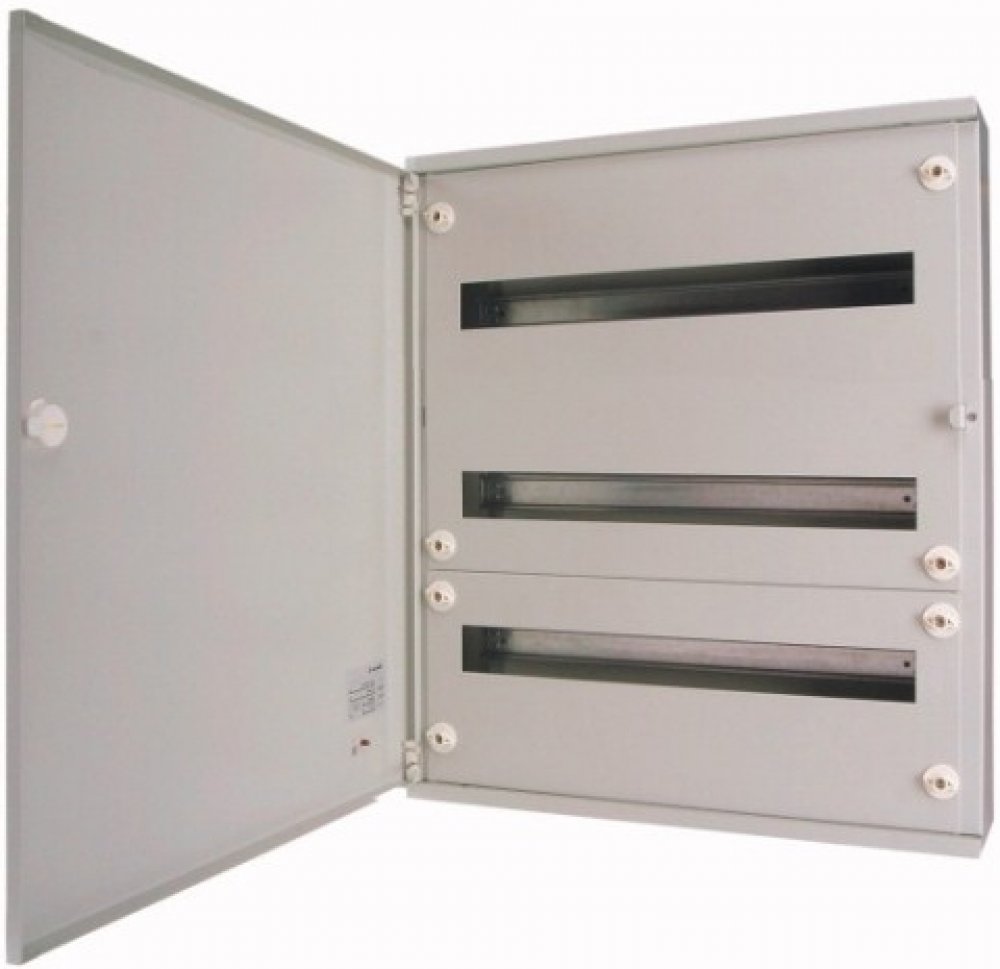

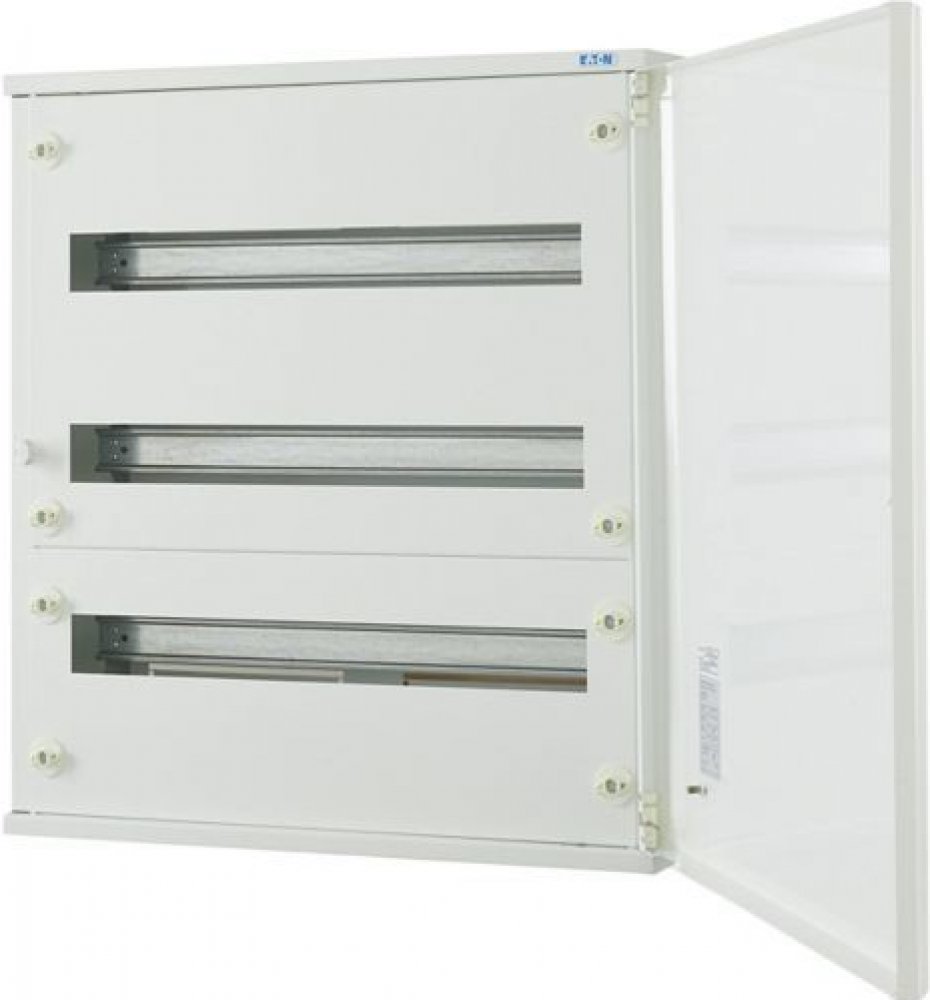

EATON BF-O-3/72-C

​

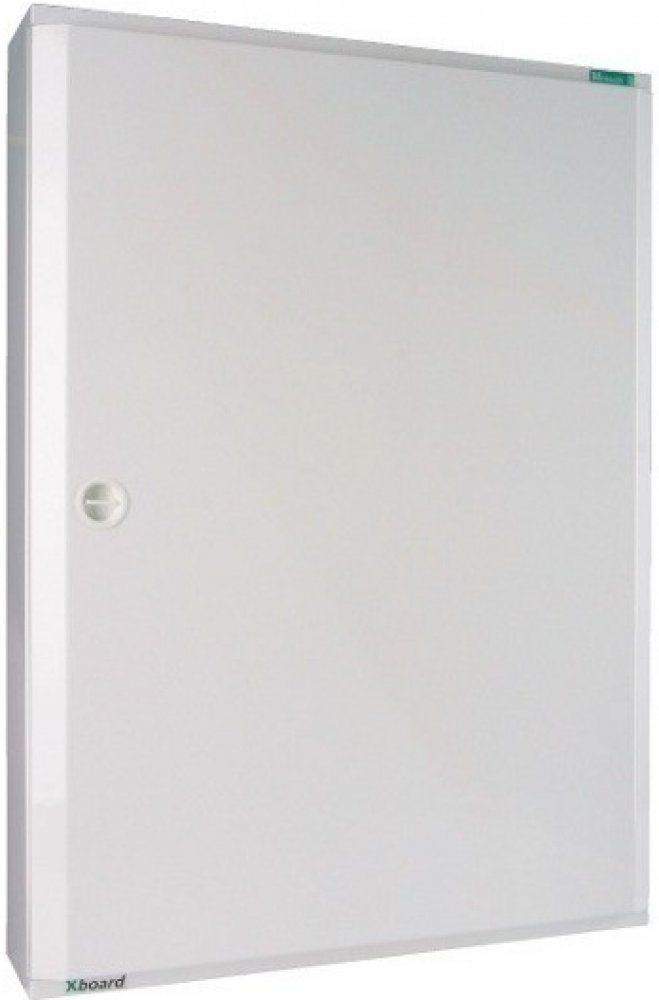

Rozvodnice Xboard, na omítku, bílé dveře, N/PE můstky
PARAMETRY:
Počet přístrojových lišt: 3
Počet modůlů v řadě: 24
Typové označení: BF-O-3/72-C
Objednací číslo: 283031
Barva: bílá RAL 9016H: 600 mm
Počet a průřez svorek: N: 2x25mm2+43x16mm2, PE: 2x25mm2+43x16mm2
POPIS
Ploché rozvodnice v provedení pro montáž na omítku nebo pod omítk
Stupeň krytí IP30
Odolnost proti mechanickým rázům IK06
Třída ochrany I
Dveře i skříň z ocelového plechu
Součástí skříní BF jsou svorkovnice pro max. celkový proud 125 A
2 až 6 řad s šířkou 24 TE na řadu
4 až 6 řad s šířkou 33 TE na řadu
Samozemnicí systém krycích plechů (typově zkoušený)
Možnost změny strany zavírání dveří pravá / levá
Pro přístroje s výškou výřezu v krycí desce 45 mm
Kabelové příruby na vrchní straně (2 ks pro šířku 24 TE, 3 ks pro 33 TE)
Předmontované svorkovnice
Vzdálenost řad 150 mm
Vyjímatelný rám s přístrojovými lištami
Balení obsahuje zadní stěnu
Možnost dovybavení zámkem KLV-U-SS-F/SF
Zadní stěna použitelná jako montážní deska
Kabelové průchodky součástí dodávky
Hloubka 140 mm
Dodáváno včetně montážního rámu s přístrojovými lištami a N/PE svorkovnicemi
Šířka pro 24 nebo 33 modulů
