Eaton 178830 KLV-36UPM-F

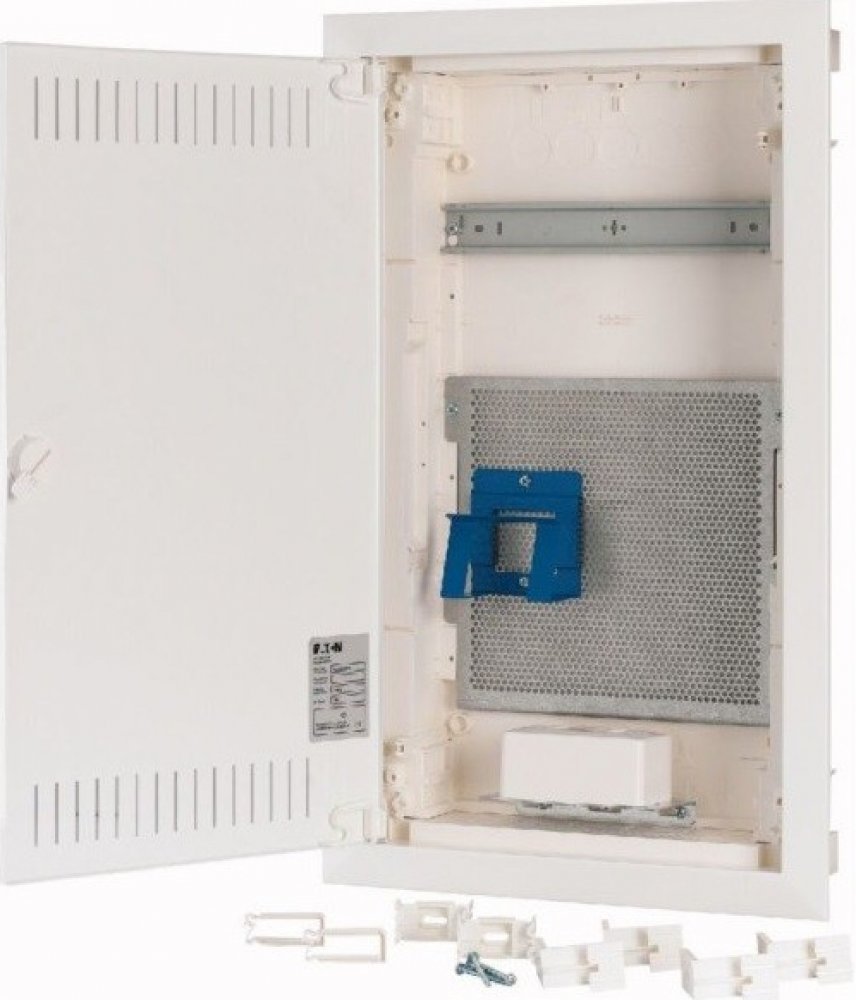

Multimediální rozvodnice pod omítku s plechovými dvířky EATON 178830 KLV-36UPM-F s DIN lištou a montážní deskou vybavena držákem routeru a 2 zásuvkami pro 230V.
Objevte dokonalé řešení pro vaše telekomunikační potřeby s Multimediální rozvodnicí EATON 178830 KLV-36UPM-F, která vám přináší styl a funkčnost v jednom. Tato rozvodnice, určená pro montáž pod omítku, je vybavena plechovými dvířky, jež zajišťují elegantní a zároveň odolný vzhled. Díky bílé barvě snadno zapadne do jakéhokoli interiéru a dodá vašemu prostoru moderní nádech.
S rozměry 360 x 590 x 100 mm nabízí dostatek prostoru pro všechny vaše multimediální zařízení. Uvnitř najdete praktickou DIN lištu a montážní desku, která umožňuje snadné upevnění všech potřebných komponentů. Navíc je vybavena držákem pro router, což zajišťuje maximální efektivitu a organizaci.
Dvě integrované zásuvky pro 230V přinášejí pohodlí a snadný přístup k napájení vašich zařízení. Stupeň krytí IP30 poskytuje spolehlivou ochranu proti drobným nečistotám a zajišťuje dlouhou životnost produktu. Vyberte si tuto multimediální rozvodnici a přeměňte svůj prostor na centrum moderní technologie s bezpečností a spolehlivostí, kterou EATON přináší.
Součástí balení jsou i 2 zásuvky na 230V pro montáž do této multimediální rozvodnice
V balení také naleznete kovový držák routeru se šroubky do montážní desky
Je dodáno i vybavení rozvodnice pro montáž do dutých stěn.
Obecné specifikace

Název produktu
Multimediální rozvodnice Eaton xComfort KLV
Katalogové číslo
178830
EAN
4015081741595
Délka/hloubka produktu
100 mm
Výška produktu
590 mm
Šířka produktu
360 mm
Hmotnost produktu
5,5 kg
Soulad
V souladu s RoHS
Certifikace
IEC/EN 62208IEC/EN 60670-24 (GP)
Kód modelu
KLV-36UPM-F
Doručovací program
Typ
Základní zařízení
Instalační rozvodnice
KLV multimédia
Model
Skříň distributora
Aplikace
Vnitřní (místo instalace)
Barva
Provozní bílá (RAL 9016)Bílá
Technické údaje - elektro


Jmenovité napětí při AC
230 V AC
Hodnocení frekvence kontaktů
50 Hz
Technické údaje - mechanické
Montážní rozměr
Ostatní
Způsob montáže
DIN-kompatibilníZapuštěná montáž (omítka)Zapuštěná montáž
Materiál
Polystyren (plast)Ocelový plech, práškově lakovanýOcelový plech/plast
Počet jader (duální) - max
12
Počet jednotek prostoru modulu na řádek
12
Počet montovatelných spojovacích lišt
12
Počet řádků
3
Typ terminálu
Bez koncovek
Pozice vstupu kabelu
Kabelové vstupy na horní a spodní, boční, zadní desce
Barva krytu/dvířek
Bílý
Typ modulového stojanu
Montážní deska pro média
Ochranný krycí materiál
Bez krytu pro ochranu proti náhodnému dotyku
Ověření nárůstu teploty podle IEC 60890
Teplo diss. okolní teplota 35°C delta T:20°C zapuštěná montáž indiv. vč. horní (IEC 60890)
20 W
Teplo diss. okolní teplota 35°C delta T:35°C zapuštěná montáž indiv. vč. horní (IEC 60890)
43 palců
Ověření návrhu dle IEC/EN 61439 - technické údaje

Podrobnosti o okolní provozní teplotě
-5 °C - 40 °C
Ověření návrhu podle IEC/EN 61439
10.2.2 Odolnost proti korozi
Splňuje požadavky produktové normy.
10.2.3.1 Ověření tepelné stability skříní
Splňuje požadavky produktové normy.
10.2.3.2 Ověření odolnosti izolačních materiálů proti běžnému teplu
Splňuje požadavky produktové normy.
10.2.3.3 Odolávat. insul. rohož. k abnormálnímu žáru/požáru vnitřním elekt. efekty
650 °C; splňuje požadavky produktové normy.
10.2.4 Odolnost vůči ultrafialovému (UV) záření
Není relevantní pro vnitřní instalace.
10.2.5 Zvedání
Neplatí pro kryty bez zvedacích pomůcek.
10.2.6 Mechanický náraz
IK05
10.2.7 Nápisy
Splňuje požadavky produktové normy.
10.3 Stupeň ochrany sestav
IP30
10.4 Světlé a povrchové vzdálenosti
Je odpovědností výrobce panelu.
10.5 Ochrana před úrazem elektrickým proudem
Třída ochrany 2, proto nelze použít.
10.6 Zabudování spínacích zařízení a komponent
Je odpovědností výrobce panelu.
10.7 Vnitřní elektrické obvody a spoje
Je odpovědností výrobce panelu.
10.8 Připojení pro vnější vodiče
Je odpovědností výrobce panelu.
10.9.2 Výkonově-frekvenční elektrická pevnost
Ui = 400 V AC
10.9.3 Impulsní výdržné napětí
4 kV
10.9.4 Zkoušení skříní vyrobených z izolačního materiálu
Splňuje požadavky produktové normy.
10.10 Nárůst teploty
Výrobce panelu je zodpovědný za výpočet nárůstu teploty. Eaton poskytne údaje o odvodu tepla pro zařízení.
10.11 Jmenovitá hodnota zkratu
Je odpovědností výrobce panelu.
10.12 Elektromagnetická kompatibilita
Je odpovědností výrobce panelu.
10.13 Mechanická funkce
Splňuje požadavky produktové normy.
Další informace
Vlastnosti
110 kompatibilní
Vybaveno:
2x jednocestný zásuvkový vývodNosné lišty přístrojeMikroperforovaná montážní deskaNávodk montáži 3D nastavovací prvek pro montáž určený pro nastavení montážní hloubky až o 18 mm DržákkabeluVodováha pro vyrovnáníHřebíková okaNástěnný žlabDržák přístrojeDveře/rám
Funkce
Základní zařízení
Třída ochrany
II (zcela izolovaný)
Speciální vlastnosti
IP30
Třída ochrany II
Plastová skříň s dveřmi z ocelového plechu, bílá (RAL 9016)
Poznámka: Pro získání třídy ochrany II musí být všechna zařízení nainstalovaná na montážní desce plně izolovaného typu.
Používá se s
KLV multimediaZákladní zařízeníInstalační rozvodnice
