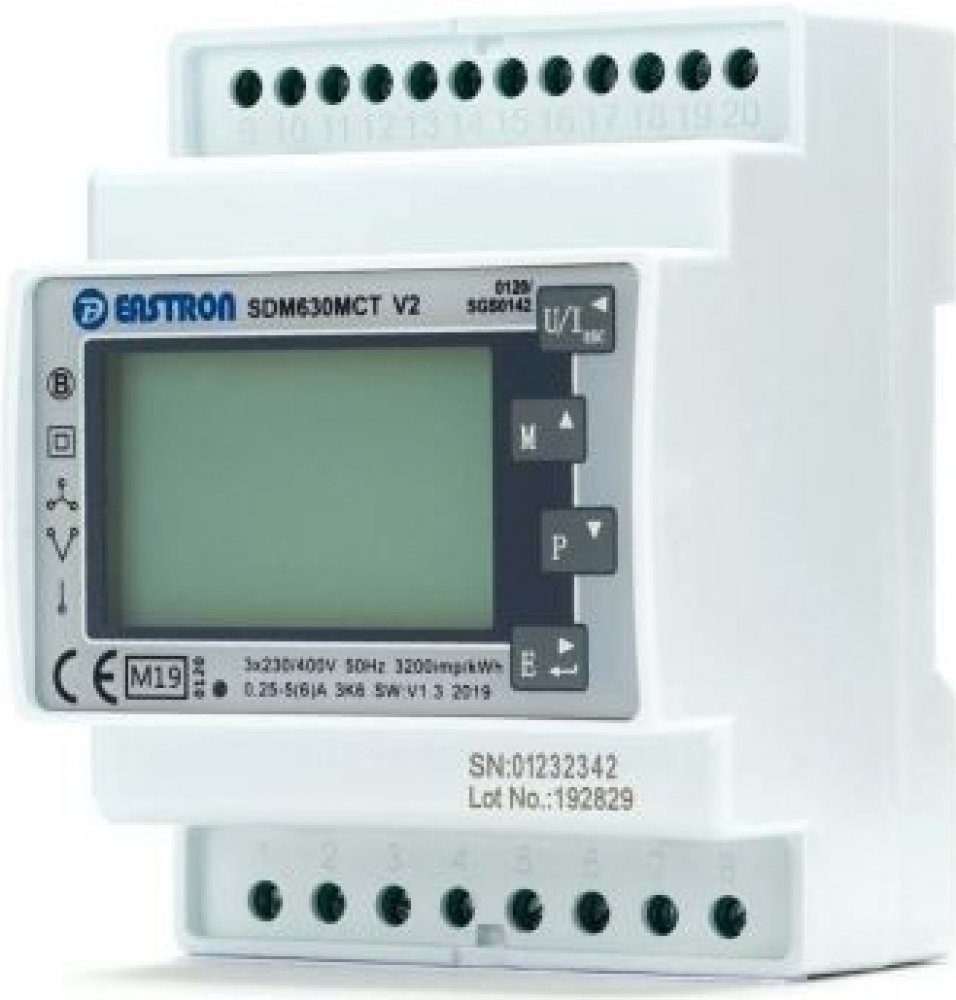

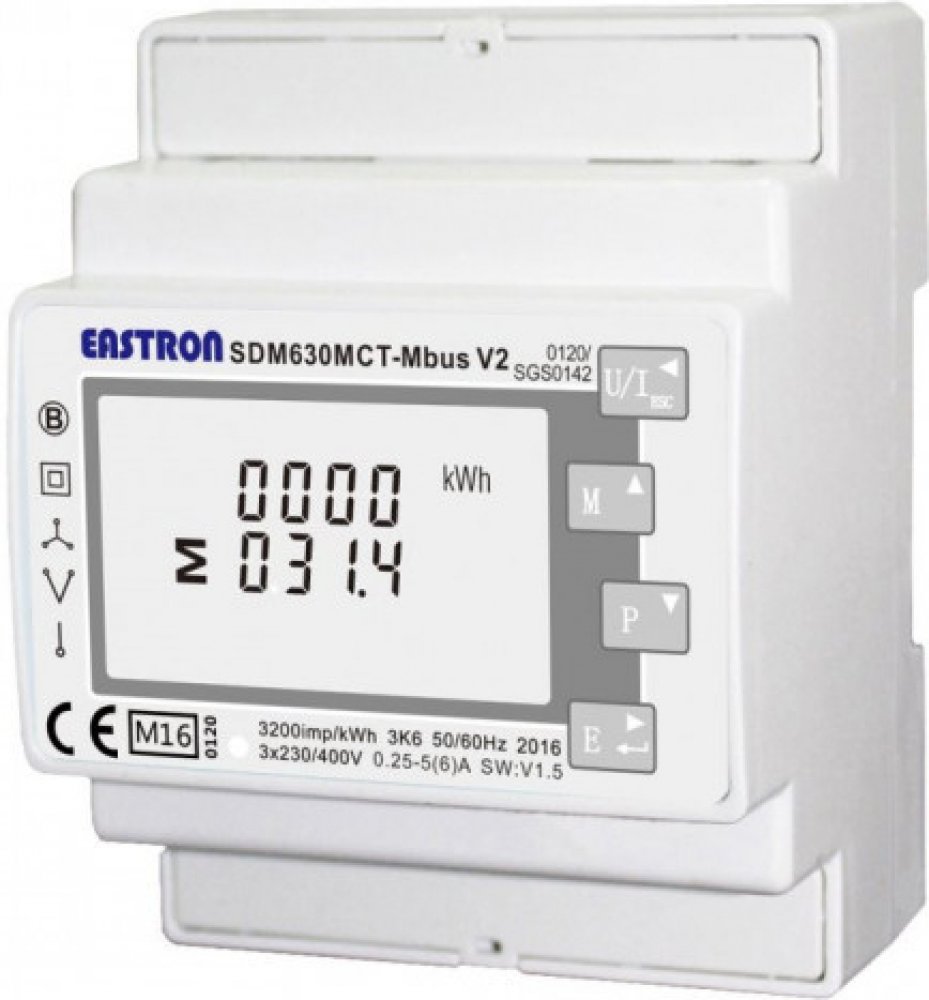

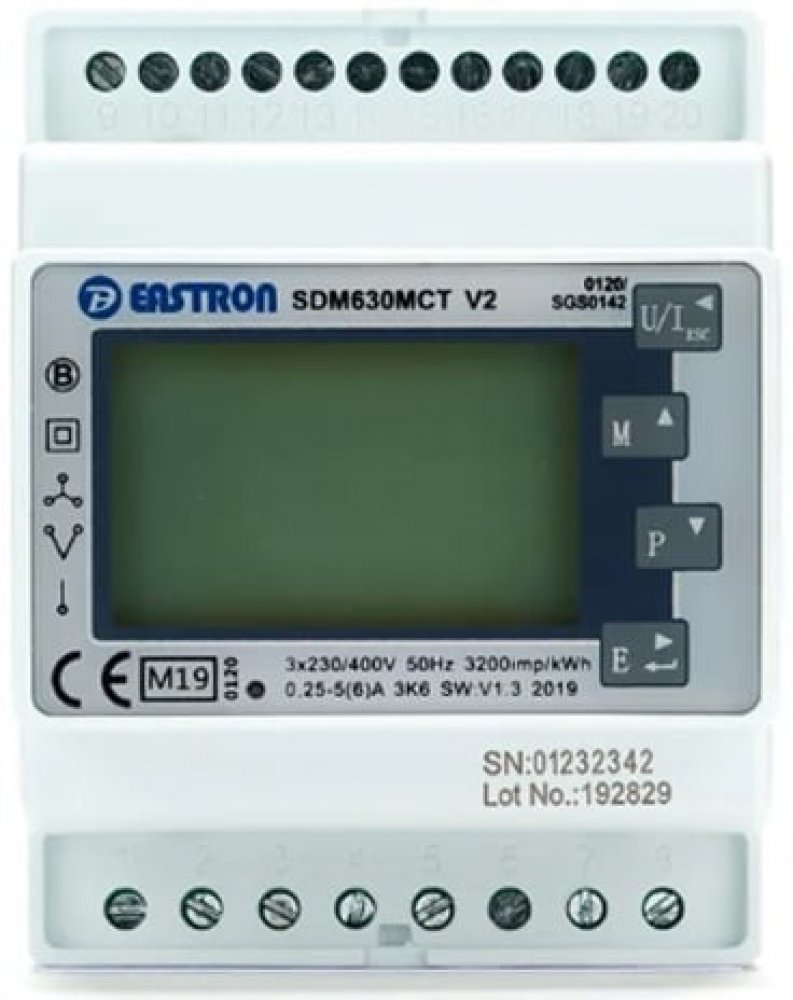

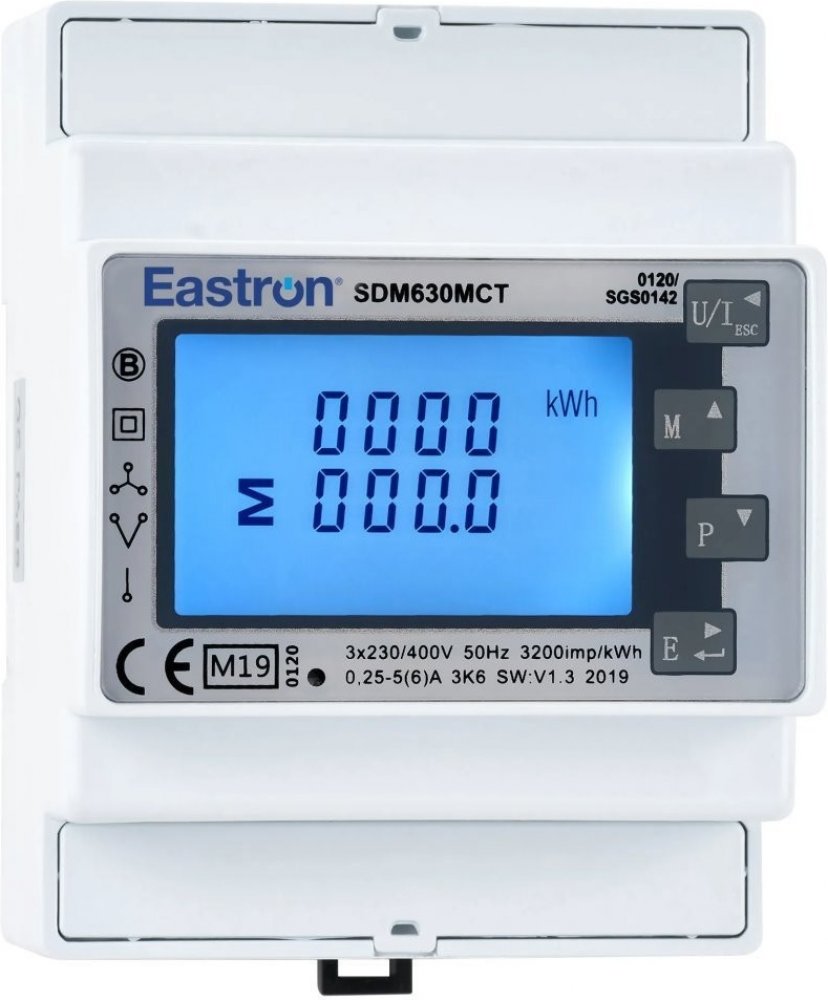

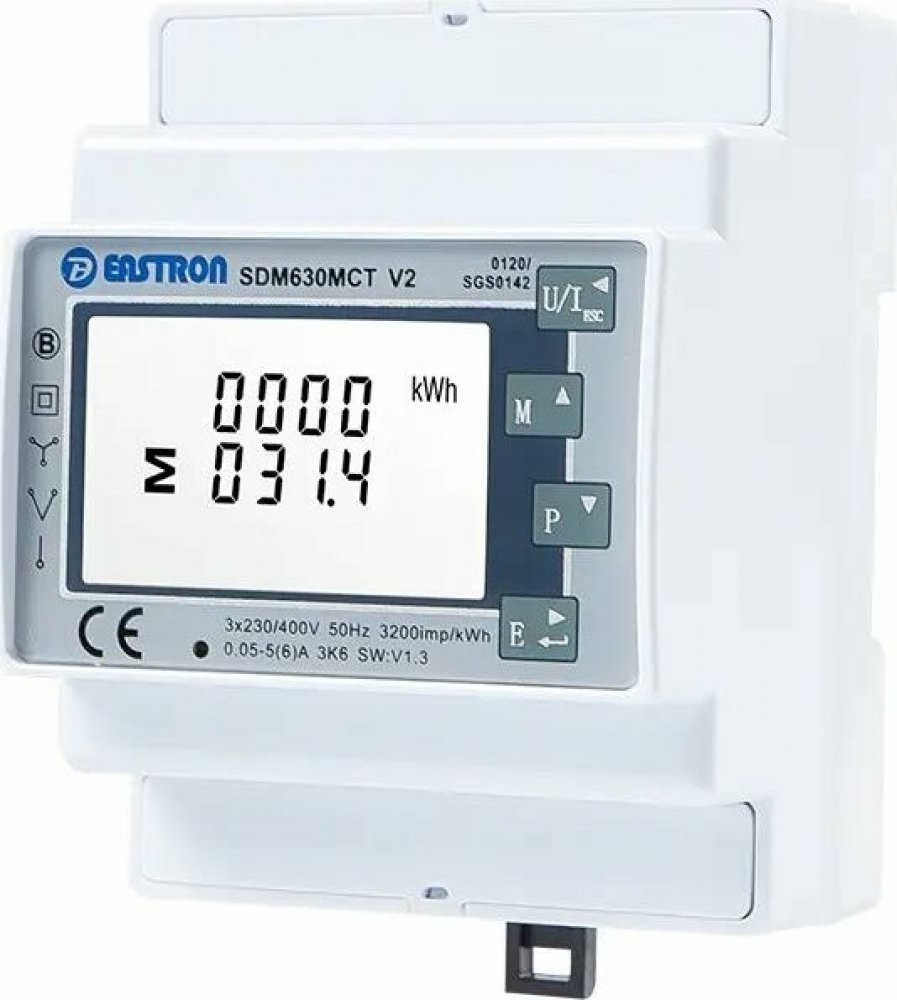

Eastron SDM630MCT

Eastron SDM630MCT
Inteligentní elektroměr pro 1fázové a 3fázové měření. Mezi měřené parametry patří napětí (V), frekvence (Hz), proud (A), výkon (kW/kVA/kVAr), import, export a celková energie (kWh/kVArh). Přístroj může měřit také maximální odběr proudu a výkonu.
Tento přístroj měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) proudu v síti.

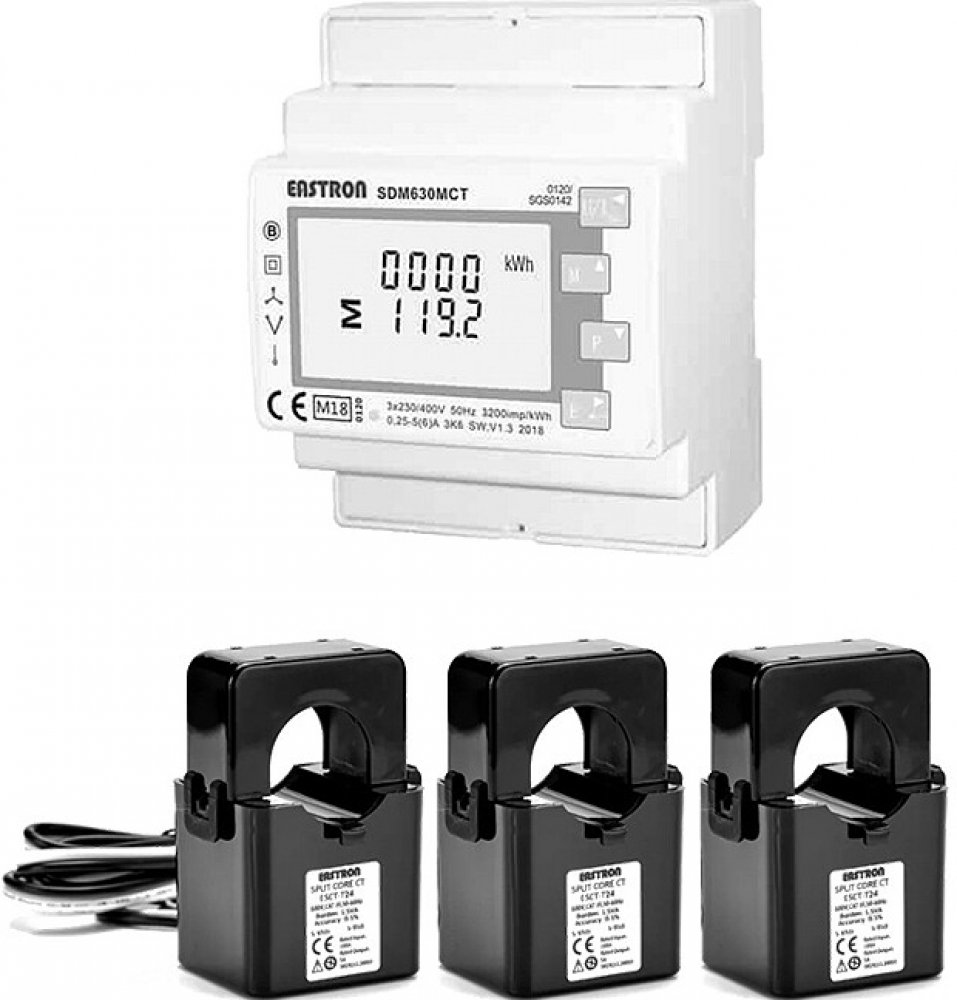

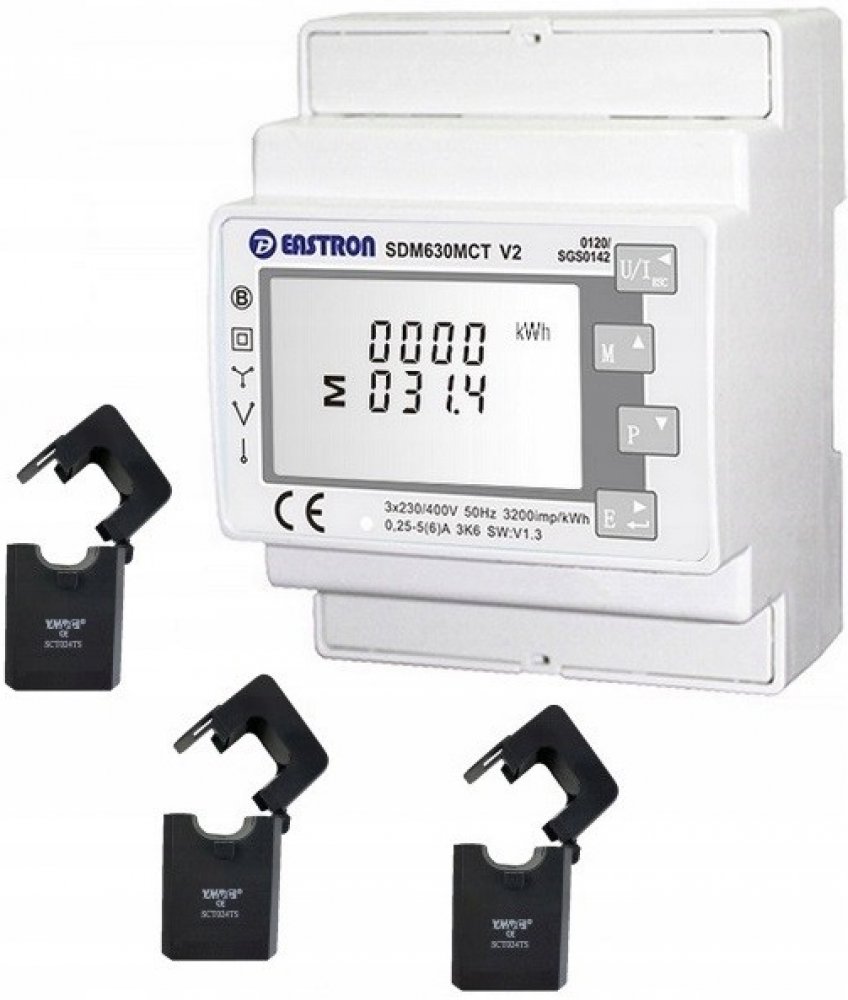

Zařízení využívá nepřímé měření proudu prostřednictvím proudových transformátorů CT (40 mA).
Napětí je měřeno přímo v rozsahu 100 až 276 V AC mezi fází a nulovým vodičem nebo 173 až 480 V AC mezi fázemi. Bez nutnosti nasazení napěťových transformátorů (PT).
Zobrazené parametry:
- Napětí mezi fázemi a nulou (V)
- Fázový proud (A)
- Celkové harmonické zkreslení napětí (U%THD)
- Proudové celkové harmonické zkreslení (I%THD)
- Frekvence (Hz)
- Účiník (PF)
- Maximální proudová spotřeba (MD A)
- Maximální odběr výkonu (MD kW)
- Činný výkon (kW)
- Jalový výkon (kVAr)
- Zdánlivý výkon (kVA)
- Import aktivní energie (kWh)
- Export činné energie (kWh)
- Celková činná energie (kWh)
- Importovaná jalová spotřeba (kVArh)
- Exportovaná jalová spotřeba (kVArh)
- Celková jalová spotřeba (kVArh)
K dispozici je komunikační port RS-485 Modbus RTU.
ZÁKLADNÍ SPECIFIKACE
Napětí mezi fázemi a nulovým vodičem: 100 až 276 V (AC), neplatí pro 3p3w
Napětí mezi fázemi: 173 až 480 V (AC), pouze pro 3p
Rozměry: 94,5 × 72 × 65 mm
Krytí: IP51
Podrobné parametry a specifikace naleznete v přiloženém manuálu (en).
