Dražice OKC 500 NTRR/BP 121390101

158 kg Dražice elektrické smaltové 70 cm 110 °C 70 cm 192.4 cm zásobníkové 500 l stacionární svislé C 0 V

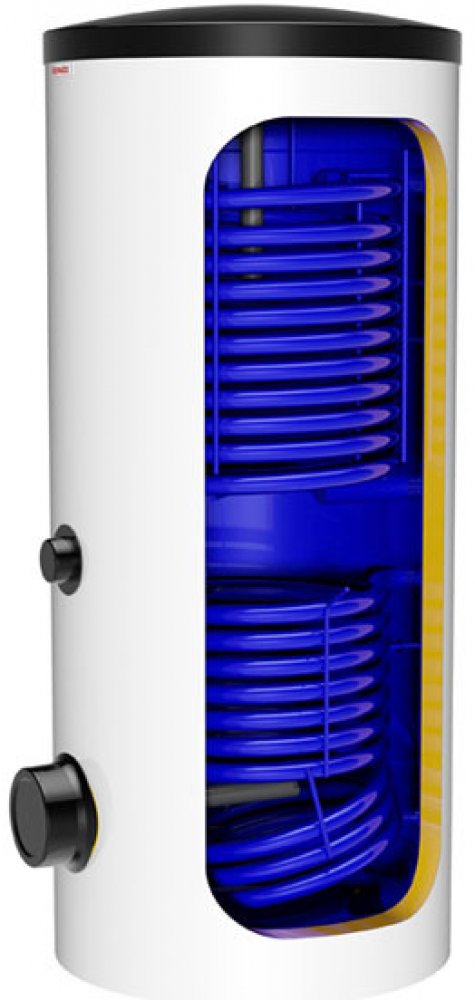

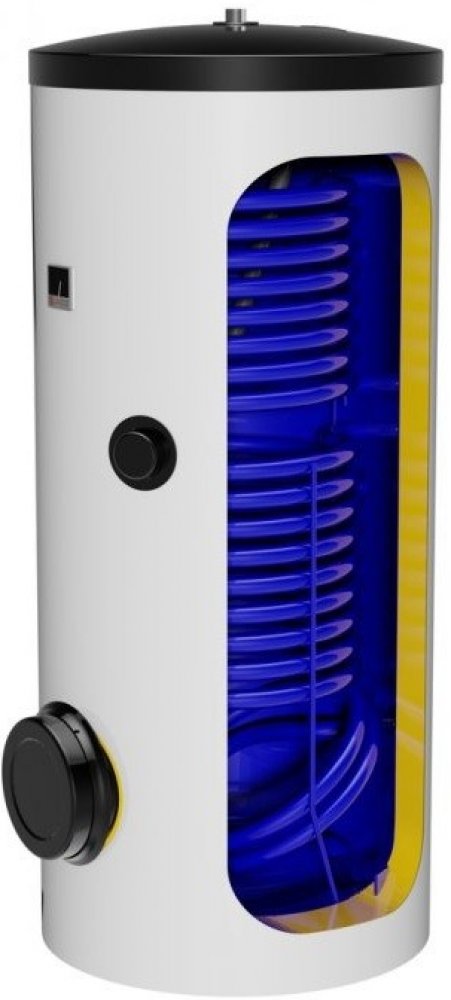

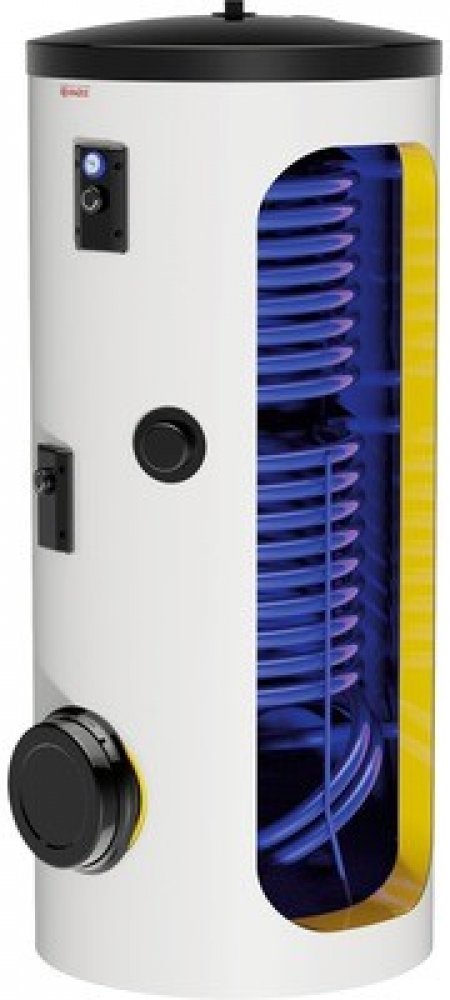

NEPŘÍMOTOPNÝ ZÁSOBNÍK OKC NTRR/BP

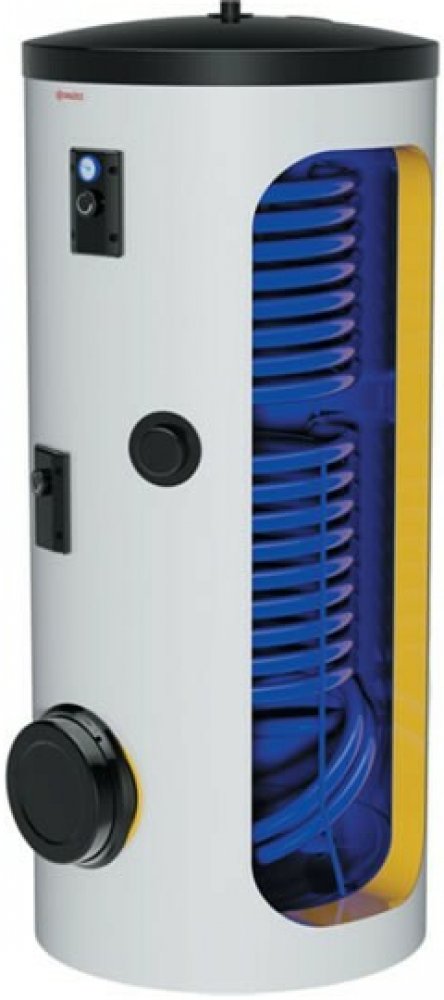

Stacionární zásobník teplé vody s boční přírubou a dvěma výměníky, vhodný k mnoha různým zdrojům tepla a má možnost instalace topného tělesa TT. V modelech 200, 300, 500, 750 a 1000 Zásobník má boční přírubu, která slouží jako revizní otvor Možnost instalovat topnou jednotku dle tabulky použití těles Ohřev TUV topnou vodou popřípadě v kombinaci s elektrickým ohřevem pro střední a velké objekty, pohotovostní zásoba vody výměníkové stanice, větší alternativní zdroje energie atd. K ohřevu TUV lze použít topnou vodu o teplotě maximálně 110 °C a tlaku 1 MPa Modely 750 a 1000 dodávány vč. izolace TECHNICKÉ PARAMETRY

OKC 200 NTRR/BP
OKC 300 NTRR/BP
OKC 500 NTRR/BP
Objem zásobníku
l
200
285
433
Hmotnost
kg
103
126
158
Max. provozní přetlak v nádobě
bar
6
10
10
Max. provozní přetlak ve výměníku
bar
10
10
10
Max. teplota topné vody
°C
110
110
110
Max. provozní teplota v nádobě
°C
80
80
80
Výhřevná plocha horního výměníku
m²
1
1
1,4
Výhřevná plocha spodního výměníku
m²
0,96
1,5
2
Výkon horního/spodního výměníku při teplotě topné vody 80 °C a průtoku 720 l/h
kW
24/22
24/35
37/58
Trvalý výkon teplé vody (45 °C) horního/spodního výměníku
l/h
650/670
670/1100
908/1448
Doba ohřevu horním/spodním výměníkem z 10 °C na 60 °C
min
14/16
16/24
26/27
Třída en. účinnosti

C
C
C
Statické ztráty
W
82
83
111
ROZMĚRY

Verze NTR má jeden výměník umístněný v dolní části zásobníku a k ohřevu se využívá jeden zdroj topné vody. Verze NTRR je vybavena dvěma výměníky pro libovolnou kombinaci dvou zdrojů topné vody, je možné zapojit oba výměníky do série. Typy NTR/BP a NTRR/BP nemají topné těleso. Zásobník nelze použít pro průtočný ohřev teplé vody ve výměníku

Více informací o produktu
