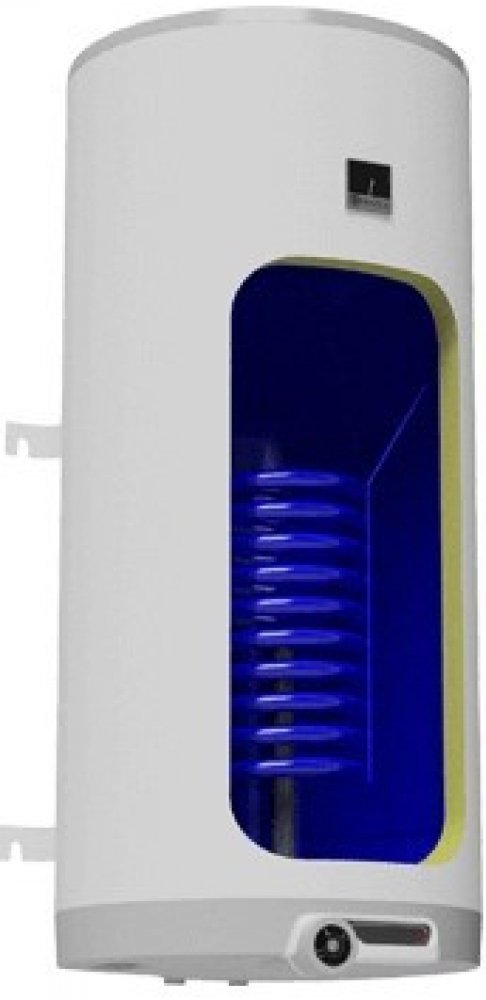

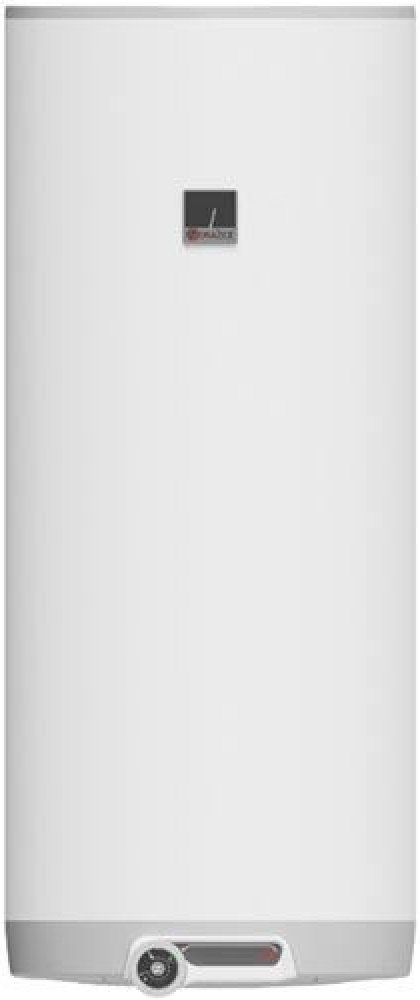

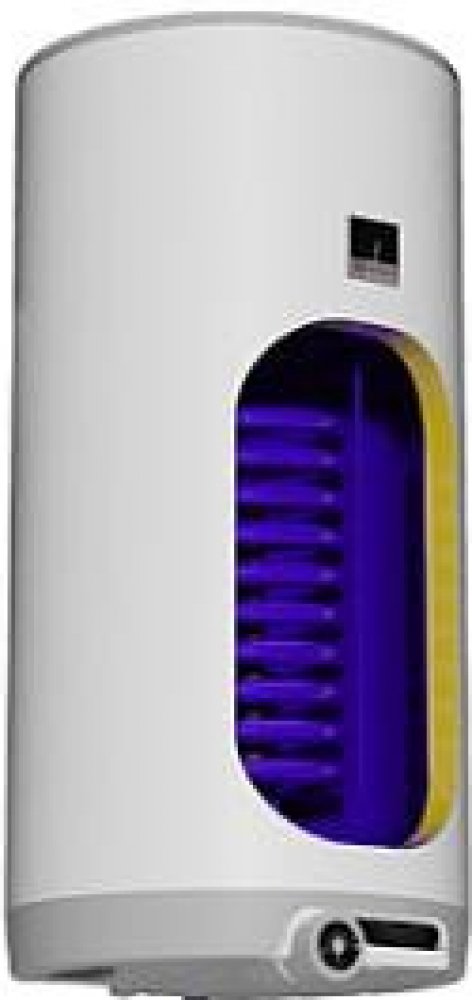

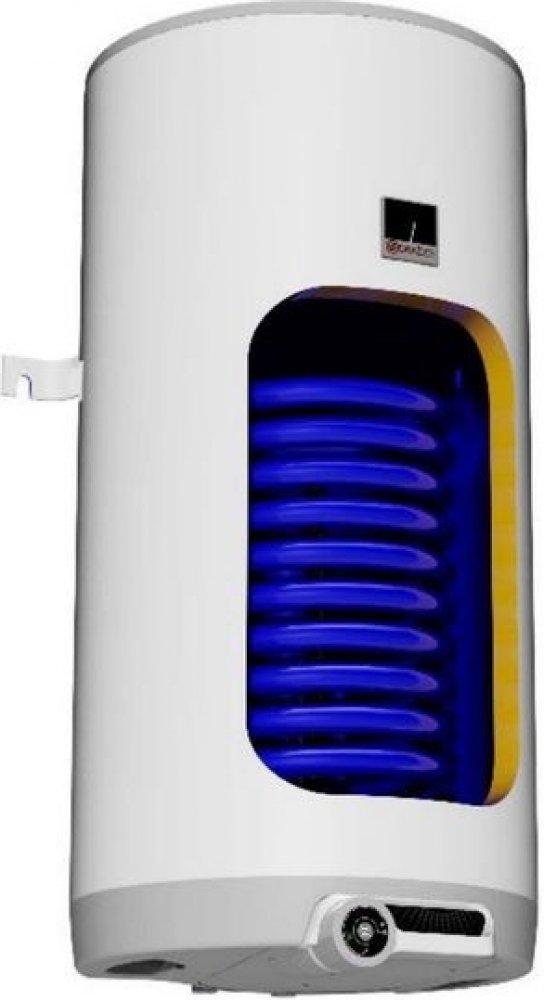

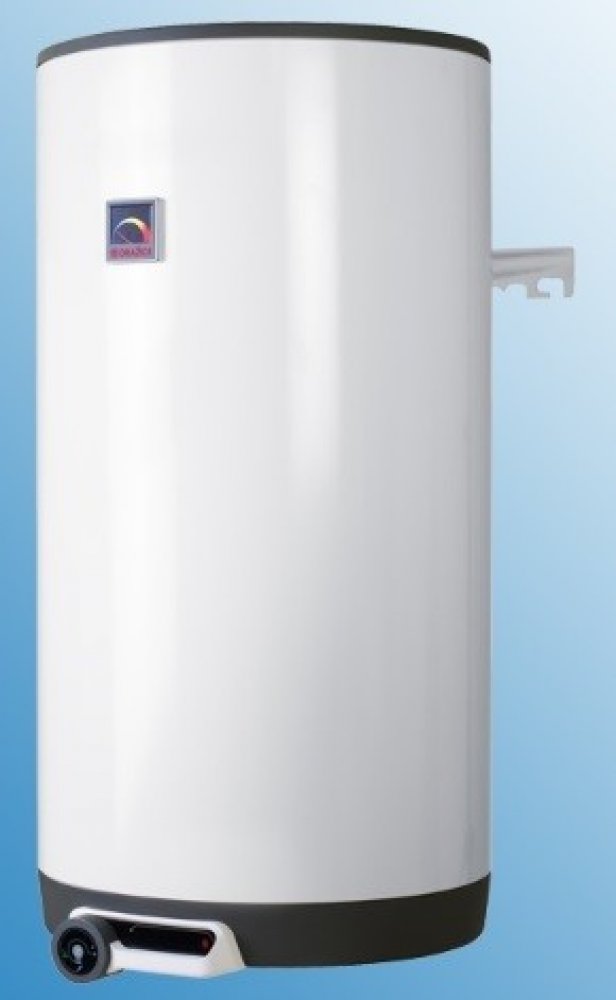

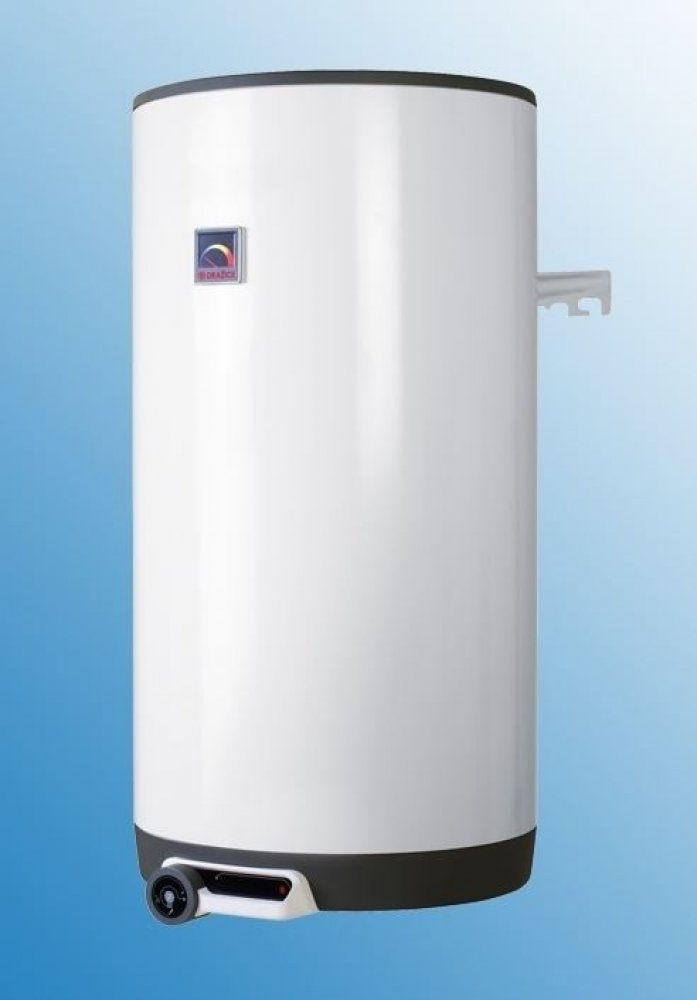

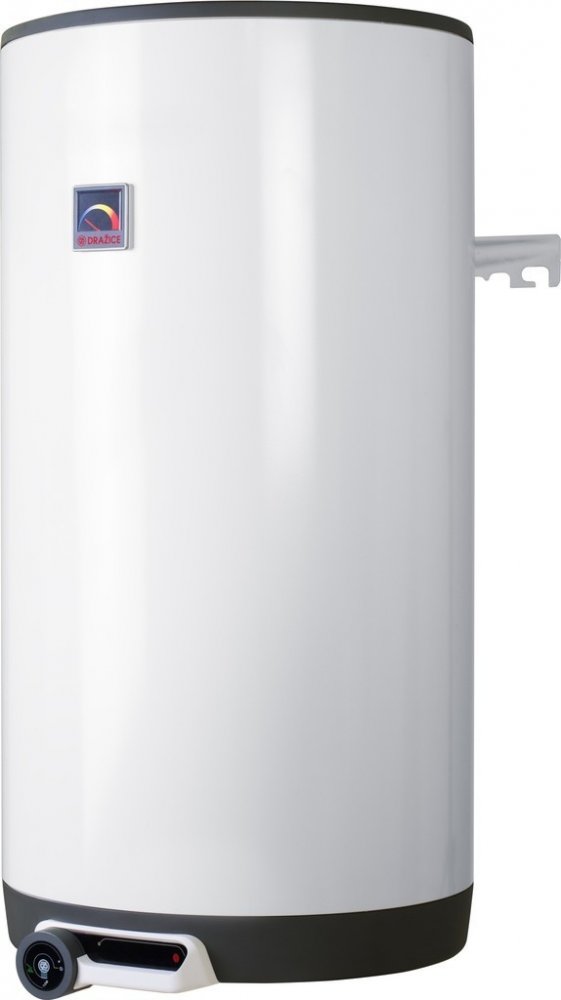

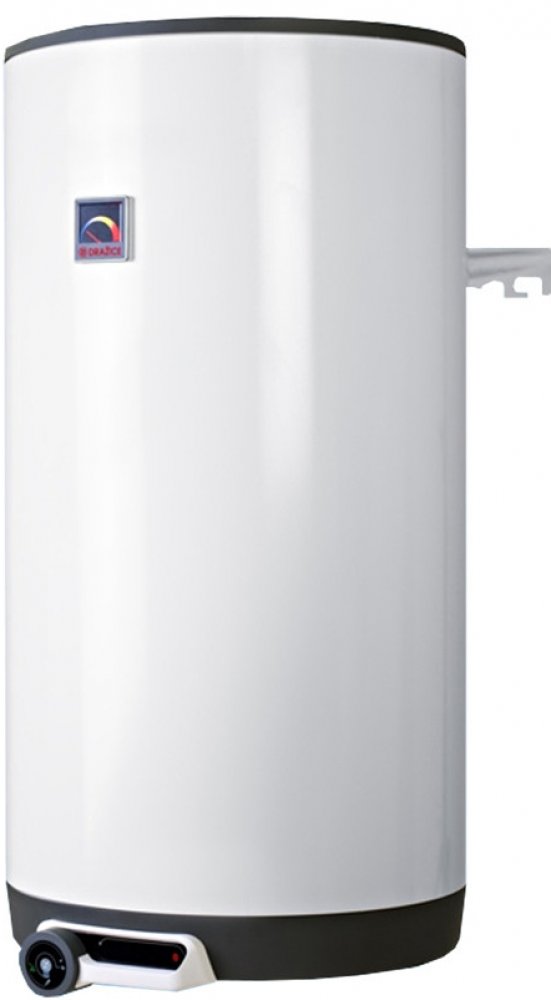

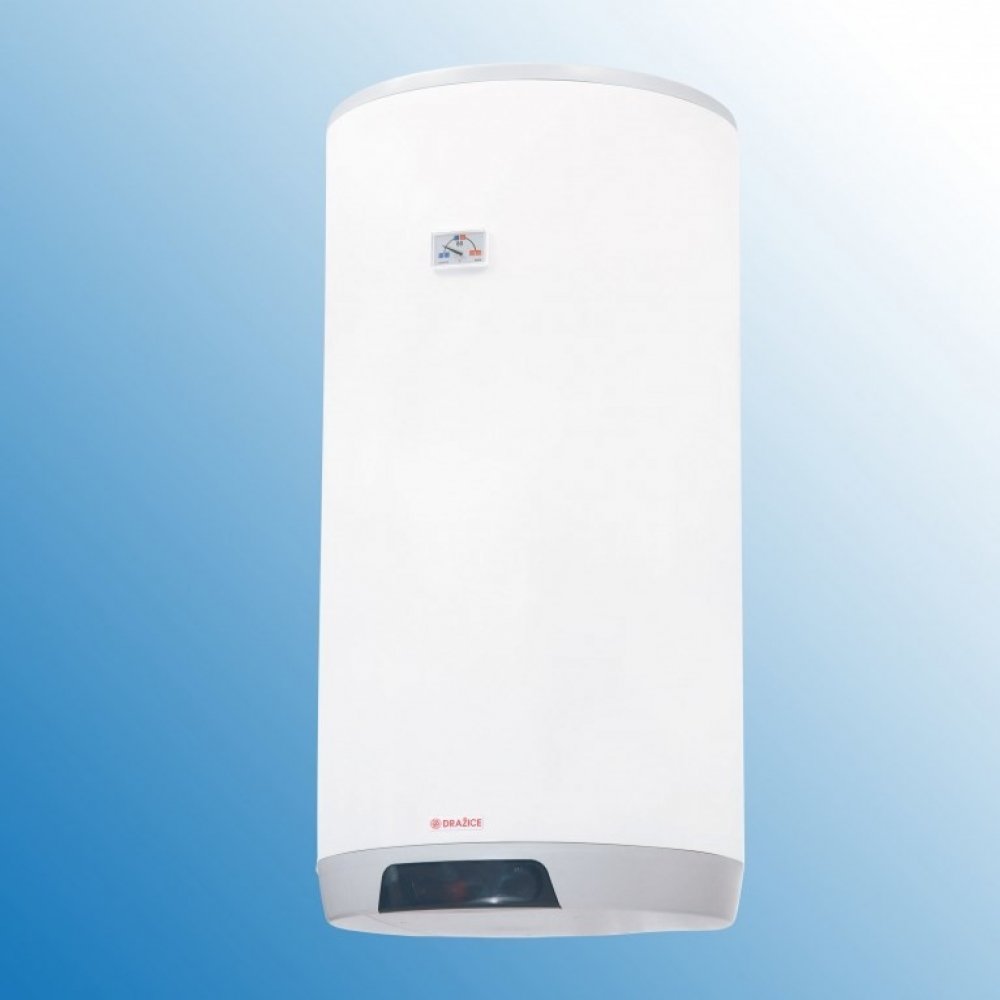

Dražice OKC 125 1103208101

Pracovní poloha – svislá (zavěšený na zdi)

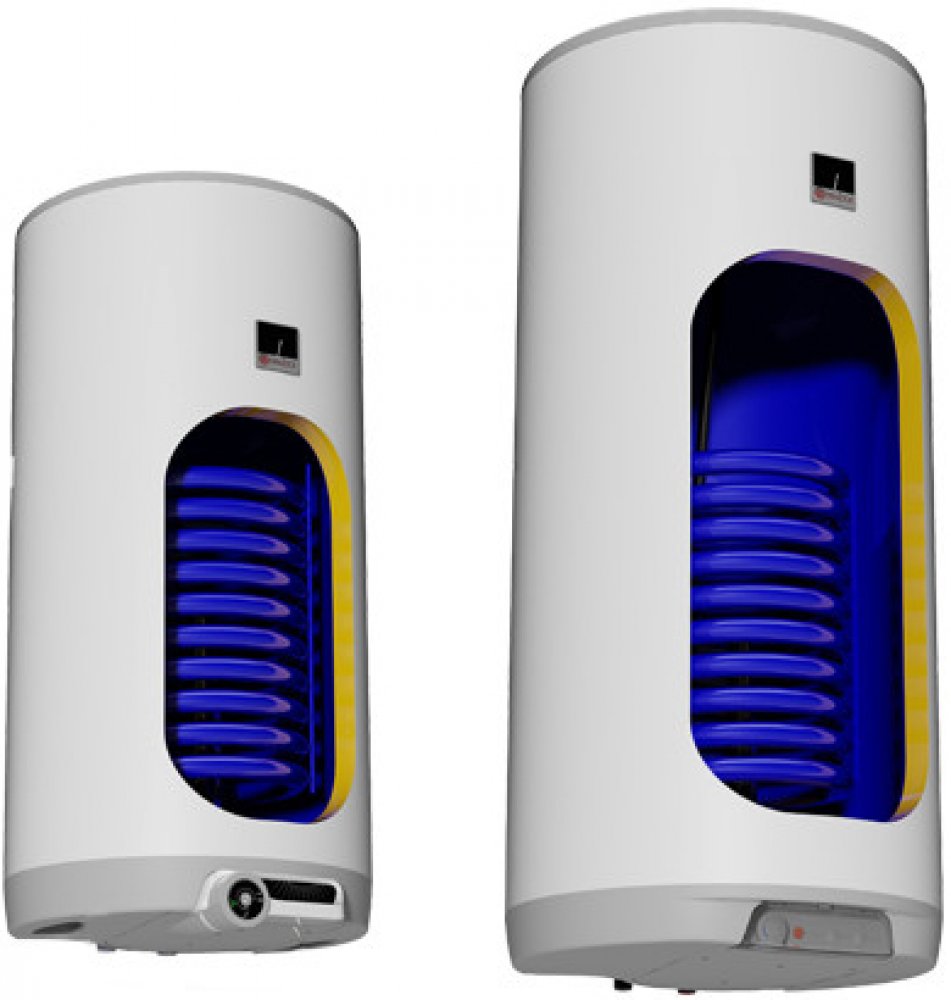

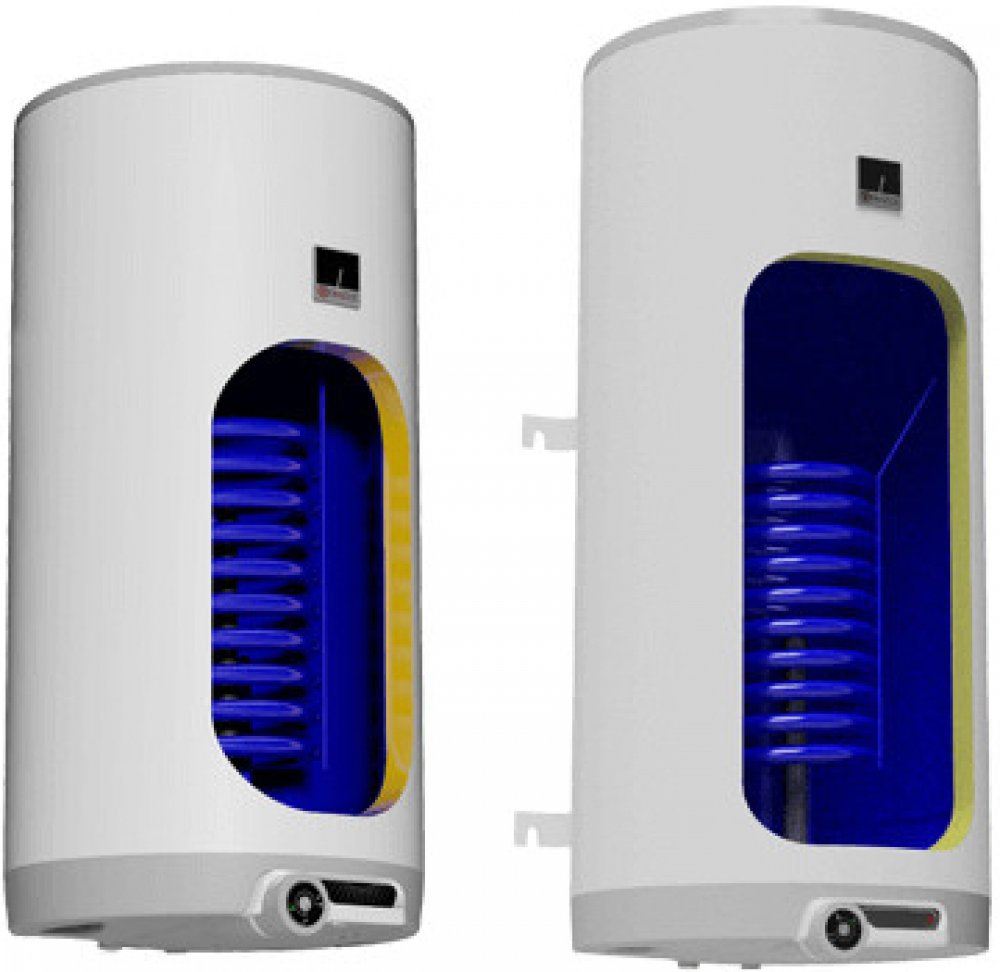

Kombinované zásobníkové ohřívače určené pro zavěšení na zeď o objemech 80–200 litrů. Vodorovné rozteče kotevních šroubů (450 mm) výrobce zachovává po celou dobu historie výroby pro snadnou výměnu vysloužilých ohřívačů. Nyní je možno použít i nový závěs.
Možnosti ohřevu

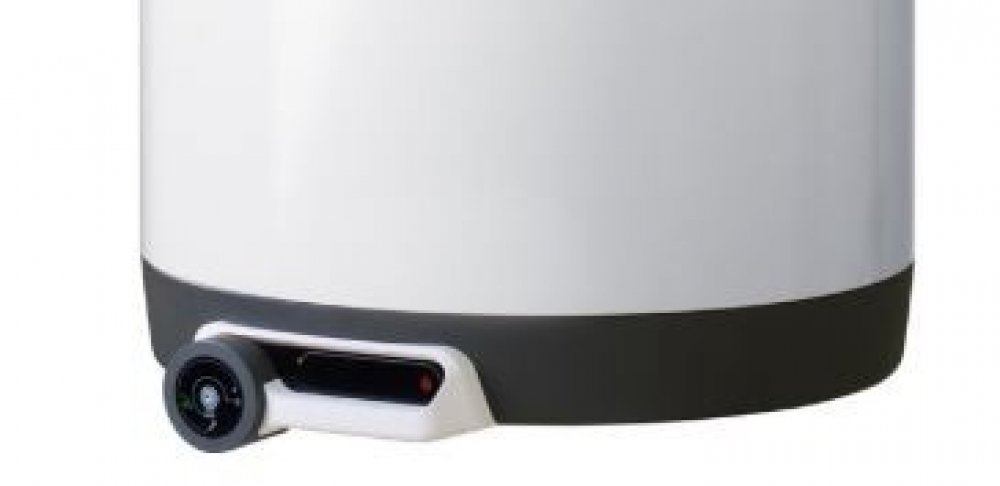

Elektrickou energií. Keramické topné těleso ovládané provozním termostatem a jištěné bezpečnostním termostatem (tepelnou pojistkou).Teplotní rozsah 5–74 stupňů Celsia. Připojovací napětí 1-PE–N/AC 230 V/50 Hz. Elektrické krytí IP 44.

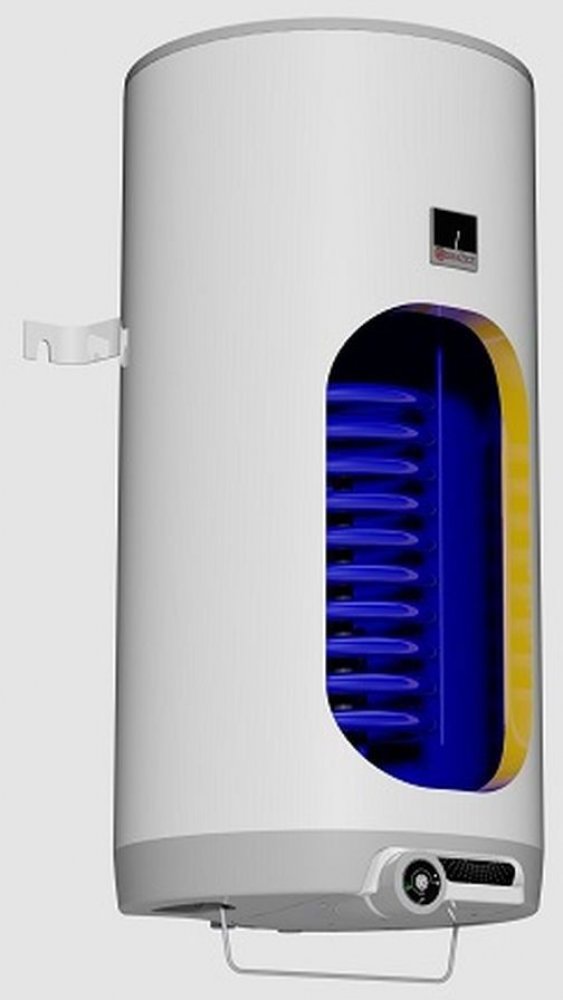

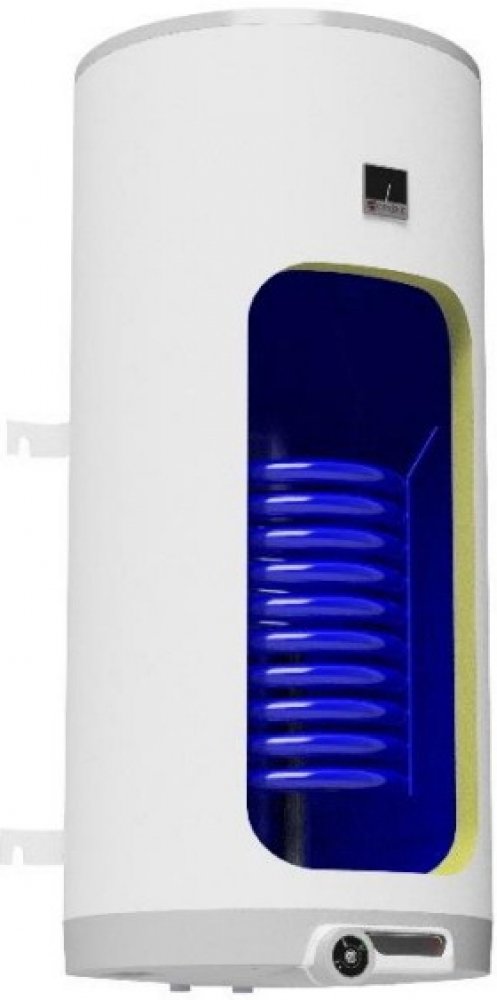

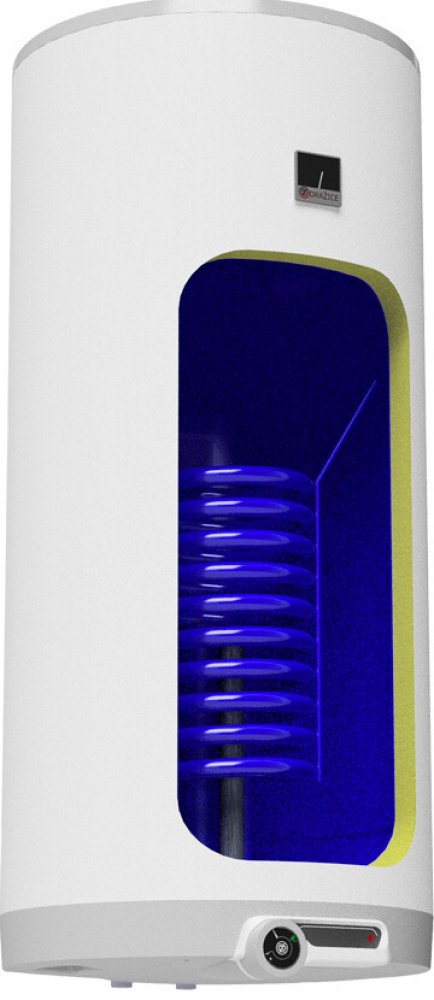

Výměníkem. Ohřívač lze napojit na externí teplovodní zdroj s max. teplotou 110° Celsia a tlaku 1 MPa. Podle výkonu zdroje je nutné přiřadit i ohřívač s příslušným výkonem výměníku. Výměník pracuje v nuceném oběhu i v samotížném systému. Čidlo regulace topné vody lze vložit do společné jímky s čidly elektroinstalace.
Hlavní využití
Příprava teplé vody pro objekty s teplovodním ústředním vytápěním na plyn, tuhá paliva v zimním období.
Ohřev elektrickou energií mimo topnou sezónu s možností využití nízkého tarifu elektrické energie (noční proud).
Příslušenství
Pojistný ventil
Výbava na přání za příplatek
Cirkulační vstup

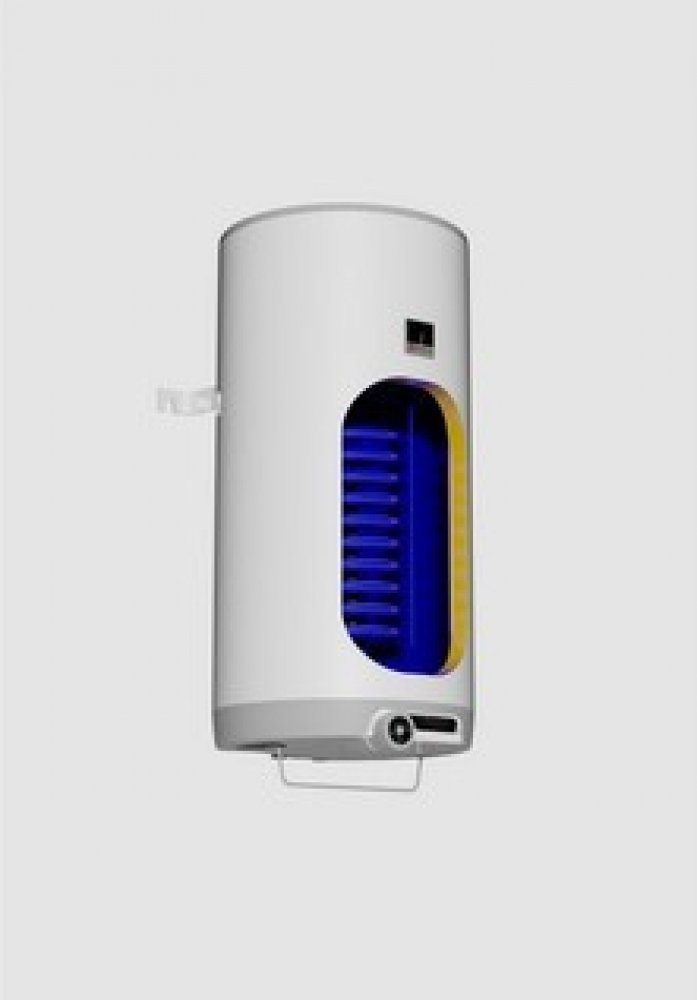

Držák ručníků
TECHNICKÉ PARAMETRY

OKC 80
OKC 100
OKC 125
OKC 160
OKC 200
Objem [l]
75
95
120
147
195
Maximální provozní tlak nádoby [MPa]
0,6
0,6
0,6
0,6
0,6
Napětí [V]
230
230
230
230
230
Příkon [W]
2 200
2 200
2 200
2 200
2 200
Elektrické krytí
IP 44
IP 44
IP 44
IP 44
IP 44
Výška ohřívače [mm]
757
902
1 067
1 255
1 287
Průměr ohřívače [mm]
524
524
524
524
584
Maximální hmotnost ohřívače bez vody [kg]
40
50
55
62
79
Doba ohřevu elektrickou energií z 10 °C na 60 °C [hod]
2
2,5
3,2
3,9
5,2
Maximální provozní přetlak výměníku [MPa]
1
1
1
1
1
Teplosměnná plocha [m2]
0,41
0,68
0,68
0,68
0,68
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 310 l/hod [W]
6 000
9 000
9 000
9 000
9 000
Doba ohřevu výměníkem z 10 °C na 60 °C [min]
50
48
55
67
86
Třída energetické účinnosti
C
C
C
C
C
Zátěžový profil
M
M
M
L
XL
Denní spotřeba el. energie [kWh]
6,19
6,31
6,59
12,03
20,34
Smíšená voda V40 [l]
138,7
165,41
231,1
242,83
331,26
ROZMĚRY (mm)

A
B
C
D
E
F
G
H
I
R
OKC 80
757
748
615
524
-
70
172
498
208
450
OKC 100
902
893
765
524
-
70
172
648
208
450
OKC 125
1067
1058
765
524
-
70
172
648
208
450
OKC 160
1255
1246
1001
524
281
70
172
648
208
450
OKC 200
1287
1278
794
584
195
70
172
676
238
450
