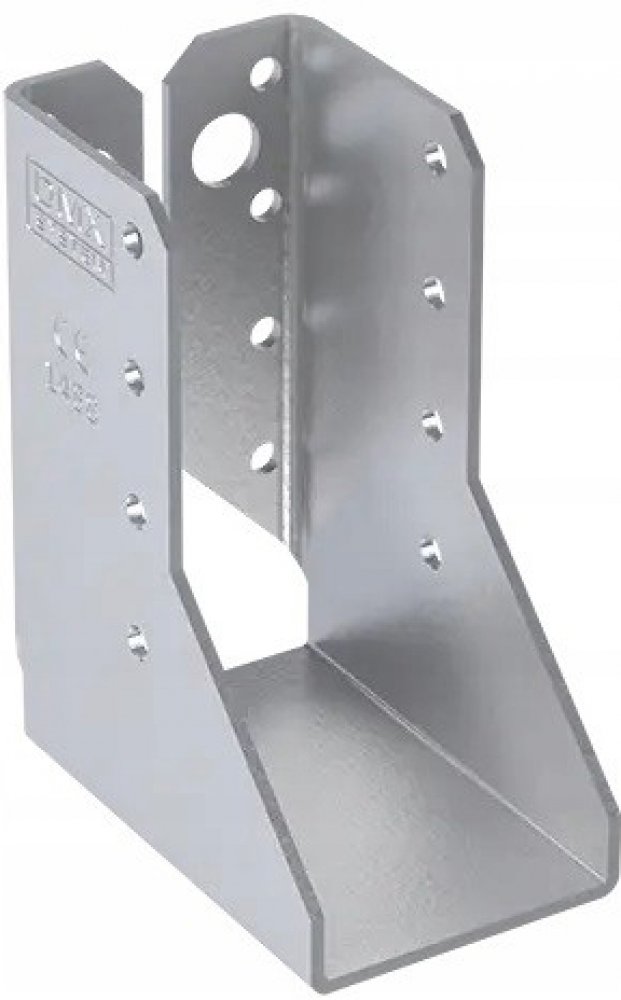

Domax WBZ 49 trámová botka uzavřená 45x97x75x2,0 mm

WBZ 49 VĚŠÁK NOSNÍKY ZAHNUTÝ 45x97x75x2,0 TESAŘSKÁ SPOJKA DRŽÁK
Prvky závěsů WBZ zahnuté dovnitř umožňují upevnění nosníku s omezeným prostorem, zejména na úzkých sloupech.
Díky dodatečným velkým průměrům montážních otvorů je lze použít i při upevnění nosníků na betonovou stěnu.
Částečné zakrytí věšáku mezi spojovanými prvky poskytuje lepší vizuální efekt.
Jsou vyráběny v několika velikostech odpovídajících komerčně používaným průřezům nosníků.
Technické údaje:
výška: 97 mm
šířka: 45 mm
hloubka: 75 mm
tloušťka plechu: 2 mm
otvory: ø5 x 16, ø11 x 2
materiál: DX51D + Z275
upevnění: kroužkové hřebíky ANCHOR ø4; ANW – vruty ANCHOR ø5 zásuvka Torx20; vruty do dřeva ø10; šrouby M10; kotvy do betonu M10.
TECHNICKÝ VÝKRESWBZ49 45x97x75x2,0Použití
- Spoje nosníků ve střešních a stropních konstrukcích: Věšáky WBZ umožňují snadné spojení střešních nosníků se stěnovými nebo stropními prvky, což zvyšuje stabilitu konstrukce a zajišťuje rovnoměrné rozložení zatížení.
- Zesílení rámových konstrukcí: Věšáky WBZ jsou široce používány v rámové konstrukci, což umožňuje snadné spojování nosných prvků (např. v dřevěných domech). Umožňují rychlou montáž a demontáž, což urychluje stavební práce.
- Konstrukce teras a altánů: Díky použití závěsů trámů je možné stabilní spojení terasových nebo altánových trámů s konstrukční základnou. Věšáky WBZ zajišťují trvanlivost a odolnost proti zatížení, což je klíčové u konstrukcí vystavených povětrnostním vlivům.
- Mostní konstrukce a přechody: Věšáky WBZ se používají také v mostních konstrukcích, zejména u menších dřevěných mostů nebo pěších přechodů, kde jsou potřeba pevné a odolné spoje nosníků.
- Zvýšení odolnosti proti dynamickému zatížení: Věšáky WBZ lze použít v konstrukcích vystavených vibracím nebo dynamickému zatížení, díky čemuž jsou spoje nosníků méně náchylné k deformaci.
