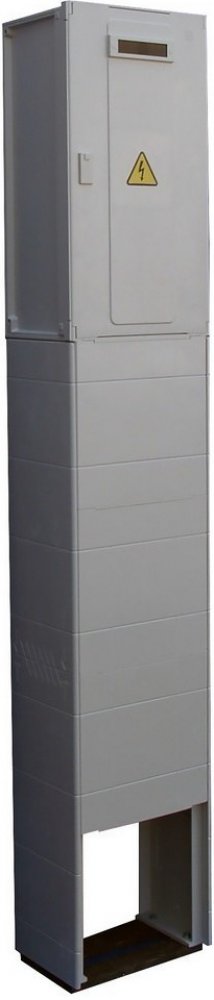

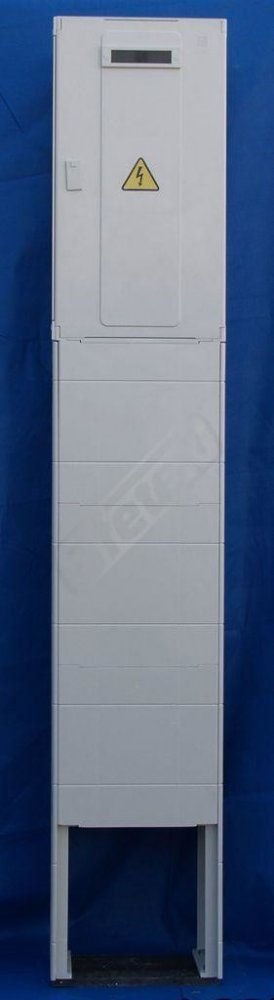

DCK Holoubkov SS100/NKE1P-C

Technické parametry:
Jmenovité napětí Un: 690 V, AC
Jmenovité pracovní napětí Ue: do 690 V, AC
Jmenovité izolační napětí Ui: 690 V, AC
Jmenovité impulzní výdržné napětí Uimp: 8 kV (1,2/50 ?s)
Kategorie přepětí: IV
Jmenovitý proud rozváděče InA: 400 A
Jmenovitý pro ud obvodu (jištěného vývodu) Inc: 160 A
Jmenovitý proud obvodu (nejištěného vývodu) Inc: 400 A
Jmenovitý podmíněný zkratový proud Ic c: 40 kA
Jmenovitý krátkodobý výdržný proud Icw (nejištěného vývodu): 36 kA / 10 ms
Jmenovitý kmitočet fn: 50 Hz
Stupeň znečištění: 3
Uzemňovací soustava: TN-C
Stupeň ochrany krytem: IP44, po otevření dveří IP00
Stupeň mechanické ochrany: IK10
Prostředí EMC: B
Zař ízení jistící před zkratem (SCPD): pojist.vložky nožové vel. 00 (rozsah vypínání a kategorie užití - char. gG)
Zařízení jistící před zkratem nejištěného vývodu: koordinovaný jistící prvek v předřazeném rozváděči (rozsah vypínání a kategorie užití - char. gG)
Zákla dní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt
Ochrana při poruše (ochrana před dotykem neživých částí): Automat ické odpojení od zdroje
Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10
Max. průřez přívodních vodičů: 10 ÷ 240 mm2
Max. průřez vývodních vodičů dle poj. spodku: vel. 00 – do 50 mm2
Způsob připojení vodičů
jistící prvek: – pojistkový spodek vel.00 - svorka H/ M8
přípojnice:
pracovní – připojovací V svorka
PEN – připojovací V svorka; svorka H/M8
Uzemnění – třmenová svorka PE/M8
Použití:
P řipojkové rozváděče a pilíře se používaji pro koncové nebo průběžné (smyčkové) připojení kabelové elektrorozvodné
sítě a jištění pří vodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně
osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí
jsou stabilního provedení s pevnými částmi konstrukce.
Technické provedení:

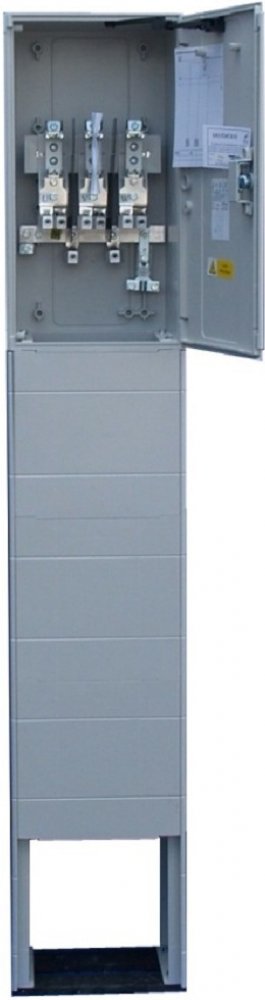

Rozvádě če jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Pro připojení vodičů jsou v nabídce
jistící prvky s připojovacími V svo rkami umožňujícími p
