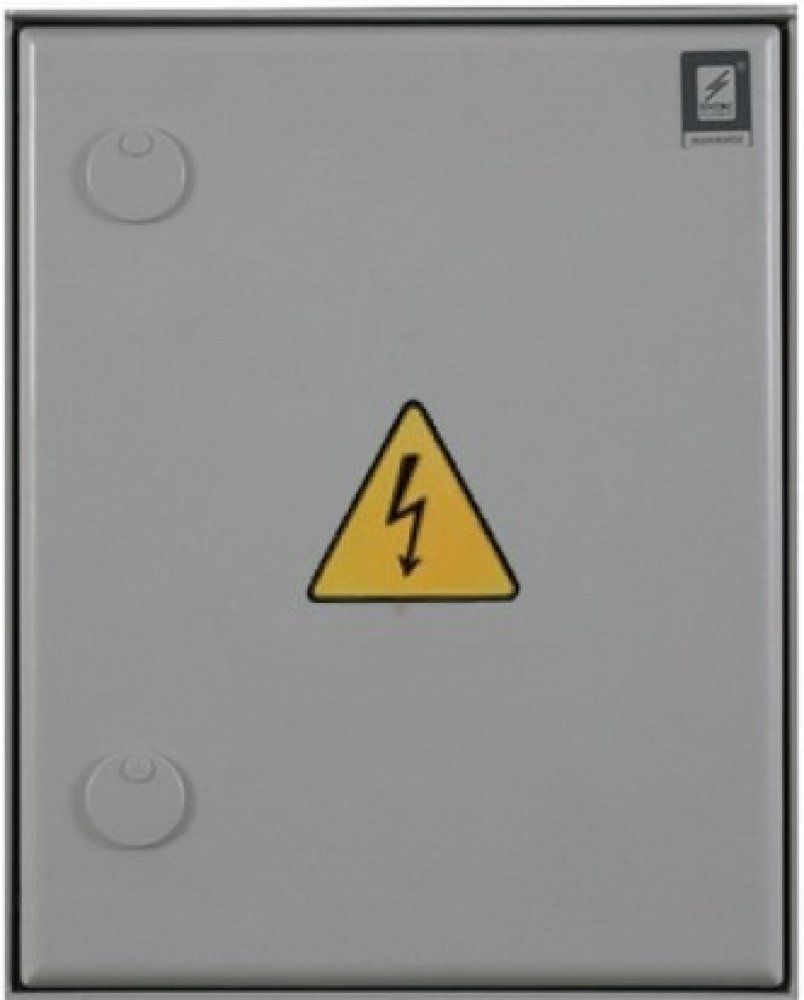

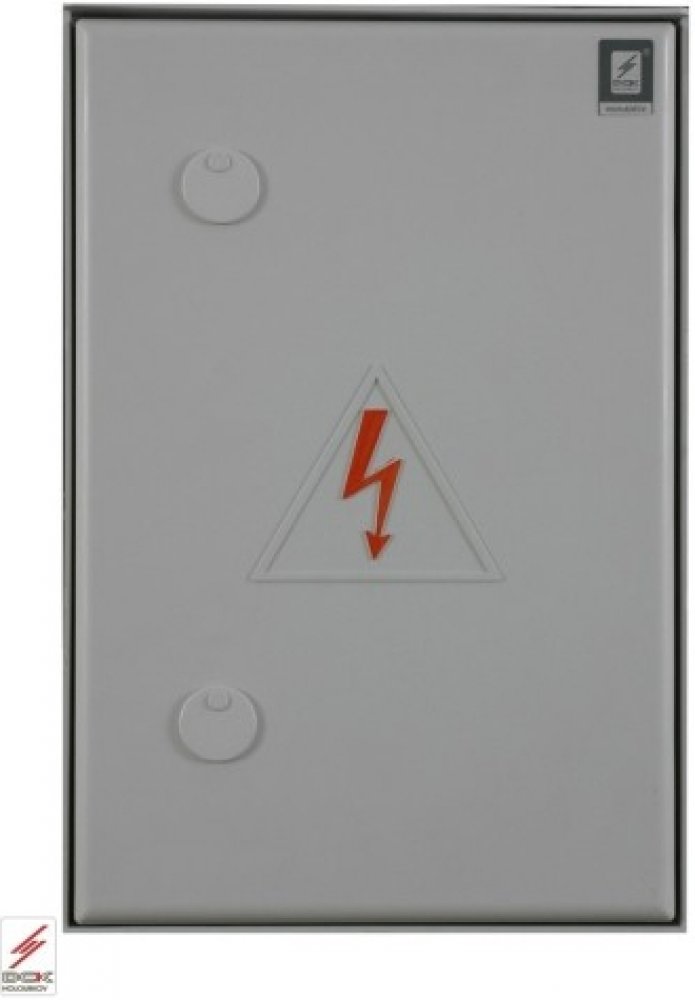

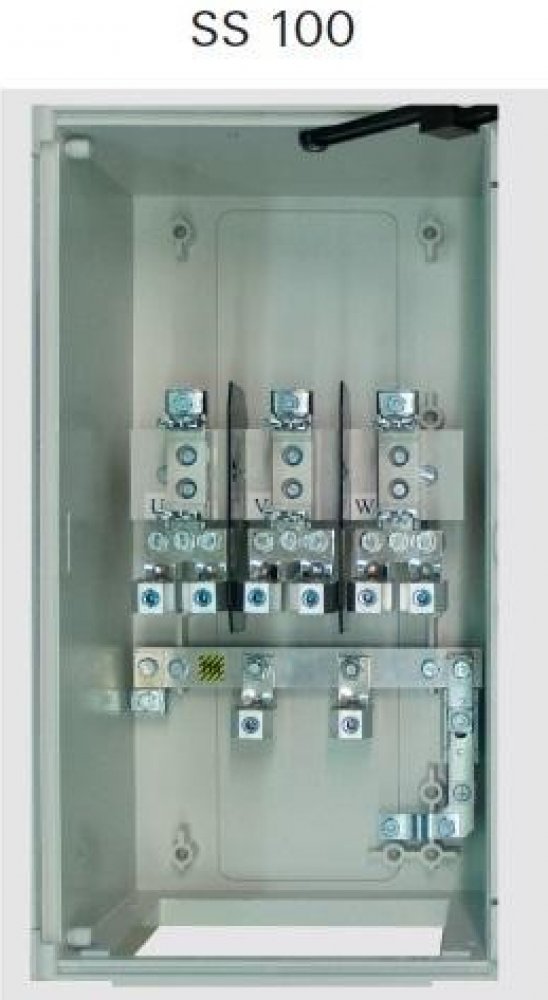

DCK Holoubkov SS100/KVE4P -M
DCK Holoubkov přípojkové
Popis:

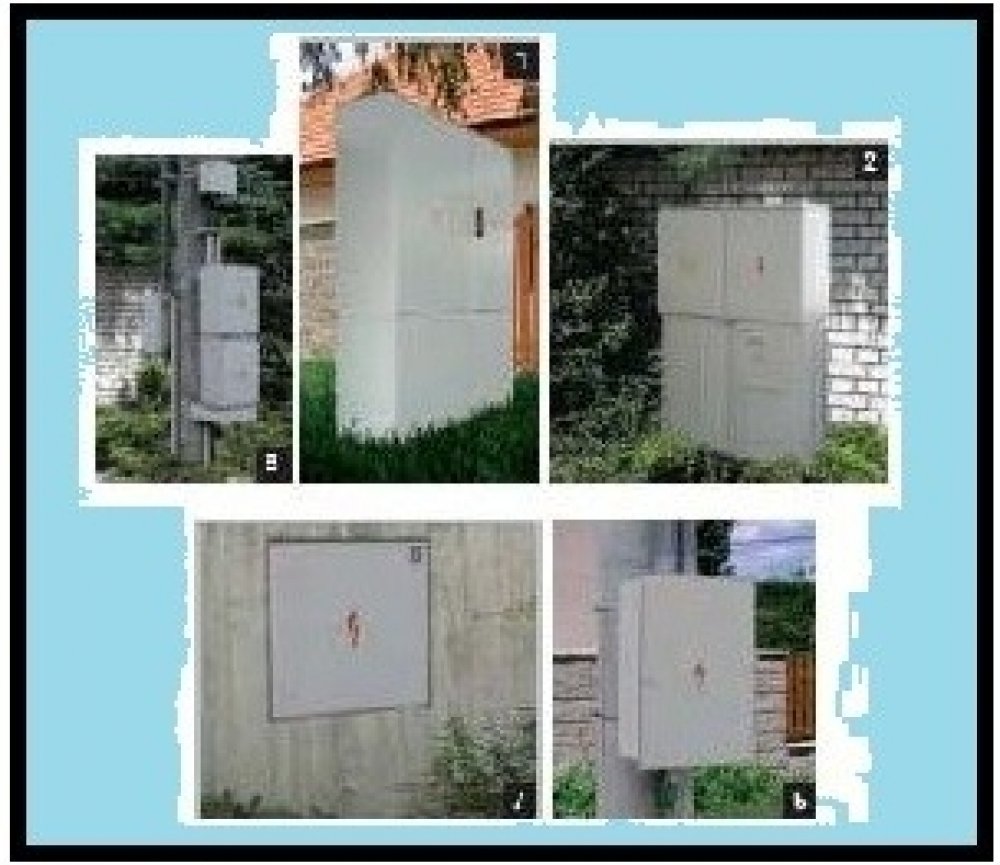

Připojkové rozváděče a pilíře se používaji pro koncové nebo průběžné (smyčkové) připojení kabelové elektrorozvodné sítě a jištění přívodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí jsou stabilního provedení s pevnými částmi konstrukce.
Technické údaje: Materiá...
Popis:
Připojkové rozváděče a pilíře se používaji pro koncové nebo průběžné (smyčkové) připojení kabelové elektrorozvodné sítě a jištění přívodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí jsou stabilního provedení s pevnými částmi konstrukce.
Technické údaje: Materiálové provedení K - beton Konstrukční provedení V - do výklenku Způsob připojení vodičů - přívod E - pomocný smyčkovací praporec tvaru V Uzavírání dveří 4 - energetický závěr (duální uzavírání) Způsob připojení vodičů - vývod P - přímé připojení Specifikace výrobce M (snížené provedení) Jmenovité napětí Un 690 V Jmenovité pracovní napětí Ue do 690 V, AC Jmenovité izolační napětí Ui 690 V, AC Jmenovité impulzní výdržné napětí Uimp 8 kV (1,2/50) Jmenovitý proud rozváděče InA 400 A Jmenovitý proud obvodu (jištěného vývodu) Inc 160 A Jmenovitý proud obvodu (nejištěného vývodu) Inc 400 A Jmenovitý podmíněný zkratový proud Icc 40 kA Jmenovitý krátkodobý výdržný proud Icw 36 kA / 10 ms Jmenovitý kmitočet fn 50 Hz Uzemňovací soustava TN-C Přístrojová výzbroj 1 sada pojistkových spodků vel. 00 Stupeň ochrany krytem IP44/IP00 Stupeň mechanické ochrany IK10 Základní ochrana (ochrana před dotykem živých částí) uzavíratelný kryt Ochrana při poruše (ochrana před dotykem neživých částí) automatické odpojení od zdroje Zařízení jistící před zkratem (SCPD) pojistkové vložky nožové vel.00 (rozsah vypínání a kategorie užití - char. B) Zařízení jistící před zkratem nejištěného vývodu (SCPD) koordinovaný jistící prvek v předřazeném rozváděči (rozsah vypínání a kategorie užití - char. B) Stupeň hořlavosti HB40, V0 Kategorie přepětí IV Stupeň znečištění 3 Prostředí EMC B Způsob připojení vodičů - uzemnění třmenová svorka PE/M8 Max. průřez přívodních vodičů 240 mm2 Max. průřez vývodních vodičů 50 mm2 Rozměry (š x v x h) 410 x 510 x 250 mm Hmotnost 26 kg normy ČSN EN 61439-1, ČSN EN 61439-5 Schéma zapojení a fotografie naleznete na webu výrobce: http://www.dck.cz/new/produkt/sp100nsp1p-cez/
Více informací o produktu
Popis:
Připojkové rozváděče a pilíře se používaji pro koncové nebo průběžné (smyčkové) připojení kabelové elektrorozvodné sítě a jištění přívodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí jsou stabilního provedení s pevnými částmi konstrukce.
Technické údaje: Materiálové provedení K - beton Konstrukční provedení V - do výklenku Způsob připojení vodičů - přívod E - pomocný smyčkovací praporec tvaru V Uzavírání dveří 4 - energetický závěr (duální uzavírání) Způsob připojení vodičů - vývod P - přímé připojení Specifikace výrobce M (snížené provedení) Jmenovité napětí Un 690 V Jmenovité pracovní napětí Ue do 690 V, AC Jmenovité izolační napětí Ui 690 V, AC Jmenovité impulzní výdržné napětí Uimp 8 kV (1,2/50) Jmenovitý proud rozváděče InA 400 A Jmenovitý proud obvodu (jištěného vývodu) Inc 160 A Jmenovitý proud obvodu (nejištěného vývodu) Inc 400 A Jmenovitý podmíněný zkratový proud Icc 40 kA Jmenovitý krátkodobý výdržný proud Icw 36 kA / 10 ms Jmenovitý kmitočet fn 50 Hz Uzemňovací soustava TN-C Přístrojová výzbroj 1 sada pojistkových spodků vel. 00 Stupeň ochrany krytem IP44/IP00 Stupeň mechanické ochrany IK10 Základní ochrana (ochrana před dotykem živých částí) uzavíratelný kryt Ochrana při poruše (ochrana před dotykem neživých částí) automatické odpojení od zdroje Zařízení jistící před zkratem (SCPD) pojistkové vložky nožové vel.00 (rozsah vypínání a kategorie užití - char. B) Zařízení jistící před zkratem nejištěného vývodu (SCPD) koordinovaný jistící prvek v předřazeném rozváděči (rozsah vypínání a kategorie užití - char. B) Stupeň hořlavosti HB40, V0 Kategorie přepětí IV Stupeň znečištění 3 Prostředí EMC B Způsob připojení vodičů - uzemnění třmenová svorka PE/M8 Max. průřez přívodních vodičů 240 mm2 Max. průřez vývodních vodičů 50 mm2 Rozměry (š x v x h) 410 x 510 x 250 mm Hmotnost 26 kg normy ČSN EN 61439-1, ČSN EN 61439-5 Schéma zapojení a fotografie naleznete na webu výrobce: http://www.dck.cz/new/produkt/sp100nsp1p-cez/
