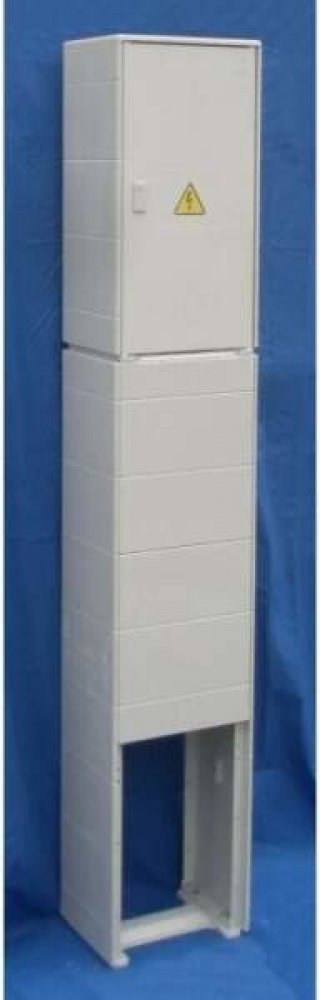

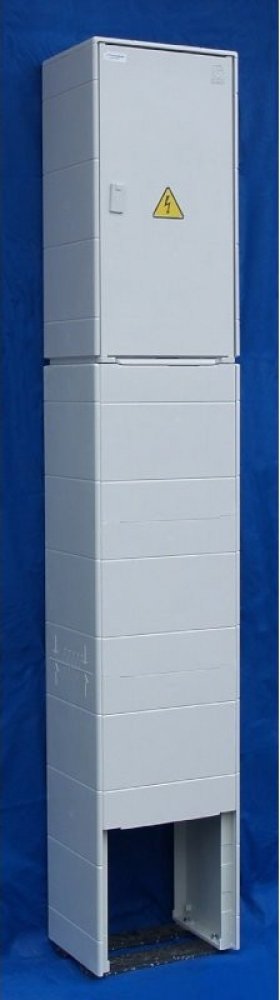

DCK Holoubkov ER112/NKP7P-C/80A

Elektroměrový rozváděč, 1x jednosazbový, 3f, 40A. Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Distribuční část rozváděče je určena pro používání minimálně osobami znalými, elektroměrová část rozváděče je určena pro používání laiky. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce. Technické údaje Materiálové provedení: N - termoset Konstrukční provedení: K - kompaktní pilíř Způsob připojení vodičů - přívod: P - přímé připojení Uzavírání dveří: 7 - trnový klíč 6x6 Způsob připojení vodičů - vývod: P - přímé připojení Specifikace výrobce: standardní provedení Jmenovité napětí Un: 230/400 V Jmenovité pracovní napětí Ue: 230/400 V, AC Jmenovité izolační napětí Ui: 690 V, AC Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50) Jmenovitý proud rozváděče InA: 40 A Jmenovitý proud obvodu (jištěného vývodu) Inc: 40 A Jmenovitý podmíněný zkratový proud Icc: 10 kA Jmenovitý kmitočet fn:50 Hz Uzemňovací soustava: TN-C Přístrojová výzbroj: řadové svorky, svorka PEN Stupeň ochrany krytem: IP44/IP20C Stupeň mechanické ochrany: IK10 Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt Ochrana při poruše (ochrana před dotykem neživých částí): automatické odpojení od zdroje Zařízení jistící před zkratem (SCPD): jistič (rozsah vypínání a kategorie užití - char. B) Stupeň hořlavosti: HB40, V0 Kategorie přepětí: IV Stupeň znečištění: 3 Prostředí EMC: B Typ DBO: B Typ měření: 1x jednotarifní Max. průřez přívodních vodičů: 16 mm2 Max. průřez vývodních vodičů: 16 mm2 Typ pilířového podstavce: PP1/NL Rozměry (š x v x h): 320x1830x250 mm Hmotnost: 30 kg Normy: ČSN EN 61439-1, ČSN EN 61439-3Schéma zapojení
