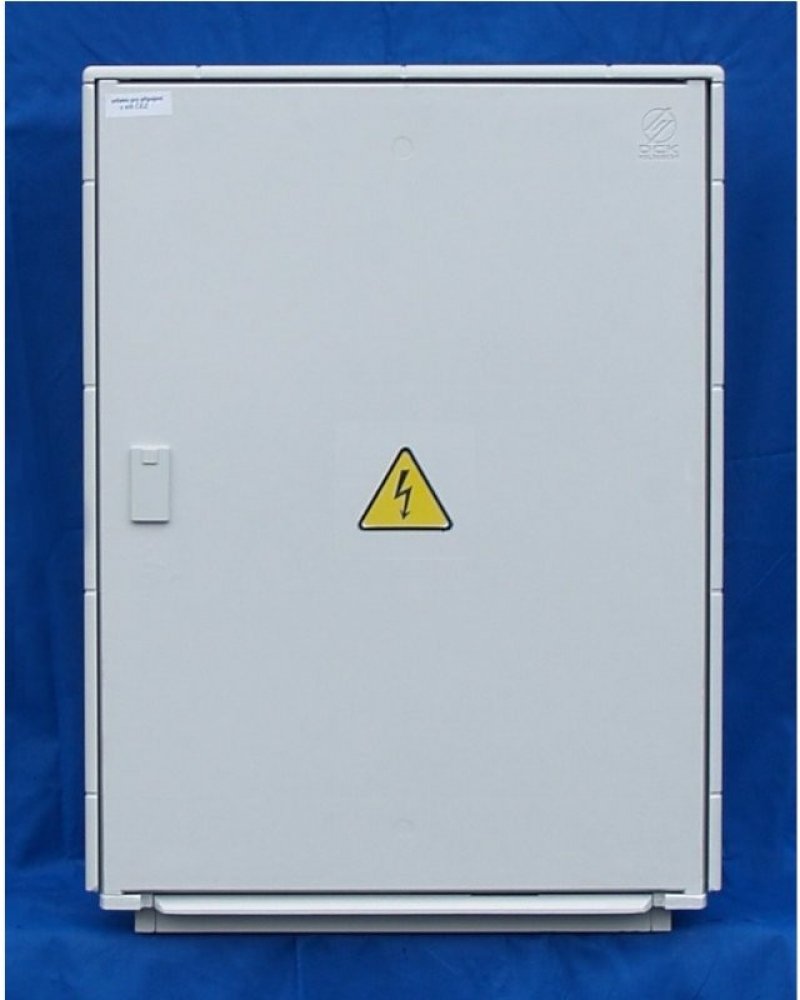

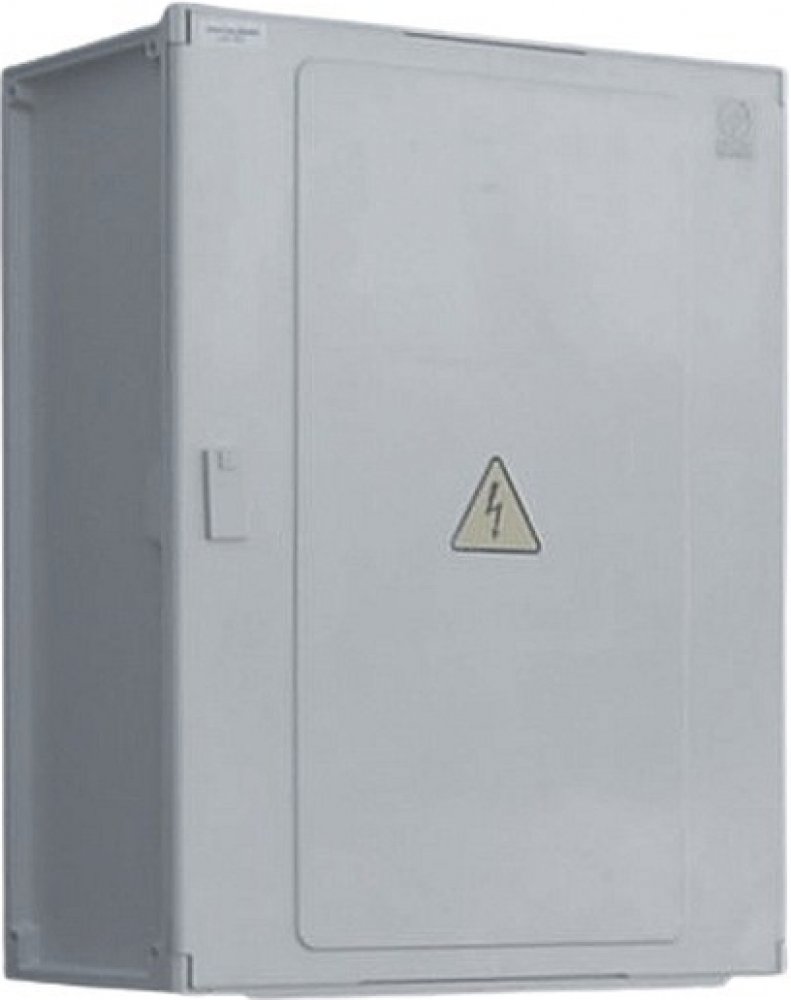

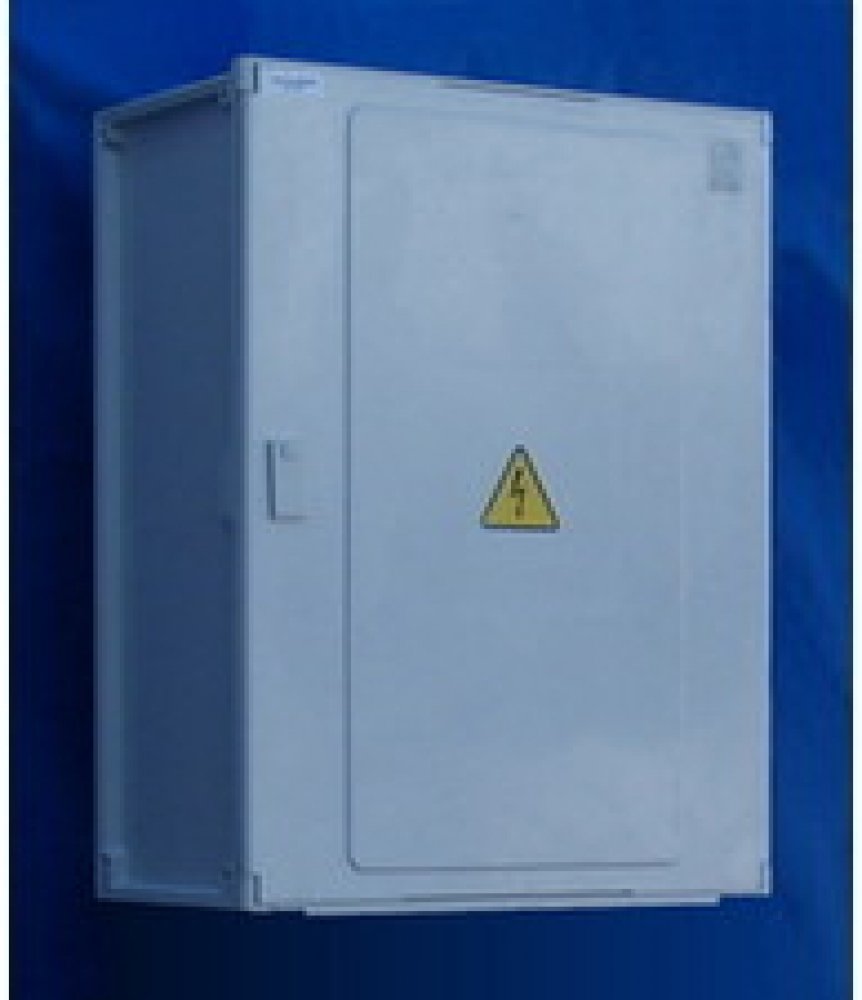

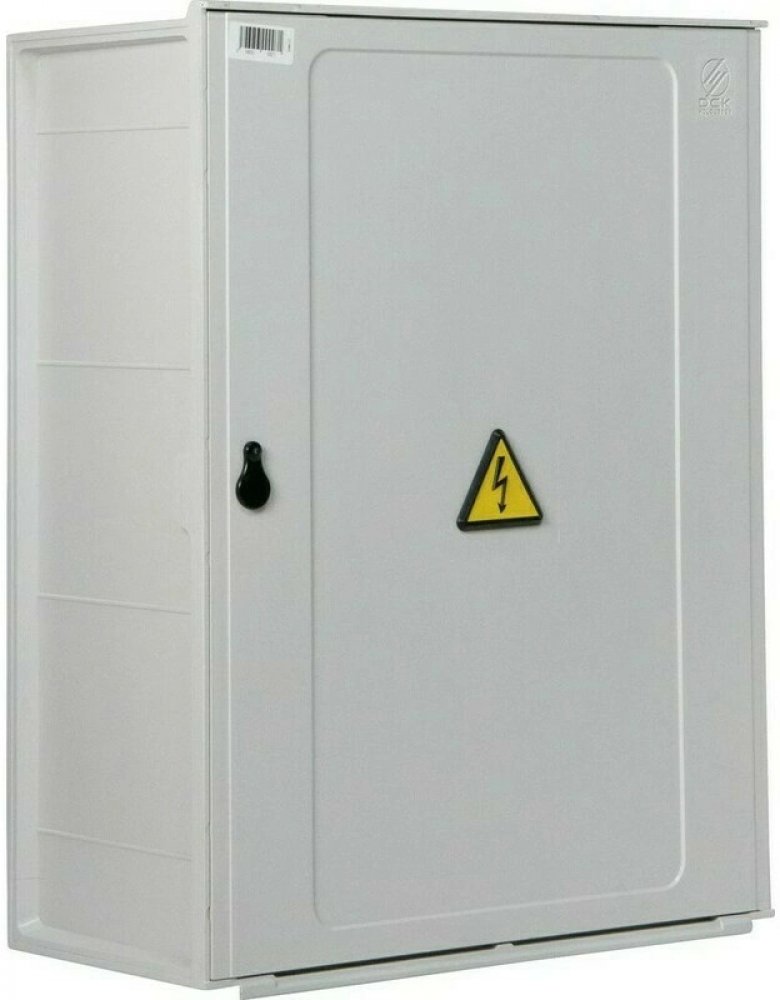

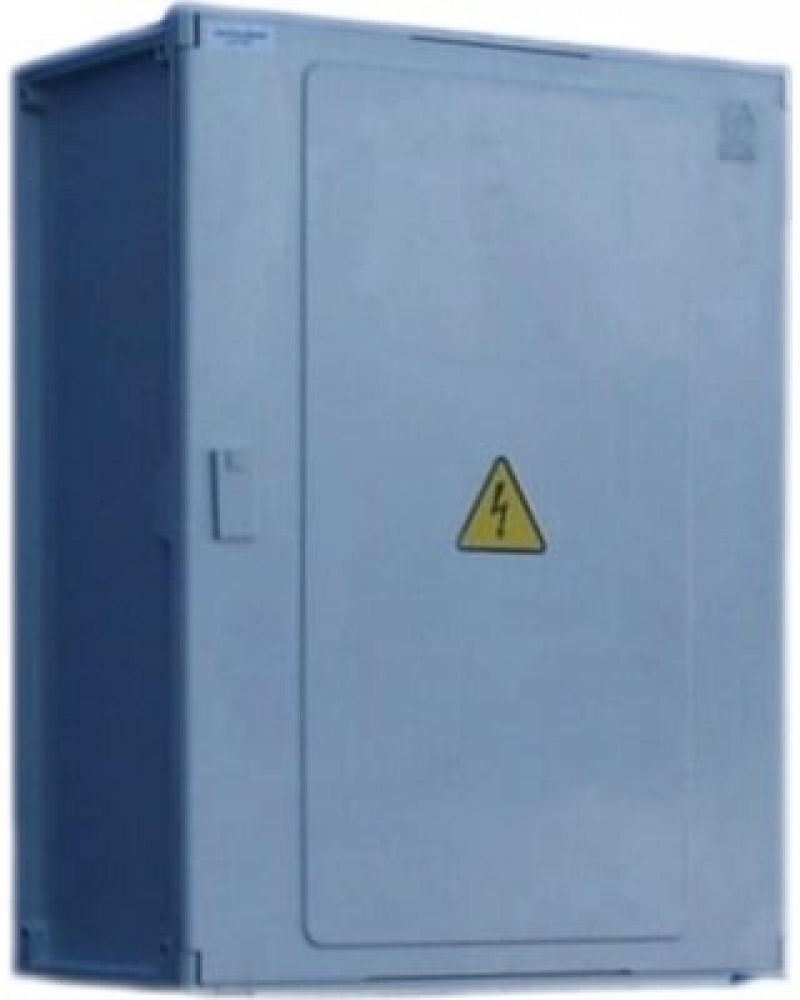

DCK ER212/NVP7P-C

Materiálové provedení: N - termoset

Konstrukční provedení: V - do výklenku

Způsob připojení vodičů - přívod: P - přímé připojení

Uzavírání dveří: 7 - trnový klíč 6x6

Způsob připojení vodičů - vývod: P - přímé připojení

Specifikace výrobce: -C - monolitické provedení

Jmenovité napětí Un: 230/400 V

Jmenovité pracovní napětí Ue: 230/400 V, AC

Jmenovité izolační napětí Ui: 690 V, AC

Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50)

Jmenovitý proud rozváděče InA: 40 A

Jmenovitý proud obvodu (jištěného vývodu) Inc: 40 A

Jmenovitý podmíněný zkratový proud Icc: 10 kA

Jmenovitý kmitočet fn: 50 Hz

Uzemňovací soustava: TN-C

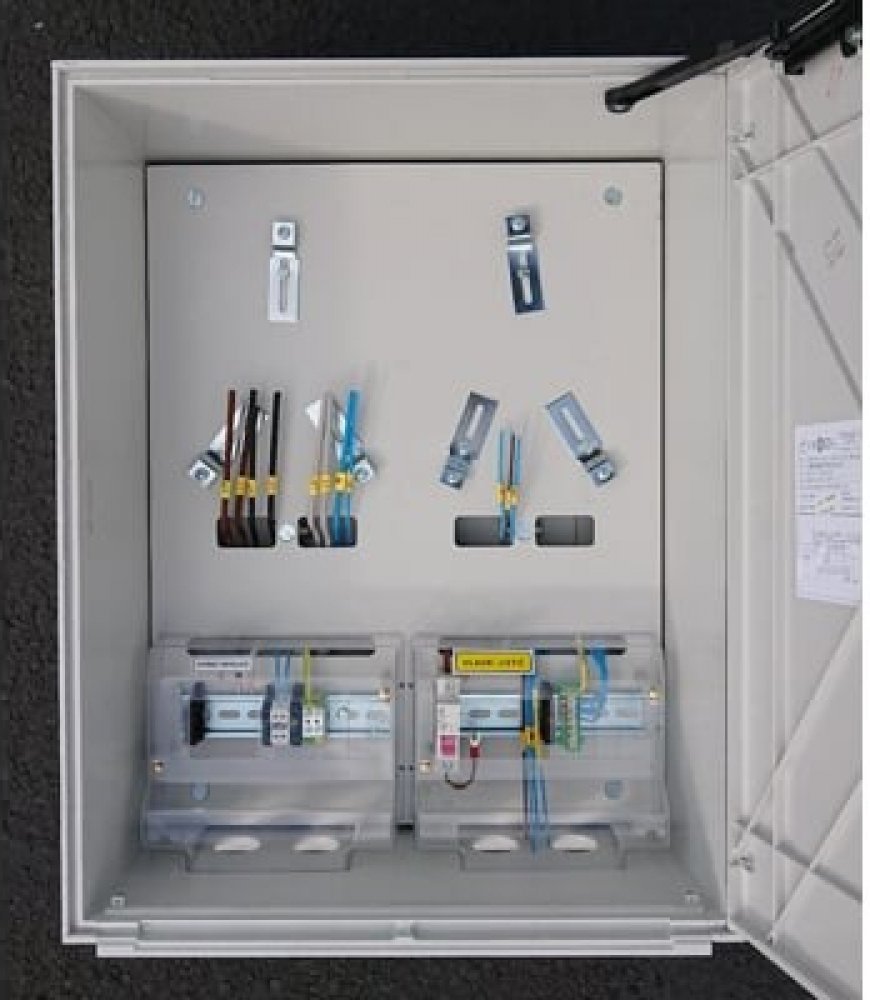

Přístrojová výzbroj: jistič HDO B2/1, řadové svorky, svorka PEN

Stupeň ochrany krytem: IP44/IP20C

Stupeň mechanické ochrany: IK10

Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt

Ochrana při poruše (ochrana před dotykem neživých částí): automatické odpojení od zdroje

Zařízení jistící před zkratem (SCPD): jistič (rozsah vypínání a kategorie užití - char. B)

Stupeň hořlavosti: HB40, V0

Kategorie přepětí: IV

Stupeň znečištění: 3

Prostředí EMC: B

Typ DBO: B

Typ měření: 1x dvoutarifní

Způsob připojení vodičů - pomocný obvod: řadová svorka

Max. průřez přívodních vodičů: 16 mm2

Max. průřez vývodních vodičů: 16 mm2

Max. průřez vodičů - pomocný obvod: 4 mm2

Rozměry (š x v x h): 470 x 600 x 220 mm

Hmotnost: 12 kg

normy: ČSN EN 61439-1, ČSN EN 61439-3
