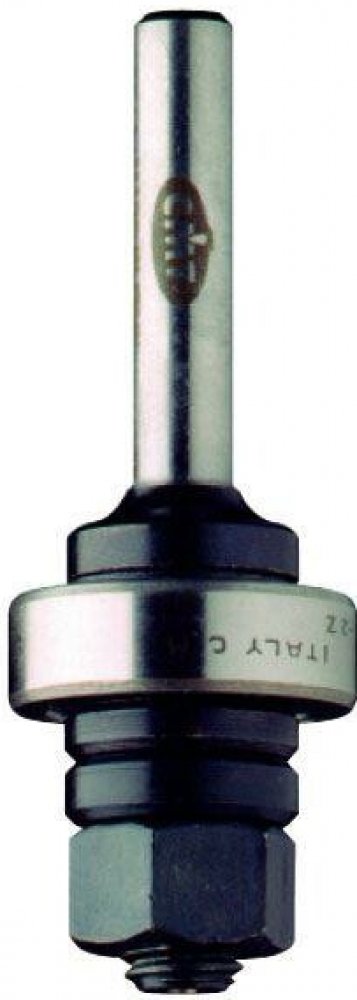

CMT Orange Tools CMT / Trn pro talířové frézy – upnutí matkou s ložiskem / stopka Ø6,8,12 mm Varianta frézy: stopka Ø 12 mm

Technické údaje
- Průměr stopky: 6 / 8 / 12 mm (dle varianty)
- Celková délka (L): 61 mm (S=6 a S=8)
- Celková délka (L): 67,6 mm (S=12)
- Upnutí: maticí (upnutí matkou)
- Ložisko (osazeno): D22 d8 B6 (C79101200)
- Výrobce: CMT
Rozsah dodávky
- 1× trn pro talířové frézy (dle zvolené stopky Ø6 / Ø8 / Ø12)
- 1× vodicí ložisko (osazeno na trnu)
Trn pro talířové drážkovací frézy – když chcete dělat drážky po hraně materiálu a potřebujete opakovatelné vedení bez vodicí lišty.
Hloubka drážky od hrany (H) – prakticky
U sestavy vedené ložiskem určuje odsazení drážky průměr ložiska vůči průměru talířku. Tento trn je osazen ložiskem Ø22 mm a pro běžné talířky Ø47,6 mm (F8) vychází odsazení:
- H = 12,8 mm (typická hodnota pro Ø47,6 s ložiskem Ø22).
Skládání talířků na trnu
U talířků bez zahloubení (typicky řada C822) se dá na trnu podle délky upínání skládat více kotoučů, takže šířku drážky vytvoříte jako součet tlouštěk (např. 4,8 + 5,0 + 6,0 = 15,8 mm). Tohle je hlavní výhoda oproti řešení, kde jste omezený jen na jednu konkrétní tloušťku talířku.
Tip od prodejce Při skládání více talířků hlídejte čisté dosedací plochy a dotažení – prach mezi kotouči zvyšuje házení a zhorší řez.
