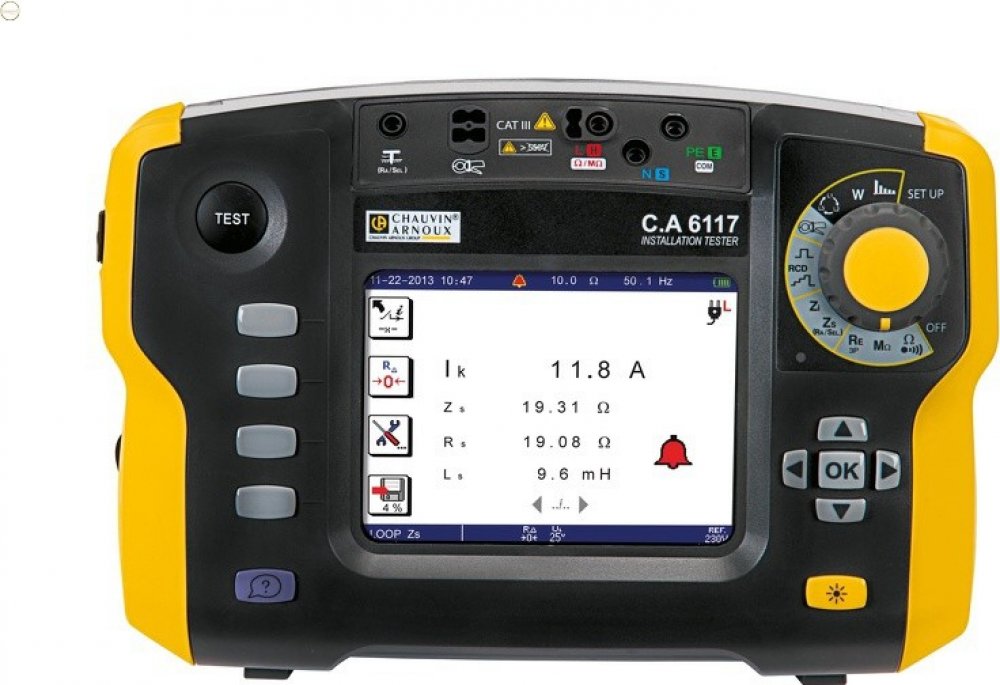

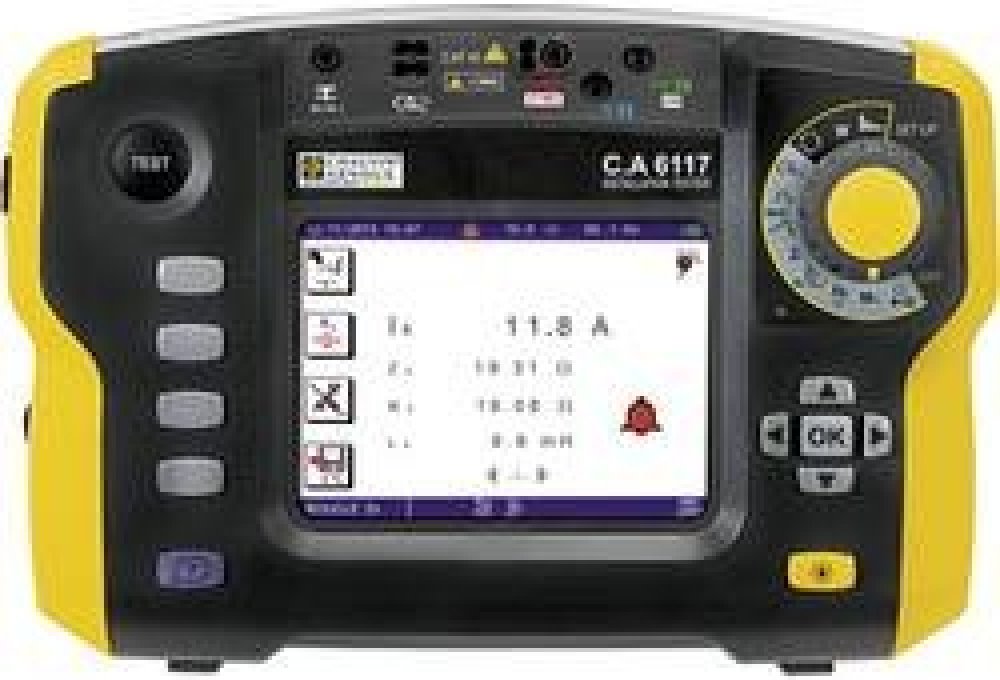

Chauvin Arnoux C.A 6117
testery izolačního odporu 550.0 V elektroinstalace a revize 1.0 A klešťové (bezkontaktní) CAT IV 300 V IP53 omezené venkovní užití 28 x 19 x 12.8 cm cm 2.2 kg
Chauvin Arnoux C.A 6117 - Revize instalací a hromosvodů
Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT IV/300 V. Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází. Zobrazení průběhu napětí a proudu nabarevném displeji. Měření proudových chráničů typu B. ...
Chauvin Arnoux C.A 6117 - Revize instalací a hromosvodů
Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT IV/300 V. Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází. Zobrazení průběhu napětí a proudu nabarevném displeji. Měření proudových chráničů typu B. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci. Rozhraní USB. Li-Ion akumulátory.
Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.
Měření izolačních odporů
Měření do hodnoty 2 GΩ
Měření napětím 50, 100, 250, 500 a 1000 V
Měření proudových chráničů
Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A, AC a B
Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta
Měření uzemnění
Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí
Zobrazení induktivní složky
Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
Měření celkového zemního odporu soustavy
Měření impedance smyčky
Zobrazení odporové a induktivní složky
Měření vnitřního odporu sítě L-N, L-L (Zi)
Měření impedance smyčky L-PE (Zs)
Nastavitelná hodnota proudu 6, 9, 12 mA a 7,5 A
Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče
Měření napětí, proudu, kmitočtu a odporu
Zobrazení průběhu napětí a proudu (osciloskop)
Měření napětí do 550 V AC/DC
Měření proudů pomocí kleští
Měření kmitočtu DC/15,3 až 500 Hz
Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)
Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
FFT analýza do 50 harmonické U a I, výpočet THD
Měření propojení (test propojení)
Měření propojení proudem 12 a 200 mA
Měření sledu fází
Technické údaje
Parametry
Měření napětí
Ano
Měření proudu
Ano
Měření kmitočtu
Ano
Izolační odpor testovací napětí
1000 V
Izolační odpor test. napětí
50 V … 1 kV
Izolační odpor
10 kΩ … 2 GΩ
Impedance smyčky
Ano
Impedance smyčky
0,1 Ω … 3,999 kΩ
Vnitřní odpor sítě
0,1 Ω … 3,999 kΩ
Výpočet zkratového proudu
0,1 A … 6 kA
Selektivní měření
Ano
Malé odpory
Ano
Malé odpory
10 mΩ … 39,99 Ω
Test. proud
0,2 A
Zemní odpory
Ano
Měření zemních odporů
0,5 Ω … 15 kΩ
Měření pomocí zemních sond
Ano
Selektivní měření s proud. sondou
Ano
Proudové chrániče
Ano
Typ testovaných proudových chráničů
AC, AC/S, A, A/S, B, B/S
Jmenovitý vybavovací proud
10, 30, 100, 300, 500, 650, 1000 mA
Nastavení násobku
1/2, 1, 2, 5
Měření doby vybavení
Ano
Měření vybavovacího proudu
Ano
Měření dotykového napětí
Ano
Indikace sledu fází
Ano
Další funkce
Měření výkonu, harmonická analýza, osciloskop. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci.
Paměť
Ano
Interní paměť
4000 měření
Rozhraní
Ano
Typ rozhraní
USB
Elektrická bezpečnost CAT
4
Stupeň krytí IP
53
Dobíjecí baterie
Ano
Napájení
Li-Ion 10,8 V, 5,8Ah
Hmotnost
2,2 kg
Rozměry
280 x 190 x 128 mm
Soubory ke stažení

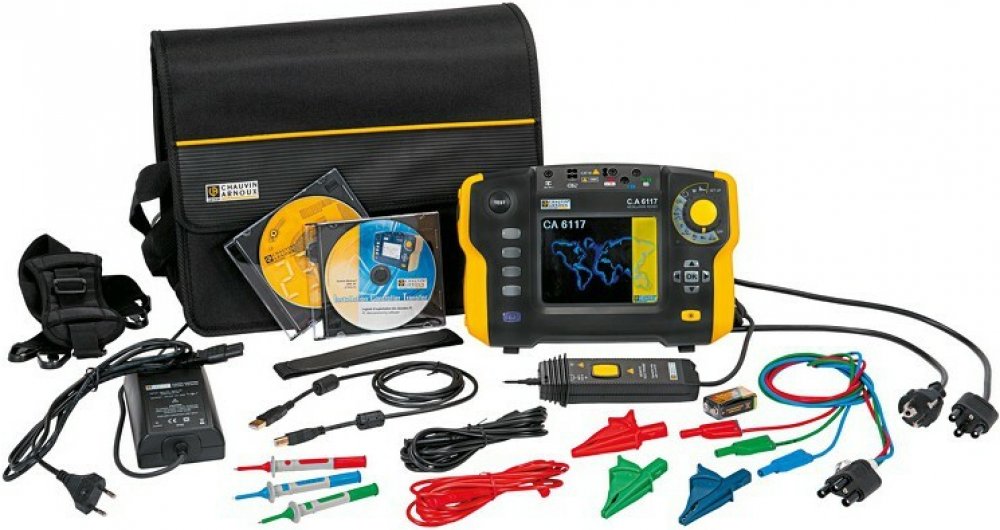

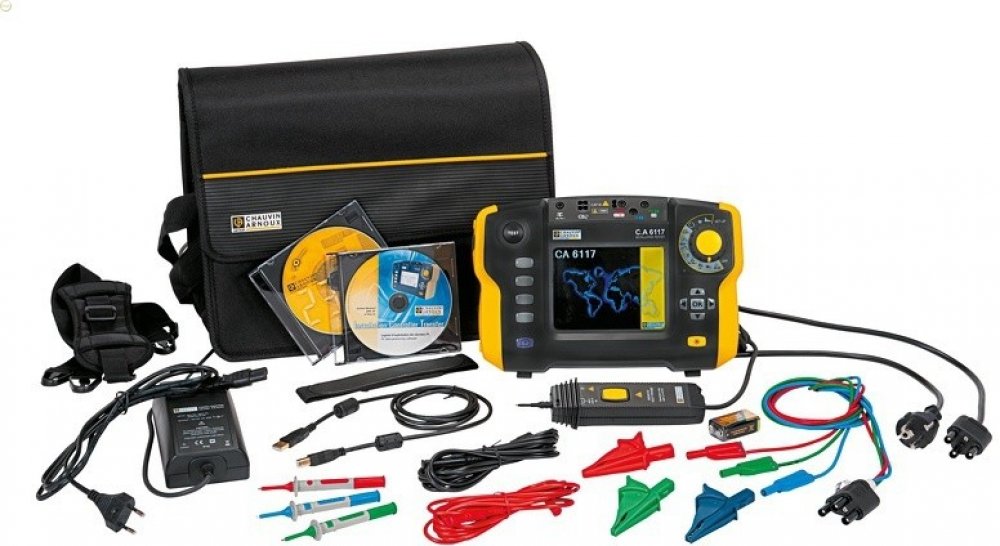

Rozsah dodavky:
Tester C.A 6117, sonda s dálkovým ovládáním, měřicí kabel se zástrčkou, měřicí kabel třípramenný, 3 ks měřicí hroty, 3 ks krokosvorky, 2 ks měřicí vodiče, software ICT, USB kabel pro připojení k PC, brašna, poutko na ruku, sada HANDS-FREE, adaptér pro napájení a návod k obsluze
Více informací o produktu
Vyhovuje ČSN EN 61557, ČSN EN 61010-1 CAT IV/300 V. Měří izolační odpory, zemní odpory pomocí sond a kleští, impedanci smyčky a vnitřní odpor sítě včetně indukčnosti. Proudové chrániče, napětí, proud, výkon, kmitočet, harmonické, malé odpory, sled fází. Zobrazení průběhu napětí a proudu nabarevném displeji. Měření proudových chráničů typu B. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci. Rozhraní USB. Li-Ion akumulátory.
Sdružený revizní přístroj pro kontrolu a revizi instalací dle požadavků ČSN EN 61557-1 až 7 a ČSN EN 61557-10.
Měření izolačních odporů
Měření do hodnoty 2 GΩ
Měření napětím 50, 100, 250, 500 a 1000 V
Měření proudových chráničů
Měření proudem 10, 30, 100, 300, 500, 650 a 1000 mA
Měření postupně narůstajícím proudem a impulzním proudem, s vybavením a bez vybavení proudového chrániče, neselektivní a selektivní, typ A, AC a B
Zobrazuje se dotykové napětí Uf, vybavovací proud Ia a doba vybavení Ta
Měření uzemnění
Měření pomocí 3 sond (metoda 62 %) v soustavách bez napětí
Zobrazení induktivní složky
Selektivní měření paralelních uzemnění bez rozpojení obvodu pomocí kleští
Měření celkového zemního odporu soustavy
Měření impedance smyčky
Zobrazení odporové a induktivní složky
Měření vnitřního odporu sítě L-N, L-L (Zi)
Měření impedance smyčky L-PE (Zs)
Nastavitelná hodnota proudu 6, 9, 12 mA a 7,5 A
Měření zkratového proudu, měření impedance s vybavením a bez vybavení proudového chrániče
Měření napětí, proudu, kmitočtu a odporu
Zobrazení průběhu napětí a proudu (osciloskop)
Měření napětí do 550 V AC/DC
Měření proudů pomocí kleští
Měření kmitočtu DC/15,3 až 500 Hz
Měření výkonu a harmonická analýza (pouze s kleštěmi C177A)
Měření výkonu do 110 kW (1P) nebo 330 kW (3P)
FFT analýza do 50 harmonické U a I, výpočet THD
Měření propojení (test propojení)
Měření propojení proudem 12 a 200 mA
Měření sledu fází
Technické údaje
Parametry
Měření napětí
Ano
Měření proudu
Ano
Měření kmitočtu
Ano
Izolační odpor testovací napětí
1000 V
Izolační odpor test. napětí
50 V … 1 kV
Izolační odpor
10 kΩ … 2 GΩ
Impedance smyčky
Ano
Impedance smyčky
0,1 Ω … 3,999 kΩ
Vnitřní odpor sítě
0,1 Ω … 3,999 kΩ
Výpočet zkratového proudu
0,1 A … 6 kA
Selektivní měření
Ano
Malé odpory
Ano
Malé odpory
10 mΩ … 39,99 Ω
Test. proud
0,2 A
Zemní odpory
Ano
Měření zemních odporů
0,5 Ω … 15 kΩ
Měření pomocí zemních sond
Ano
Selektivní měření s proud. sondou
Ano
Proudové chrániče
Ano
Typ testovaných proudových chráničů
AC, AC/S, A, A/S, B, B/S
Jmenovitý vybavovací proud
10, 30, 100, 300, 500, 650, 1000 mA
Nastavení násobku
1/2, 1, 2, 5
Měření doby vybavení
Ano
Měření vybavovacího proudu
Ano
Měření dotykového napětí
Ano
Indikace sledu fází
Ano
Další funkce
Měření výkonu, harmonická analýza, osciloskop. Měření úbytku napětí ΔV na vodiči pro správný návrh průřezu vodiče a integrovaná tabulka hodnot pojistek pro rychlou orientaci.
Paměť
Ano
Interní paměť
4000 měření
Rozhraní
Ano
Typ rozhraní
USB
Elektrická bezpečnost CAT
4
Stupeň krytí IP
53
Dobíjecí baterie
Ano
Napájení
Li-Ion 10,8 V, 5,8Ah
Hmotnost
2,2 kg
Rozměry
280 x 190 x 128 mm
Soubory ke stažení
Rozsah dodavky:
Tester C.A 6117, sonda s dálkovým ovládáním, měřicí kabel se zástrčkou, měřicí kabel třípramenný, 3 ks měřicí hroty, 3 ks krokosvorky, 2 ks měřicí vodiče, software ICT, USB kabel pro připojení k PC, brašna, poutko na ruku, sada HANDS-FREE, adaptér pro napájení a návod k obsluze
Počet e-shopů: 4
Skladem
61 468
Kč
Cena produktu bez dopravy
