Chauvin arnoux Analyzátor C.A 8331 + MA193
klešťové (bezkontaktní)

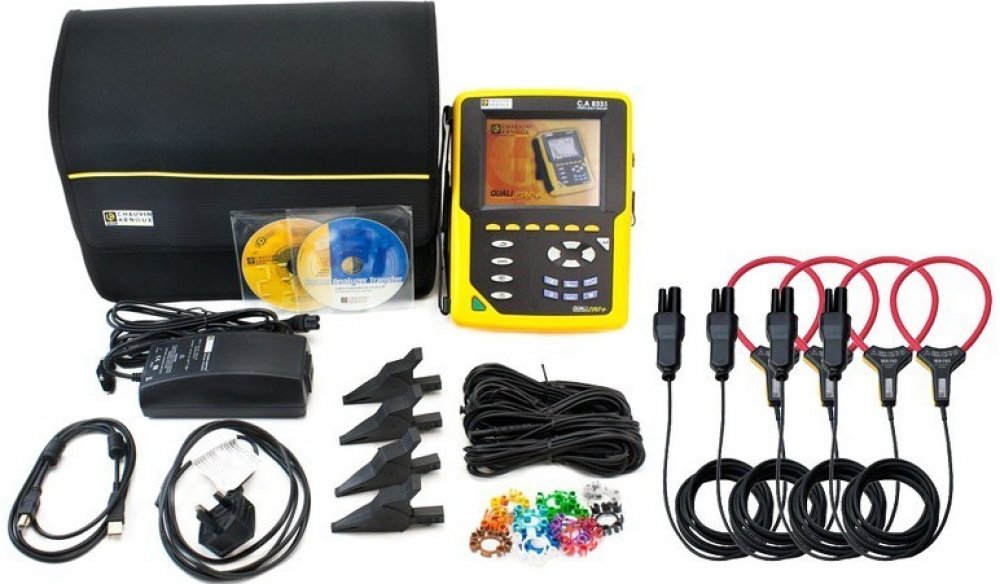

Analyzátor sítě C.A 83313 ks pružných proudových převodníků MiniFLEX MA193/200mm, 4 ks prodlužovacích vodičů s banánky,4 ks krokosvorek, sada barevných kroužků, ochranný film pro LCD, uživatelský SW PAT, USB kabel, SD karta, napájecí zdroj/nabíječka, baterie, brašna, návod k obsluze a kalibrační list
Parametry produktu
Obj.č.
P01.1605.11
Rozsah dodávky:
Analyzátor sítě C.A 8331 bez klešťových pře...
Analyzátor sítě C.A 83313 ks pružných proudových převodníků MiniFLEX MA193/200mm, 4 ks prodlužovacích vodičů s banánky,4 ks krokosvorek, sada barevných kroužků, ochranný film pro LCD, uživatelský SW PAT, USB kabel, SD karta, napájecí zdroj/nabíječka, baterie, brašna, návod k obsluze a kalibrační list
Parametry produktu
Obj.č.
P01.1605.11
Rozsah dodávky:
Analyzátor sítě C.A 8331 bez klešťových převodníků,
4 ks prodlužovacích vodičů s banánky,
4 ks krokosvorek, sada barevných kroužků, ochranný film pro LCD, uživatelský SW PAT, USB kabel, SD karta, napájecí zdroj/nabíječka, baterie, brašna a návod k obsluze, kalibrační list
Přehled vlastností produktu

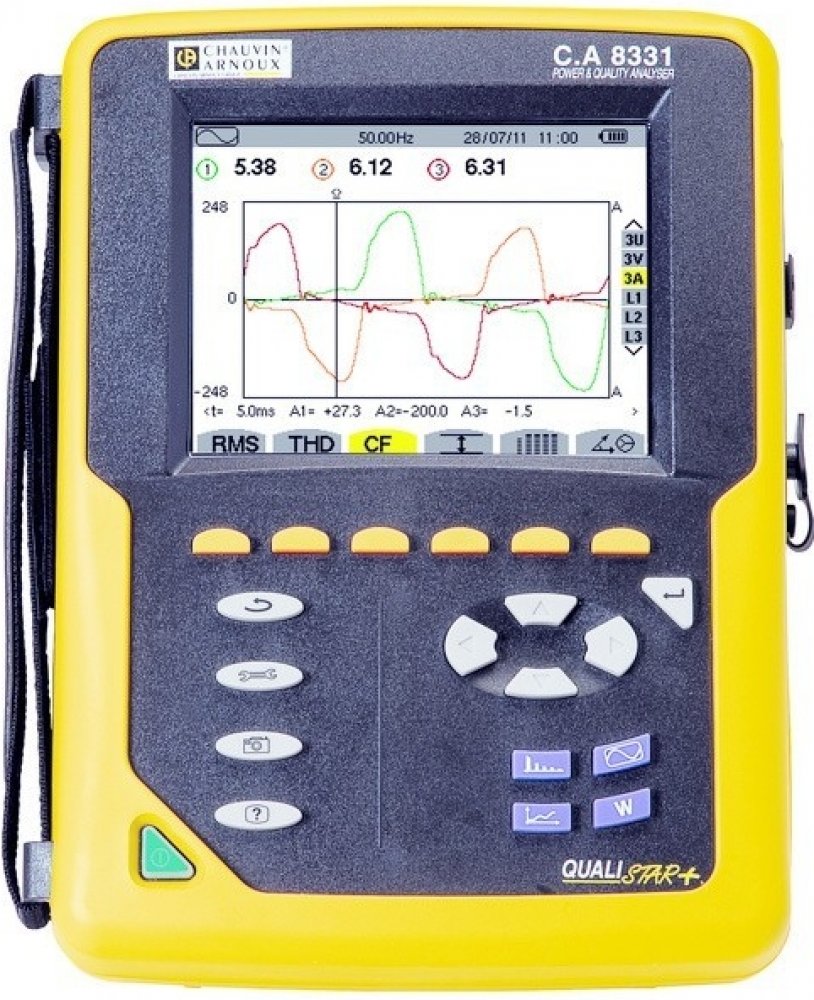

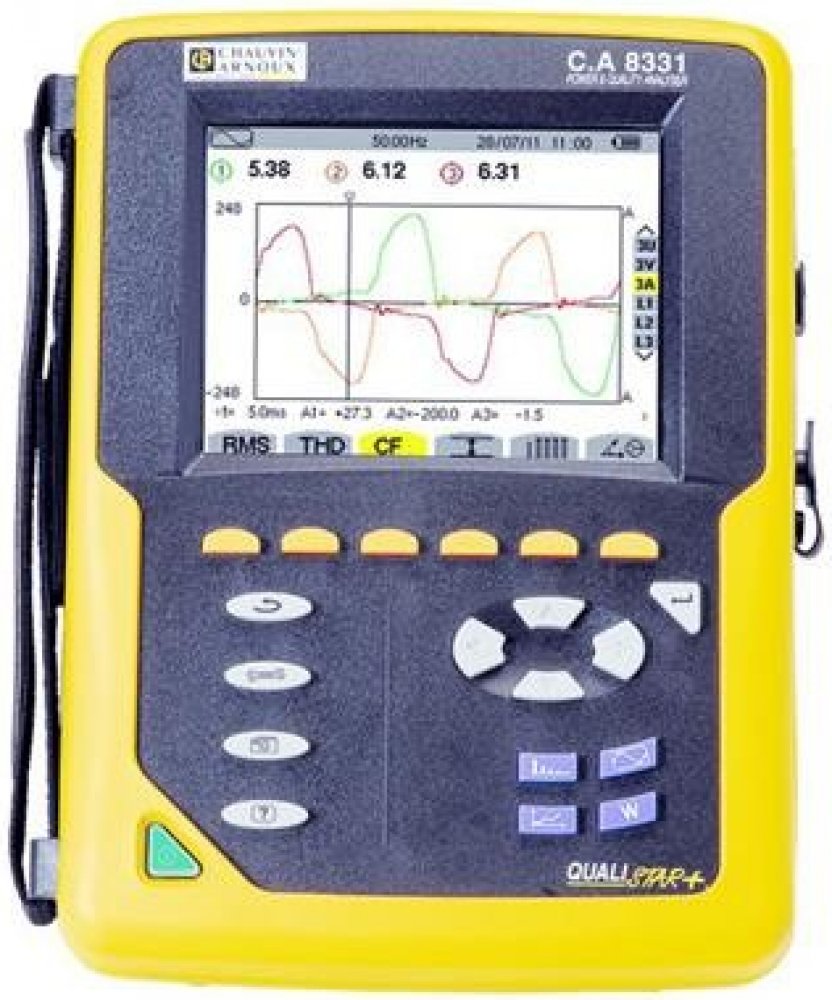

C.A 8331 - Třífázový analyzátor elektrických sítí
Třífázové analyzátory kvality elektrické sítě umožňují rychlé a efektivní měření, monitorování a diagnostiku. Intuitivní a snadné ovládání ve spojení s automatickou detekcí převodníků a grafickým menu umožňuje rychlé a efektivní měření bez nutnosti složitého a zdlouhavého nastavování. Široký výběr převodníků umožňuje měření při velmi malé i při velmi velké proudové zátěži.
3 proudové měřící kanály pro přímé měření na fázích s možností současného připojení různých převodníků zároveň (9 typů s možností výměny za chodu přístroje)
možnost nastavení převodů pro měření na napěťových transformátorech a sekundárních stranách proudových transformátorů (hodnoty automaticky přepočítány na primární stranu)
15 různých zapojení přístroje
Měření pomocí převodníků AmpFlex typu A193 a MA193 již od 0,1A díky možnosti manuálního nastavení rozsahu a citlivosti.
4 režimy měření:I. Režim měření (základní)Zobrazení průběhu, tabulkové hodnoty, Fresnelův diagram.II. Režim harmonické analýzyVýpočet hodnoty jednotlivých harmonických až do 50-téIII. Režim výkonové analýzyUmožňuje měření činného, jalového a zdánlivého výkonu, energie, cos φ (dodávka/odběr, induktivní/kapacitní charakter)IV. Režim záznamuDlouhodobé sledování a zaznamenávání parametrů sítěDalší funkce
grafický barevný LC TFT displej
USB rozhraní s možností přenosu dat online do obslužného SW
uložení až 12 snímků obrazovky
krátkodobý i dlouhodobý flicker, nevyvážení sítě
možnost provozovat všechny funkce zároveň
výdrž akumulátoru až 15h (v režimu záznamu)
kompletní česká lokalizace
Katalogový list C.A 8331, C.A 8433, C.A8336 (771,4 kB)
Katalogový list C.A 8331, C.A 8333, C.A8336, C.A8435 - přehledový C.A (4,6 MB)
Návod k obsluze C.A 8331 / 8333 - anglický (5,6 MB)
ElektroPrůmysl 4-2014 - Nová řada analyzátorů sítě firmy Chauvin Arnoux (1,0 MB)
