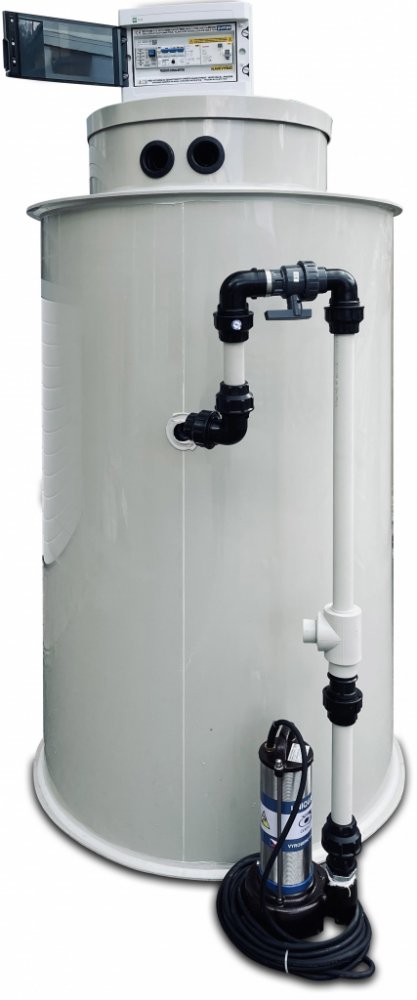

Česká nádrž Přečerpávací stanice DŮM Economy pro gravitační kanalizace dvouplášťová 1m3

Zvládneme zapojení přečerpávací jímky svépomocí?
Rozhodně ANO! Celá sestava přečerpávací jímky je navržena tak, že je její instalace velmi jednoduchá a bez problému ji zvládnete! Čerpadlo postavíte do jímky usazené v zemi, vytáhnete kabely a rychlospojkou připojíte výtlačnou hadici v hadici (pouze nasadíte a utáhnete matici). Elektrické zapojení čerpadla a ovládacích prvků je také jednoduché. Všechny kontakty spínacích prvků jsou očíslovány a dle přiloženého schématu se připojí do ovládací automatiky. Toto však raději přenechte elektrikáři.
Popis produktu
Tato přečerpávací stanice (přečerpávací jímka) je navržena pro přečerpávání odpadních vod z rodinných domů nebo menších provozoven a restaurací. Tato stanice je vhodná u objektů, které jsou pod úrovní standardní obecní splaškové kanalizace, tedy kanalizace gravitační.
Srdce jímky tvoří kvalitní čerpadlo s nerezovo-litinovým tělem od českého výrobce čerpadel - Čerpací technika . Čerpadlo je vybaveno nerezovým řezákem, který pevné součásti odpadních vod rozmělní na kousíčky. Řezák zabraňuje možnosti ucpání čerpadla nebo potrubí.
Vnitřní armatura je připravena tak, aby byl kulový ventil s rozebíratelným kolenem umístěn maximálně 40-50cm pod zemí a dosáhli jste na něj z povrchu rukou. V případě poruchy čerpadla nebo nutnosti servisu uzavřete kulový ventil a povolte šroubení na koleni spojující ventil s trubkou vedoucí k čerpadlu, čímž je od sebe oddělíte. Za potrubí můžete čerpadlo vytáhnout. Čerpadlo tedy můžete vždy z jímky vytáhnout bez nutnosti vstupu do ní. Rozebíratelná část je vždy nad hladinou a tak není znečištěna od splašků. Mezi čerpadlem a tímto ventilem je instalována zpětná klapka s koulí bránící navracení čerpané kapaliny z potrubí v provozním stavu.
Ovládací automatika je připojena na k sadě ovládacích prvků uvnitř přečerpávací stanice. Sadu tvoří dvě vodivostní elektrosondy a dva havarijní plováky. O standardní spínání čerpadla se starají sondy, které mají pro tento účel výrazně vyšší životnost, než plováky. Běh čerpadla je po spuštění řízen časovým relé. Pod sondami je umístěn první havarijní plovák chránící čerpadlo před chodem na sucho a ovládající funkci vyčerpání na minimální hladinu (funkce ovládací automatiky). Nad sondami je umístěn druhý havarijní plovák zajišťující nouzové spuštění čerpadla při vysoké hladině odpadní vody. Při dosažení vysoké hladiny je spuštěna také světelná a akustická signalizace poruchy v ovládací automatice. Sada ovládacích prvků je dodávána na vodící tyči umístěné uvnitř přečerpávací stanice s přednastavenými výškami prvků. V případě poruchy jakéhokoliv ovládacího prvku je možno vyjmout celou tyč bez nutnosti vstupu do jímky a prvky opravit nebo vyměnit. Prvky jsou pro transport fixovány barevnou páskou, tuto je po usazení jímky do země nutno odstranit!
Ovládací automatika obsahuje proudovou ochranu motoru čerpadla, vestavěnou akustickou i světelnou signalizaci poruchy (alarm + dioda), časové relé, možnost vyčerpání jímky na minimální hladinu a hlavní vypínač. Automatika je osazena v krabičce s průhlednými dvířky a krytím pro venkovní použití IP55. Rozměr automatiky 30*20*8cm. Možno dodat s GSM hlásičem s funkcí denního hlášení a hlášením poruch (příplatek 4000Kč bez DPH).
Nevyhovuje Vám rozměr jímky u této přečerpávací stanice? Rádi Vám ji upravíme. Napište nám!
Součásti dodávky:
- dvouplášťová plastová jímka s prostupem pro připojení odpadního potrubí (DN110, DN125, DN160, DN200) a prostupem pro výtlačné potrubí (DN40). Dvouplášťová jímka je vhodná do míst s výskytem vysoké hladiny spodní vody a je pojízdná
- čerpadlo s řezacím zařízením Uniqua CESSPIT T14(400V; 1,15kW; výtlačná výška 12,5m. průtok 18m3/hod, kabel 10m)
- ovládací automatika s proudovou ochranou a nouzovým režimem spuštění
- sada ovládacích prvků (2 elektrosondy + 2 havarijní plováky) připravená na vodící tyči
- rozebiratelná vnitřní armatura pro snadné odpojení čerpadla, včetně zpětné klapky a kulového ventilu
Potřebujete připravit přečerpávací stanici na míru? Žádný problém! Ozvěte se nám.
Instalace dvouplášťové jímky
Výkop se připraví s dostatečným prostorem pro manipulaci i betonáž. Na dno se nanese vrstva živého betonu, do kterého se jímka usadí tak, aby žebra na vnější straně dna dobře přilnula a zabránila jejímu pohybu.
Následně se začne postupně napouštět vodou a současně betonovat prostor mezi vnitřním a vnějším pláštěm. Tento proces zajišťuje rovnoměrné rozložení tlaku a pevné ukotvení jímky. Nakonec se přebetonuje i strop, čímž se jímka plně zabezpečí proti vnějším vlivům a spodní vodě.
Takto instalovaná jímka je pojízdná. Sílu betonáže stropu je nutno provézt s ohledem na uvažované zatížení.
Pro místa bez výskytu spodní vody vyrobíme jímku bez žeber proti spodní vodě. Taková jímka se usazuje na připravenou betonovou desku. Požadavek na výrobu bez žeber proti spodní vodě doplňte do poznámky objednávky!
Upozornění:
Do odpadů nevhazujete hygienické potřeby, ani vlhčené ubrousky! Předejdete tak možnému ucpání čerpadla nebo potrubí.
Ke stažení:
Uniqua CESSPIT T14 návod k obsluze
Ovládací automatika - manuál
Montážní návod - jímka přečerpávací stanice
