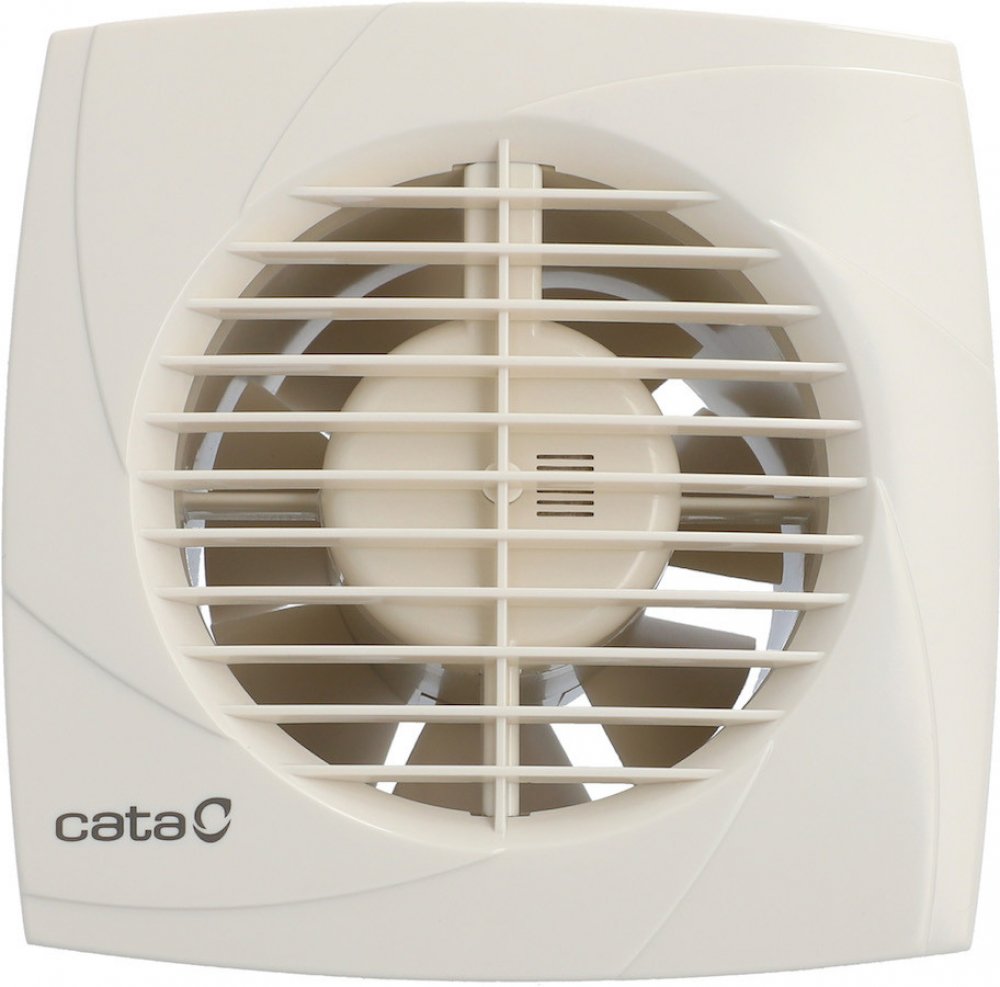

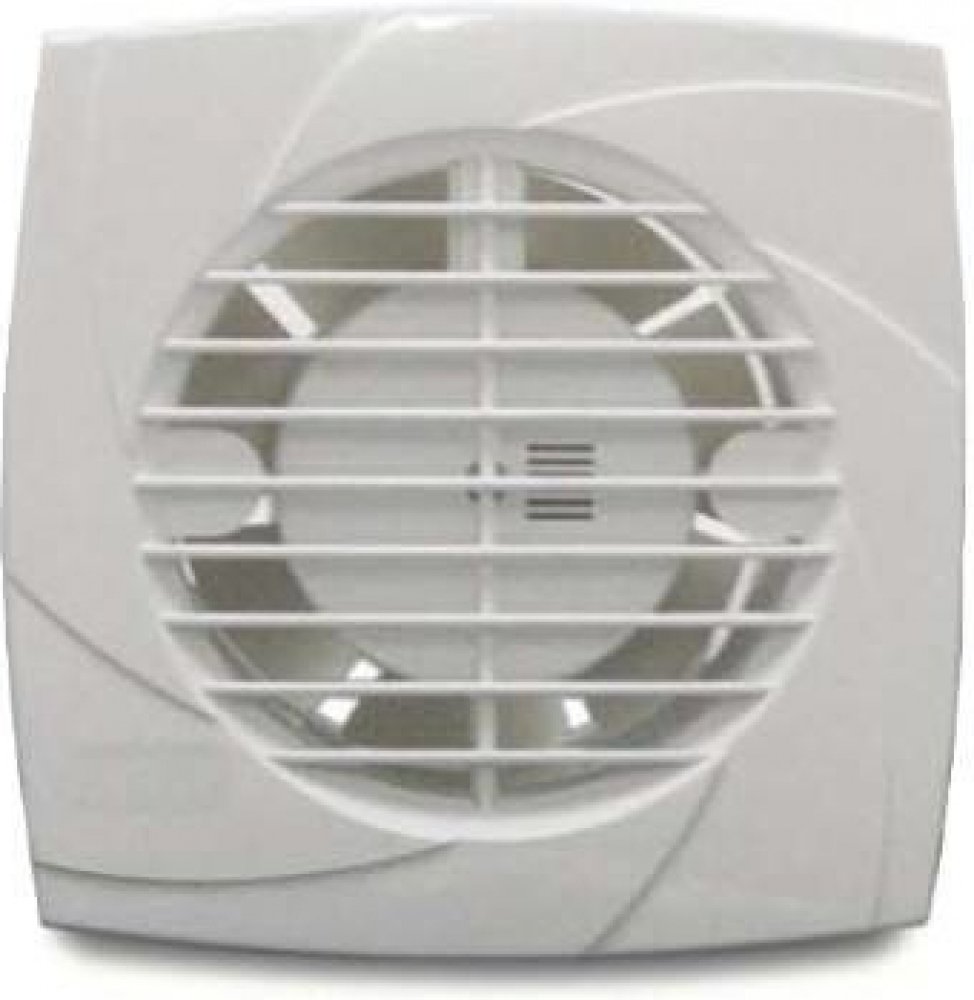

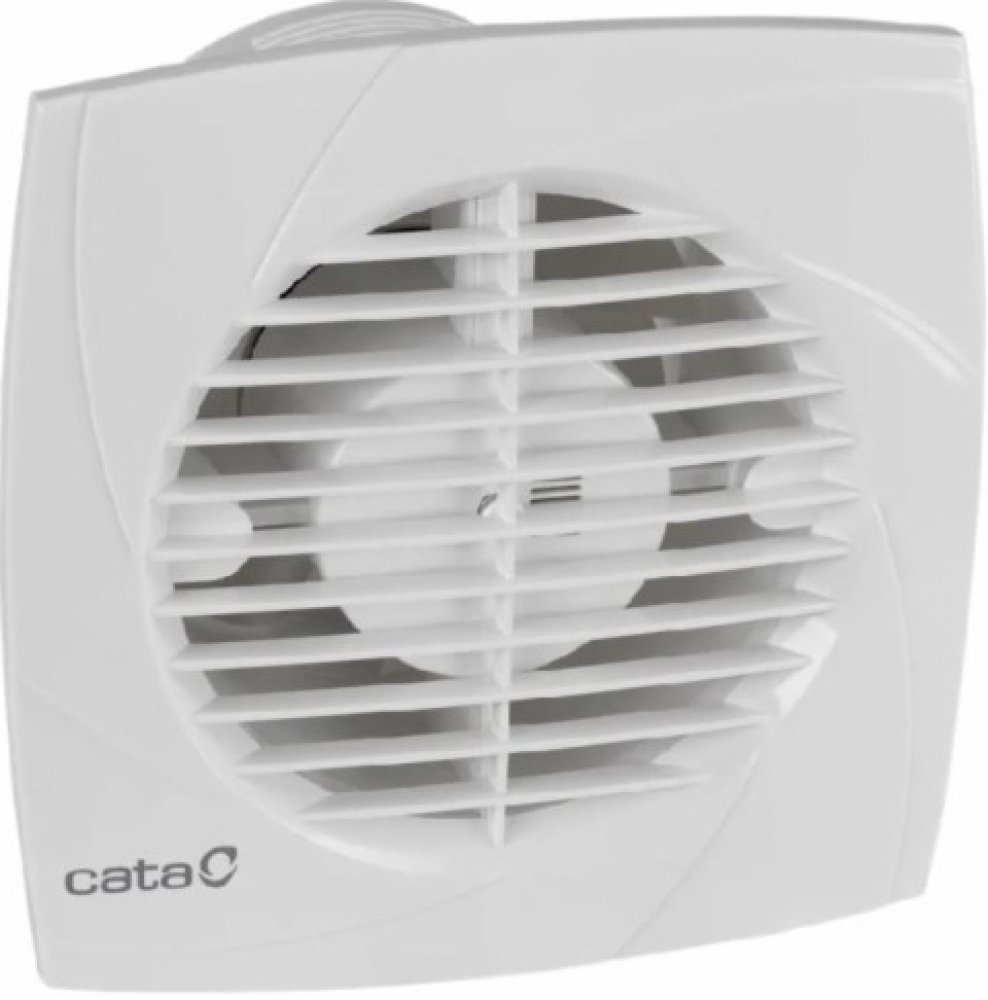

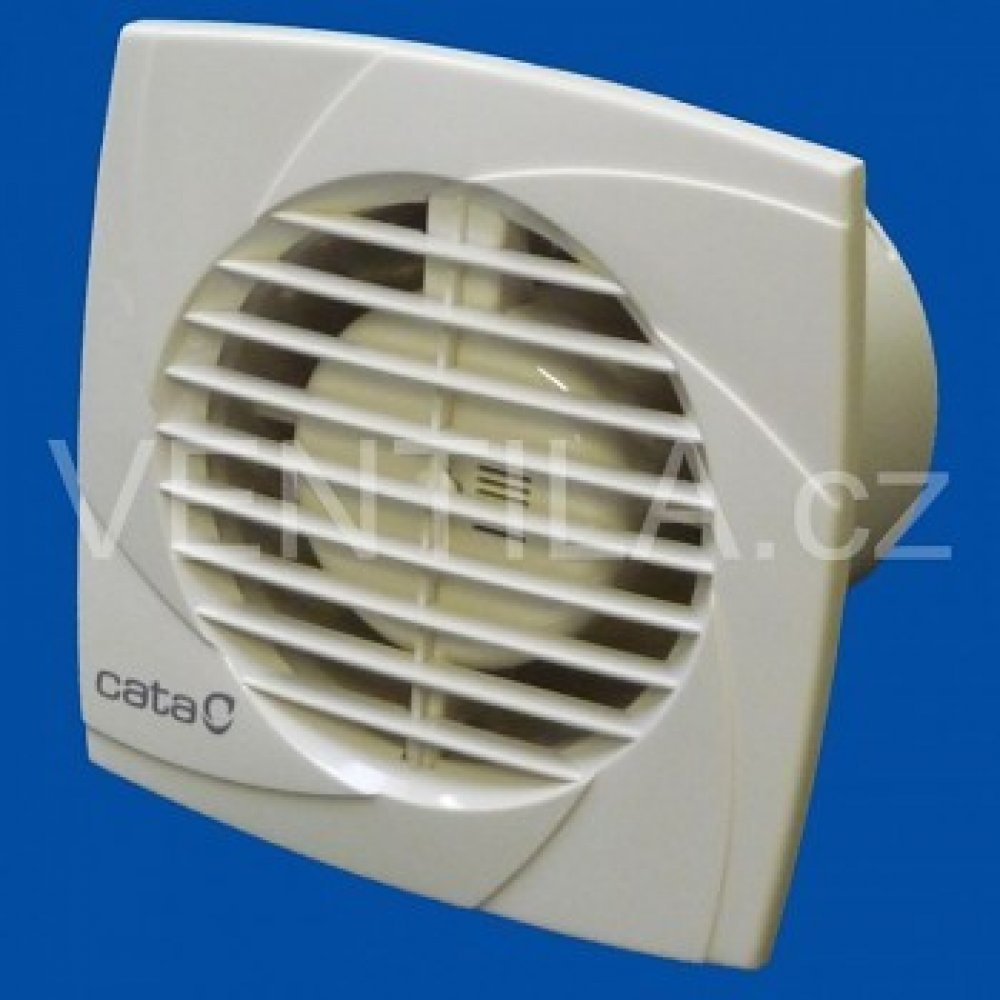

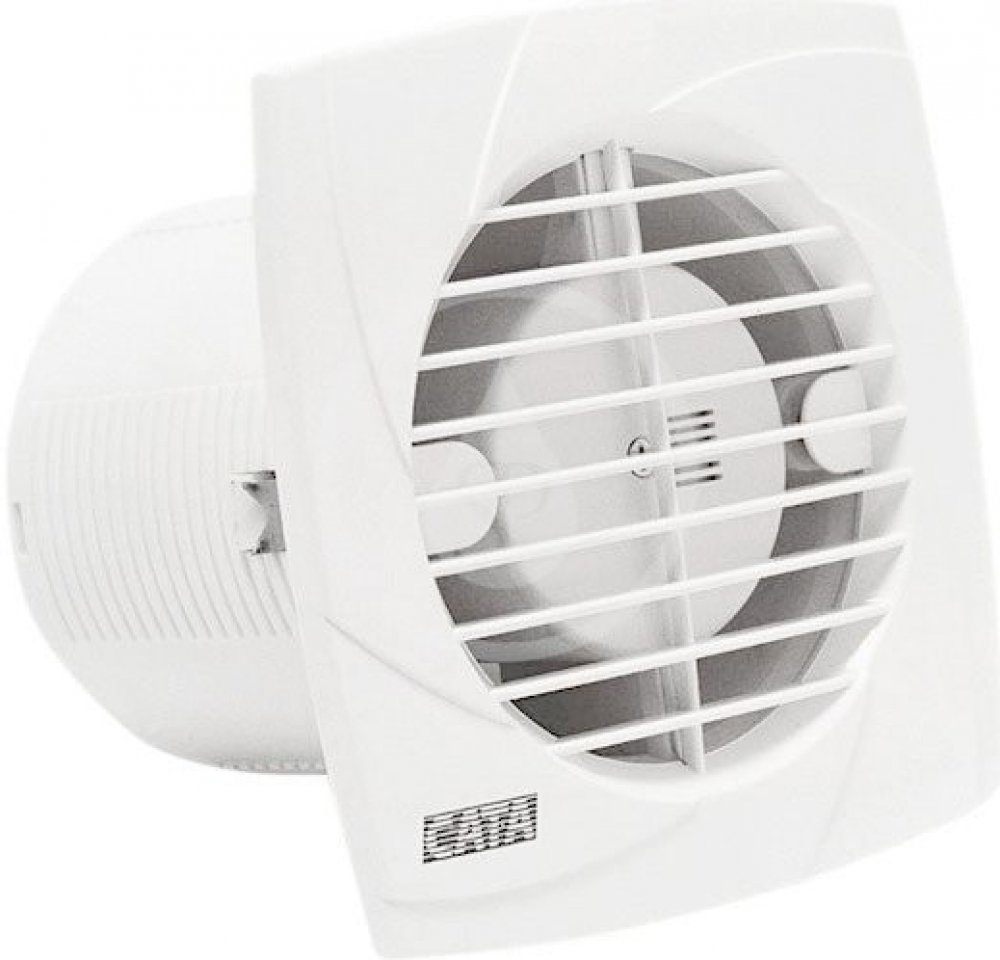

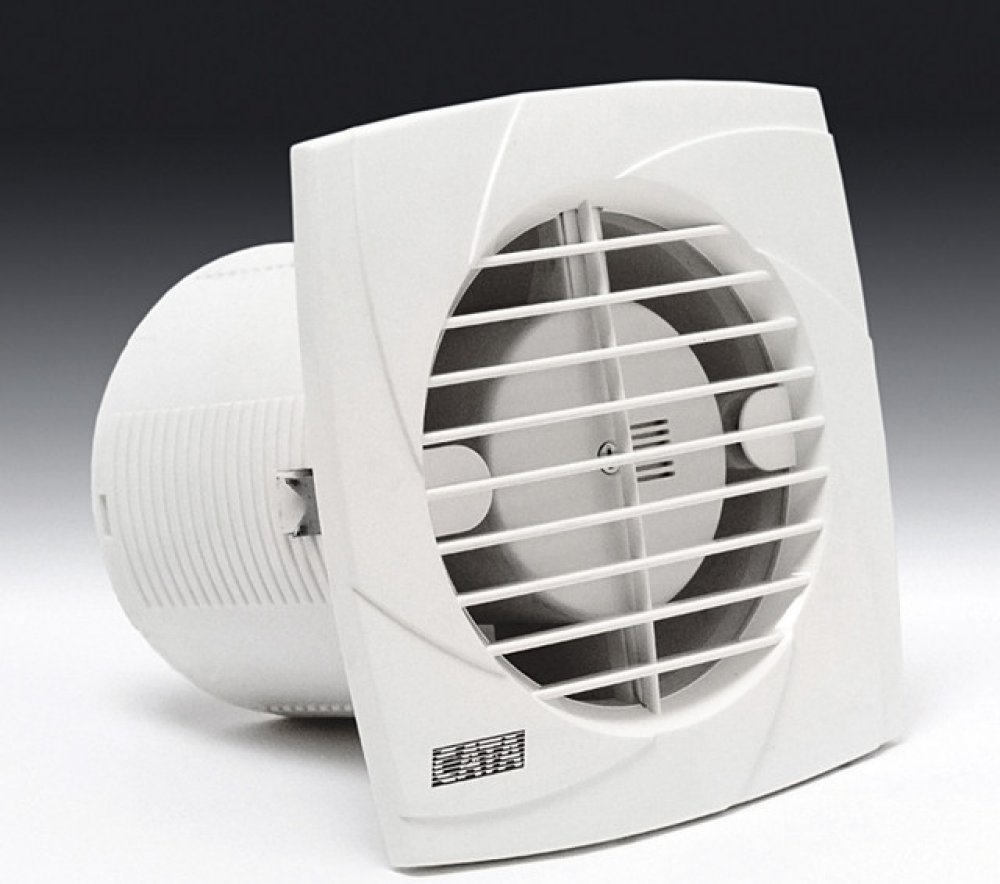

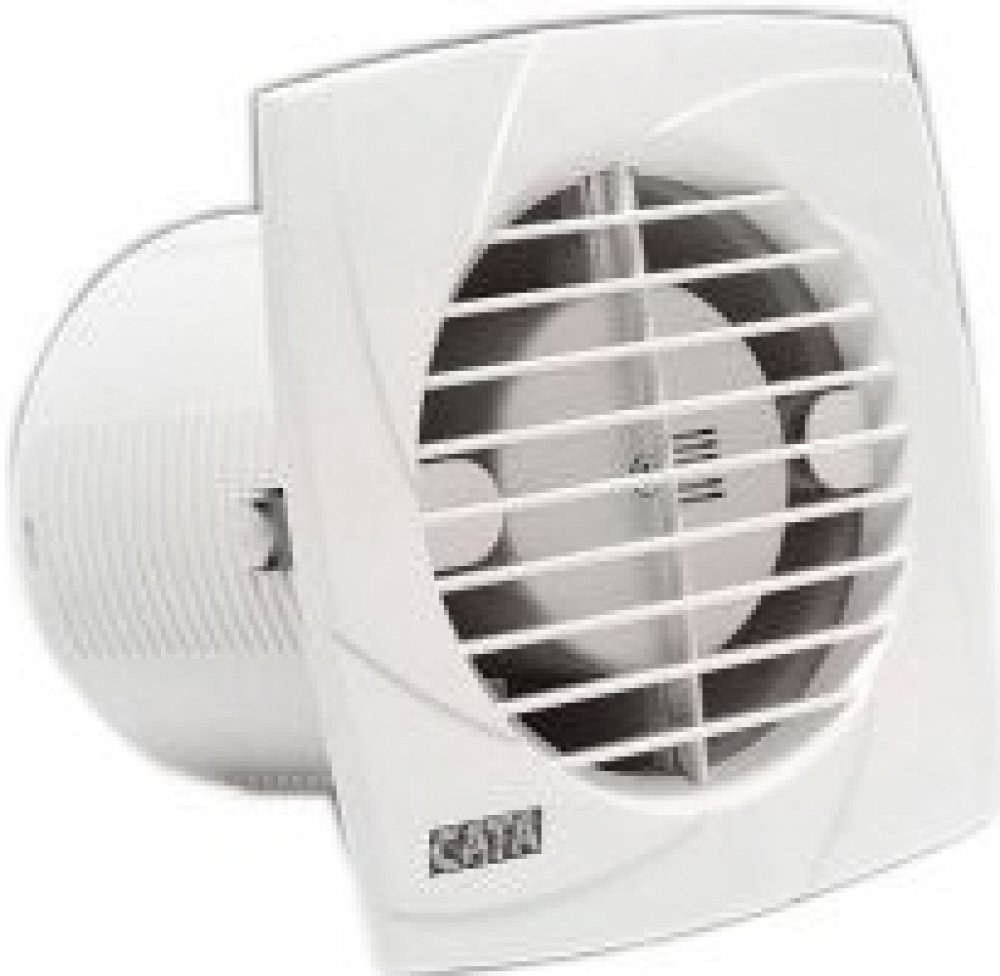

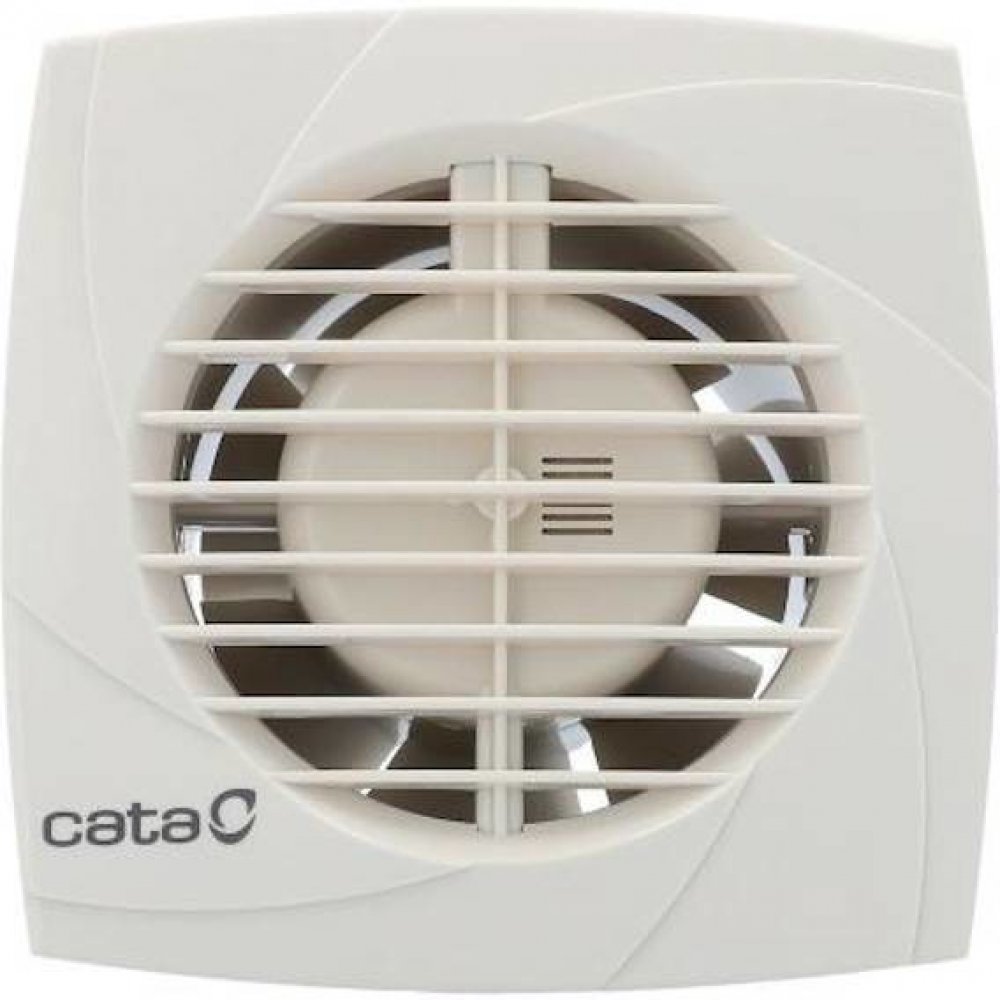

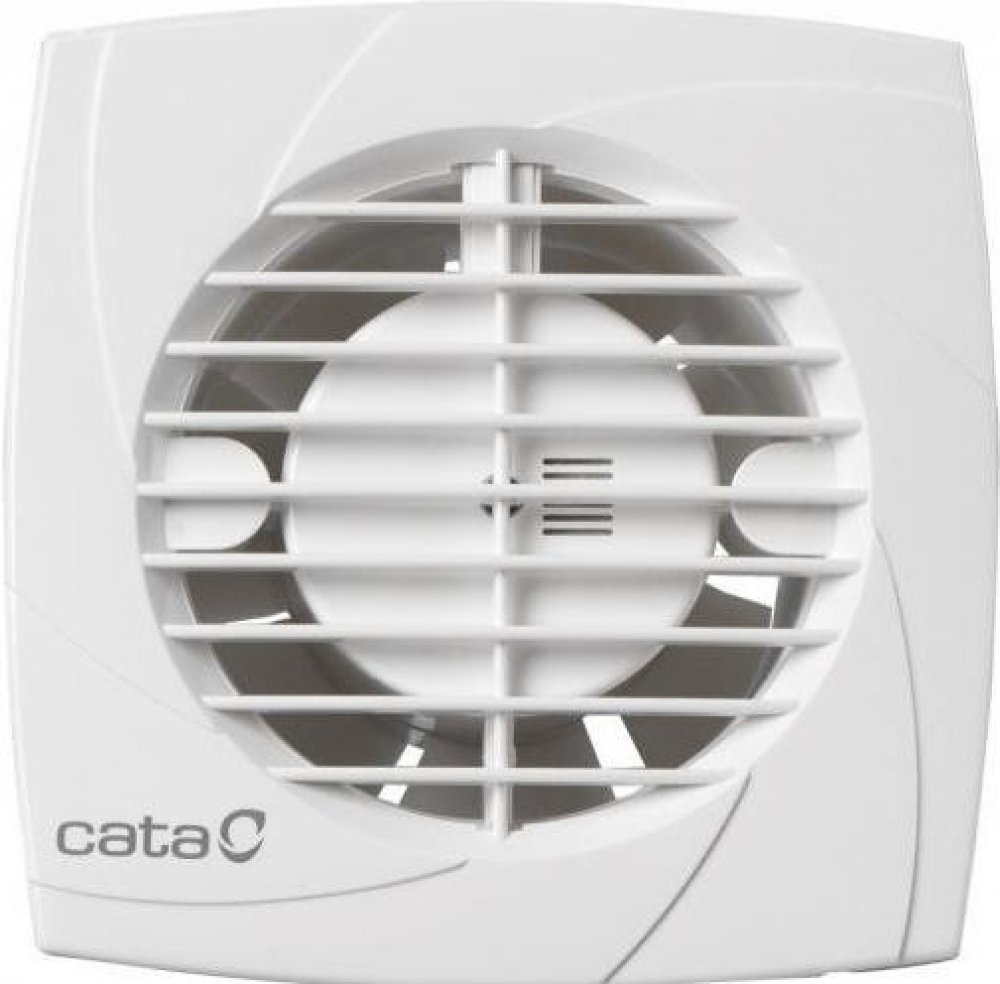

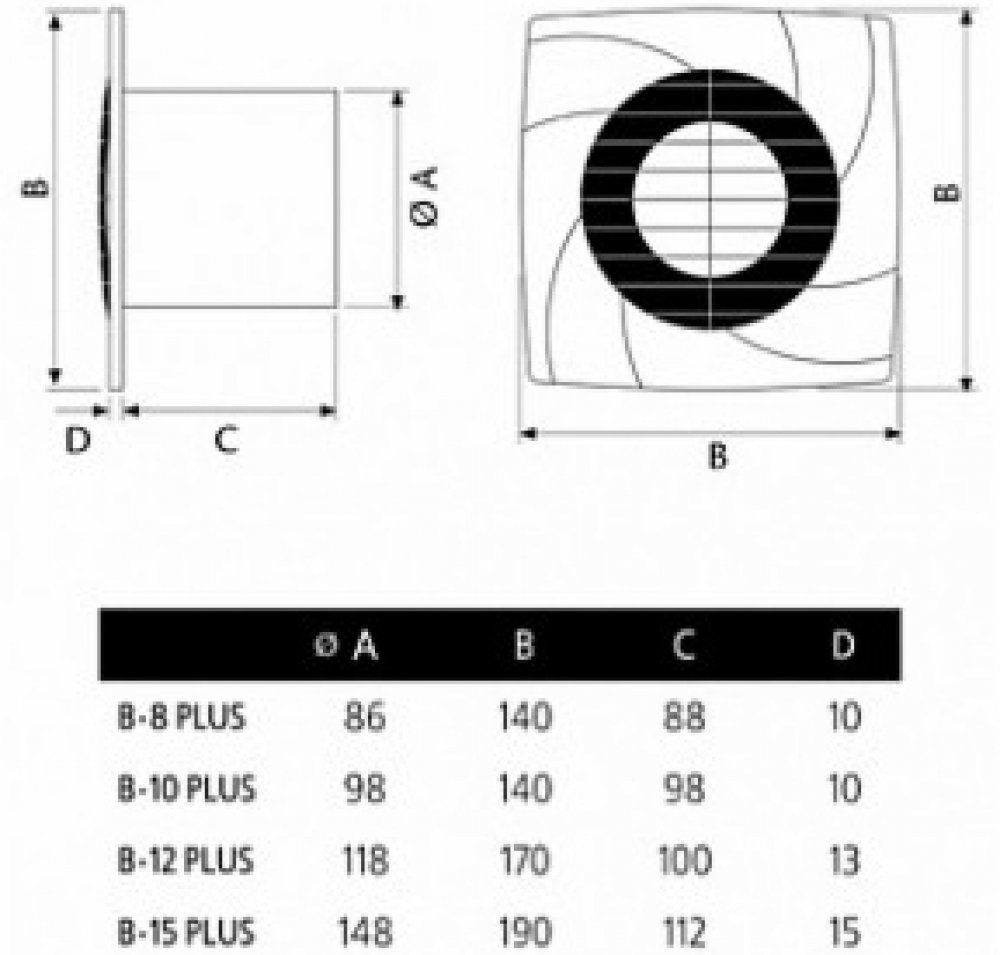

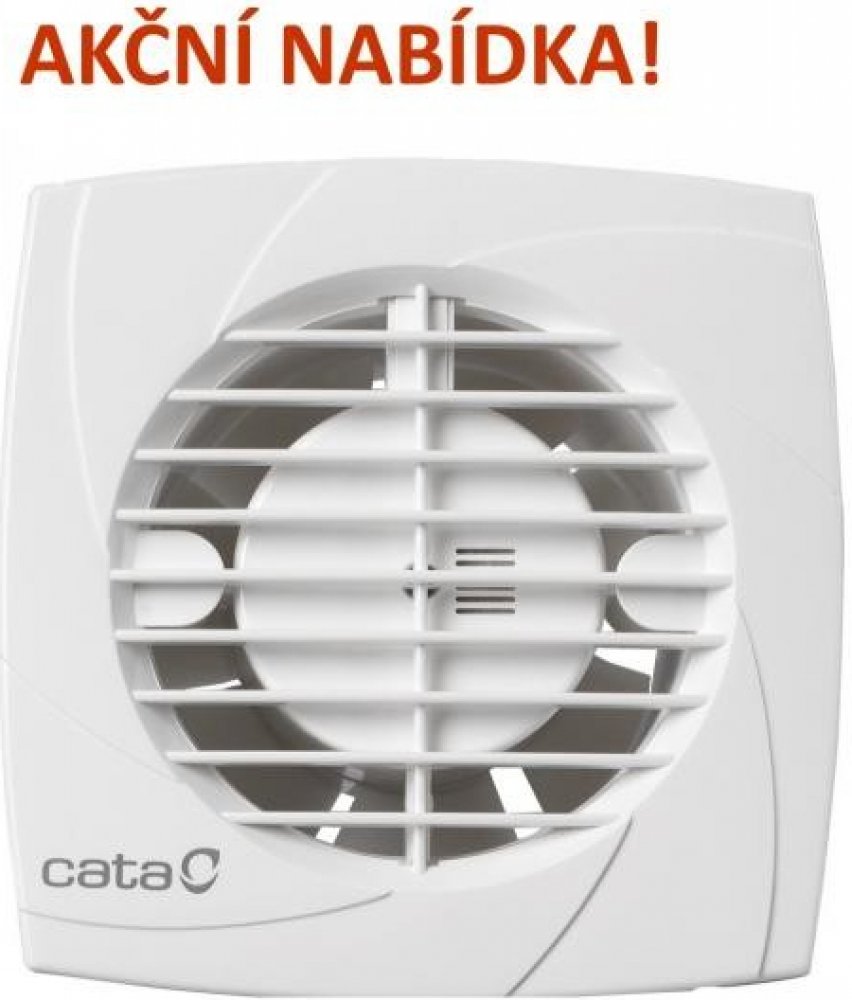

Cata B-15 Plus 983000

CHARAKTERISTIKA

Axiální ventilátory s nízkým čelním krytem (vestavné). Vyznačují se velmi nízkou

provozní hlučností, snadnou montáží a snadnou údržbou.



POUŽITÍ

Odsávání přes zeď nebo přes okno (po zakoupení okenní soupravy) nebo do kratších

potrubí s nízkou tlakovou ztrátou. Ventilátory lze montovat jak ve svislé, tak i v

horizontální poloze. Ventilátor je určen pro provoz ve vnitřním základním prostředí

s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu,

mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor

nenamrzal a nestékal do něj kondenzát vody z potrubí.



SKŘÍŇ

Skříň a čelní kryt jsou zhotoveny z mechanicky odolného termoplastu ABS bílé

barvy s vysokou barevnou stálostí. Vstupní mřížka má trvale otevřené žaluzie a je

snímatelná. Na spodní hraně je čelní kryt zajištěn jedním šroubem.



OBĚŽNÉ KOLO

Axiální oběžné kolo je vyrobeno z ABS.



MOTOR

Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou

dobu životnosti a axiálním ložiskem pro horizontální montáž. Motor je opatřen

tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40o C. Stupeň krytí je IPX4.

Napájení 230 V / 50 Hz.



SVORKOVNICE

Svorkovnice je přístupná po odšroubování zajišťovacího šroubu, po sejmutí čelního

krytu a demontáži krytky uprostřed ventilátoru. Jednotlivé svorky mají písmenné

označení:

N – nulový vodič

L – fáze

SL – ovládací fáze (modely T a H)



OVLÁDACÍ PRVKY

Pod krytkou svorkovnice jsou rovněž přístupné ovládací prvky pro nastavení

požadovaného zpoždění doběhu či vlhkosti (u modelů s příslušnou výbavou).



SMĚR PRŮTOKU

Směr průtoku odsávaného vzduchu je od mřížky čelního krytu k zadnímu výfukovému

hrdlu. Změna směru průtoku není možná.



MONTÁŽ

Ventilátory lze montovat jak na zeď, tak i do stropu. Pro rychlou a snadnou montáž

do plastového potrubí lze využít systému QUICK FIX GRIP – rozpěrných pacek, které

se pomocí zpředu přístupných šroubů v trubce rozepřou a ventilátor zafixují. Součástí

balení jsou i hmoždinky a vruty pro standardní způsob montáže. Ventilátor má pro

tento způsob montáže pod čelním krytem čtyři otvory v rozích skříně.



ZPĚTNÁ KLAPKA

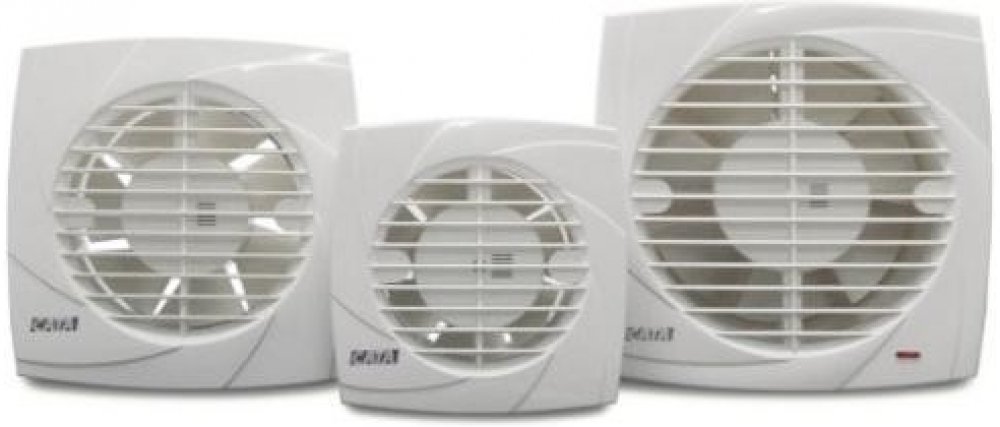

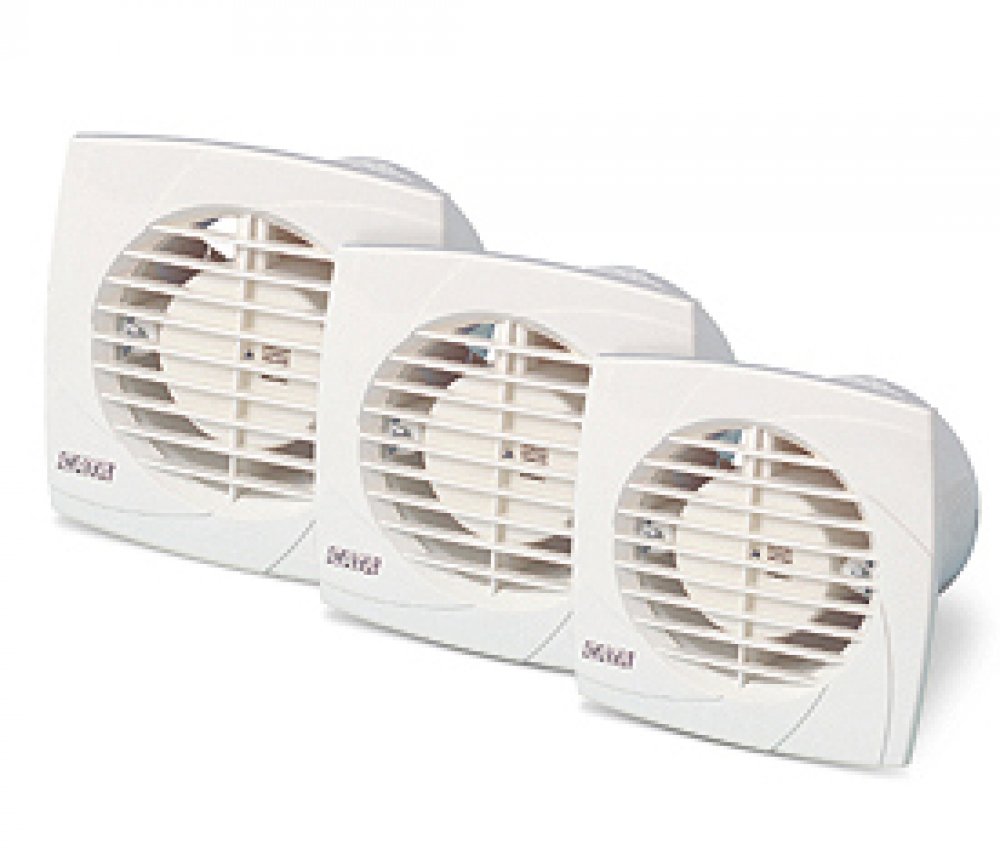

Ventilátory řady B PLUS lze opatřit zpětnou klapkou, kterou je možné objednat jako

zvláštní příslušenství (s výjimkou modelu B 8 PLUS).



REGULACE OTÁČEK

Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.



HLUK

Hladina hluku je měřena ve vzdálenosti 2 m v ose sání při plném chodu ventilátoru.



ÚDRŽBA

Čelní kryt lze po odšroubování zajišťovacího šroubu sejmout a očistit.



VÝBAVA

Ventilátor je bez elektrických funkcí.



INDIKACE

U modelů označených H svítí červená kontrolka na čelním krytu po dobu přítomnosti

fáze na pomocné ovládací svorce (indikuje režim nuceného běhu – manuální sepnutí

bez ohledu na úroveň vlhkosti v místnosti).
