CAIS Sada pro výrobu samonosné posuvné brány do 6,5m, KIT DEMO MZE 23 s pohonem NICE Robus RBS600, Zn

Sada komponentů KIT DEMO MZE 23 pro výrobu samonosných posuvných bran s šířkou průjezdu do 6,5 m/625 kg. Všechny součásti sady jsou pozinkované.
Novinka!
Aktuálně máme v nabídce pozinkovaný C-profil 95x86x5 o celkové délce 9 metrů (v kuse).
Tento profil je k dispozici pouze k osobnímu odběru v naší prodejně v Novém Městě nad Váhom. Pro více informací nás neváhejte kontaktovat.

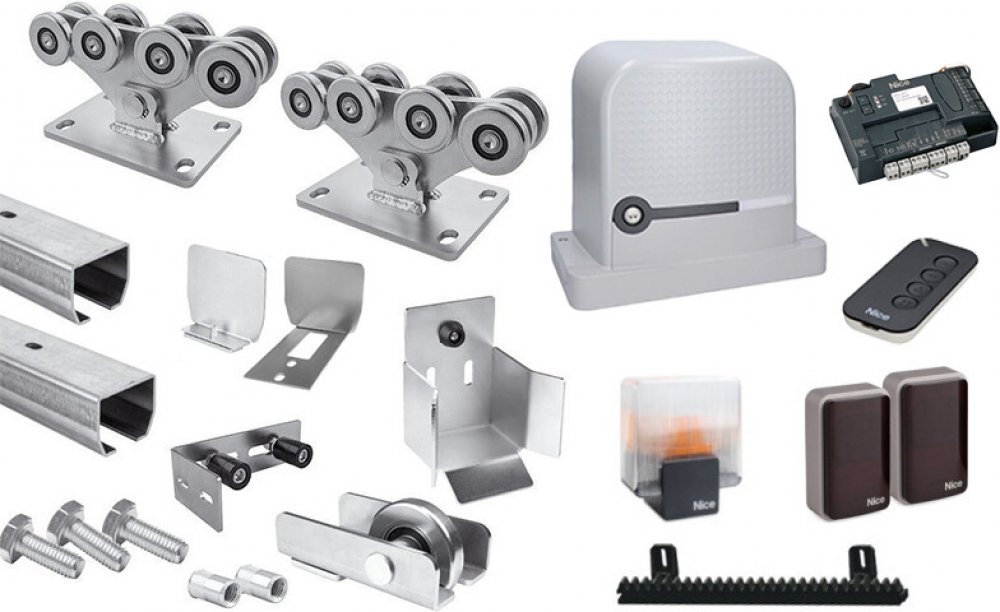

Sada SADA-RBS600-CAIS-DEMO-MZE-23 obsahuje:
1 ×
C-profil 95x86x5mm s otvory pro šrouby, Zn, 6m
CAIS-STAGE-MZ-6
Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Pozinkovaná úprava.
-
Sada šroubů a nýtovacích matic pro upevnění
Detail
1 ×
C-profil 95x86x5mm s otvory pro šrouby, Zn, 3m
CAIS-STAGE-MZ-3
Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Pozinkovaná úprava.
-
Sada šroubů a nýtovacích matic pro upevnění
Detail
2 ×
Vozík s 8 ložiskovými válečky
CAIS-SPEED-ME
Pozinkovaný ocelový vozík s 8 kovovými koly.
Detail
1 ×
Spodní rampa - pro profil C 95x86x5
CAIS-RUN-M
Spodní rampa posuvné brány je zasunuta do C-profilu a upevněna k němu pomocí přítlačné desky. Nájezdová rampa se při zavírání odlehčí na spodní zarážce.
Detail
1 ×
Spodní zarážka pro profil C 95x86x5
CAIS-LAST-M
Dojezdová kapsa je umístěná ve spodní části dorážecího sloupku. Odlehčuje tlakové a tahové síly působící na vozíky při zavřené bráně.
Detail
1 ×
Kryt profilu C 95x86x5
CAIS-PILOT-MN
Krytka C-profilu posuvné brány se instaluje na začátek, případně i na konec vodícího C-profilu. Vkládá se do C-profilu a je k němu připevněna pomocí přítlačné desky.
Detail
1 ×
Kryt z profilu C 95x86x5 s nájezdovou rampou
CAIS-PILOT-MR
Kryt CAIS PILOT MR pro C-profil posuvné brány se instaluje v horní části vedení C-profilu. Kryt je připevněn k rampě brány CAIS RUN M.
Detail
1 ×
Horní vedení se dvěma válečky pro posuvné brány
CAIS-FRM2
Vedení brány pro vertikální stabilizaci brány v příčném směru.
Detail
6 m
Ozubený hřeben s kovovou výztuhou
LZ-1-1
Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím.
Detail
1 ×
NICE MYGO4 - čtyřkanálové dálkové ovládání
NICE
NICE MYGO4 - čtyřkanálové dálkové ovládání, plovoucí kód, 433,92 MHz
Detail
1 ×
NICE EPMB - Era Photocell Medium - fotobuňky s připojením BlueBUS
NICE-EPMB
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření.
Detail
1 ×
LED maják s anténou NICE ELDC
NICE-ELDC
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m).
Detail
1 ×
Samostatná jednotka NICE Robus RBS600
NICE
Pohon NICE Robus RBS600 pro brány do hmotnosti křídla 600 kg a délky křídla 8 m. Pohon obsahuje zabudovanou řídicí jednotku NICE MCU1R30 s integrovaným přijímačem.
-
2x Indukční spínač
Detail
1 ×
Instalační příručka pro samonosnou sadu CAIS
Stáhnout
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.
1 ×
Montážní manuál k pohonu NICE Robus RBS
Stáhnout
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.
Výhody a vlastnosti sady CAIS-DEMO-MZE-23
- Snadná montáž díky propracovaným detailům a rychlá instalace díky C-profilu přišroubovanému ke konstrukci, protože C-profil není třeba svařovat.
- Součástí dodávky jsou upevňovací šrouby a nýtovací matice k upevnění C-profilu ke konstrukci pomocí otvorů v C-profilu, které jsou rozmístěny minimálně každých 400 mm.
- Žárově pozinkovaný C-profil 270 g/m2 se sériovým číslem a 100% testovaný s vozíky je stejně přesný, jako když střílí.
- Vysoce kvalitní ložiska vozíku. Středy kol vozíku jsou vrtané, nikoli řezané laserem.
- Testováno od -37°C do +50°C
- Německá ocel. Japonští roboti. Vyrobeno v České republice.
Ukázková vhodnost použití sady pro výrobu samonosné posuvné brány CAIS-DEMO-MZE-23
Sada je vhodná pro šířku průjezdu až 6,5 m a celkovou hmotnost brány 625 kg. Následující nákres ukazuje rozměry pro ilustrativní šířky křížení s návrhem vhodných konstrukčních profilů. V následující tabulce jsou uvedeny rozměry patek pro každou šířku průjezdu samonosné posuvné brány.
Průřez brány s vozíky a vodítky
Původní kód výrobce: CAIS MZE 23 1710073
