CAIS Sada pro výrobu samonosné posuvné brány do 4,5m s pohonem NICE Robus RBS400, Fe

Sada komponentů KIT ENZO SB 03 pro výrobu samonosné posuvné brány se šířkou průjezdu do 4,5 m a hmotností brány do 400 kg. Všechny součásti kromě profilu C jsou pozinkované.

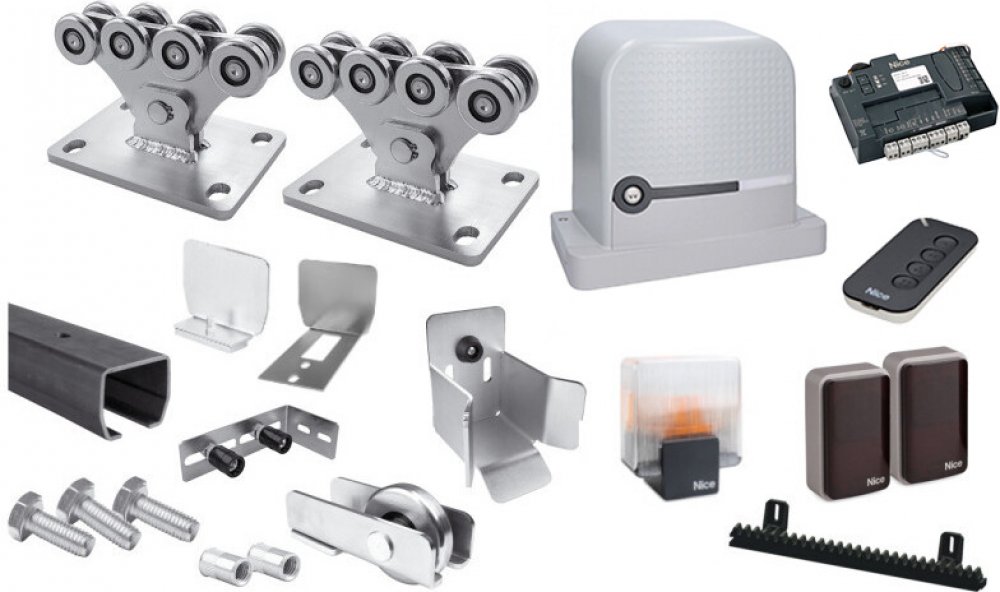

Sada SADA-RBS400-ENZO-SB-03 obsahuje:
1 ×
C-profil 73x61x3,5mm s otvory pro šrouby, Fe, 6m
CAIS-STAGE-SB-6
Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Surová ocel bez povrchové úpravy.
-
Sada šroubů a nýtovacích matic pro upevnění
Detail
2 ×
Vozík s osmi ložiskovými válečky
CAIS-SPEED-S
Pozinkovaný ocelový vozík s 8 kovovými koly.
Detail
1 ×
Spodní rampa - pro C-profil 73x61x3,5
CAIS-RUN-S
Spodní rampa posuvné brány je zasunuta do C-profilu a upevněna k němu pomocí přítlačné desky. Nájezdová rampa se při zavírání odlehčí na spodní zarážce.
Detail
1 ×
Spodní doraz pro C-profil 73x61x3,5
CAIS-LAST-S
Dojezdová kapsa je umístěná ve spodní části dorážecího sloupku. Odlehčuje tlakové a tahové síly působící na vozíky při zavřené bráně.
Detail
1 ×
Horní vedení se dvěma válečky pro posuvné brány
CAIS-FRS2
Vedení brány pro vertikální stabilizaci brány v příčném směru.
Detail
1 ×
Kryt profilu C 73x61x3,5
CAIS-PILOT-SN
Krytka C-profilu posuvné brány se instaluje na začátek, případně i na konec vodícího C-profilu. Vkládá se do C-profilu a je k němu připevněna pomocí přítlačné desky.
Detail
1 ×
Kryt profilu C 73x61x3,5 s nájezdovým nástavcem
CAIS-PILOT-SR
Kryt CAIS PILOT SR pro C-profil posuvné brány je instalován v horní části vedení C-profilu. Kryt je připevněn k rampě brány CAIS RUN S.
Detail
1 ×
Samostatná jednotka NICE Robus RBS400
NICE
Pohon NICE Robus RBS400 pro brány do hmotnosti křídla 400 kg a délky křídla 8 m. Pohon obsahuje zabudovanou řídicí jednotku NICE MCU1 s integrovaným přijímačem.
Detail
1 ×
NICE MYGO4 - čtyřkanálové dálkové ovládání
NICE
NICE MYGO4 - čtyřkanálové dálkové ovládání, plovoucí kód, 433,92 MHz
Detail
1 ×
NICE EPMB - Era Photocell Medium - fotobuňky s připojením BlueBUS
NICE-EPMB
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření.
Detail
1 ×
LED maják s anténou NICE ELDC
NICE-ELDC
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m).
Detail
4 m
Ozubený hřeben s kovovou výztuhou
LZ-1-1
Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím.
Detail
1 ×
Instalační příručka pro samonosnou sadu CAIS
Stáhnout
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.
1 ×
Montážní manuál k pohonu brány NICE ROBUS RBS
Stáhnout
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.
VÝHODY A VLASTNOSTI STAVEBNICE CAIS ENZO SB 03
- Snadná montáž díky propracovaným detailům a rychlá instalace díky C-profilu přišroubovanému ke konstrukci, protože C-profil není třeba svařovat
- Upevňovací šrouby a nýtovací matice v balení pro upevnění C-profilu ke konstrukci prostřednictvím otvorů v C-profilu, které jsou rozmístěny nejméně po 400 mm
- C-profil surové oceli bez povrchové úpravy se sériovým číslem a 100% testovaný s vozíky je stejně přesný jako při střelbě.
- Vysoce kvalitní ložiska vozíku. Středy kol vozíku vrtané, ne řezané laserem
- Testováno od -37°C do +50°C
- Německá ocel. Japonští roboti, Made in Czech Republic
UKÁZKA VHODNOSTI POUŽITÍ STAVEBNICE PRO VÝROBU SAMONOSNÉ POSUVNÉ BRÁNY CAIS ENZO SB 03
Sada je vhodná pro šířku průjezdu až 4,5 m a celkovou hmotnost brány 450 kg. Následující nákres ukazuje rozměry pro ilustrativní šířky křížení s návrhem vhodných konstrukčních profilů. V následující tabulce jsou uvedeny rozměry patek pro každou šířku průjezdu samonosné posuvné brány.
