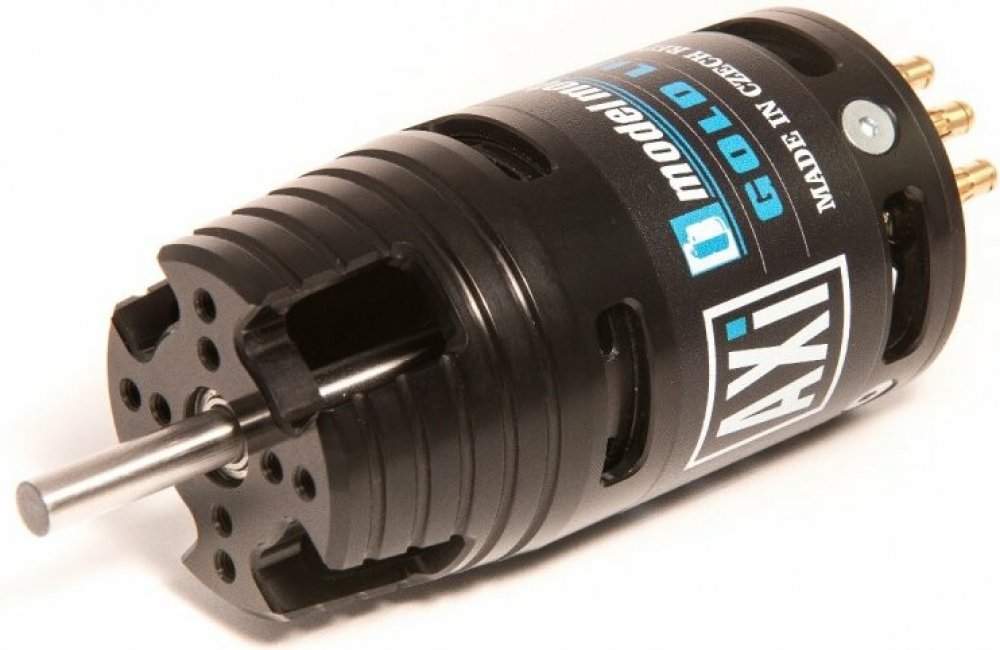

AXI 2820/14 Cyclone KV860 střídavý motor

Motory řady Cyclone mají zcela novou koncepci – vycházejí sice z motorů AXI V2 Long, ale jejich rotační plášť je uzavřen do vnějšího pouzdra, takže odpadají problémy spojené s instalací do omezených prostor v přídích trupů motorových větroňů. Zcela je vyloučeno riziko kontaktu otáčejícího se pláště s kabely nebo jinými částmi modelu. Stejně jako u motorů AXI V2 Long je použita speciální vnitřní konstrukce s integrovaným chladícím systémem na principu turbínového efektu proudění vzduchu, která udržuje vinutí motoru chladnější. Přední čelo je kónicky prodloužené pro snadnou montáž do trupů větroňů o malém průměru přídě.
Robustní a spolehlivé vysokovýkonné střídavé motory řady AXI 2820/xx Cyclone s otočným pláštěm a neodymovými magnety mají kalenou hřídel o průměru 5 mm uloženou ve čtyřech kuličkových ložiscích, která zajišťují velmi dobrou mechanickou stabilitu při normální i obrácené montáži a dovolují vysoká dynamická zatížení běžná při akrobatickém létání a zaručují velmi vysokou životnost. Rotory motorů řady AXI 2820/xx Cyclone jsou vyváženy na nejmodernějším dynamickém vyvažovacím zařízení od renomované společnosti Schenck. Kvalitní japonská ložiska, dodávaná do motorů řady Cyclone se vyznačují vyšší životností a tichým chodem.
Motory řady AXI 2820/xx Cyclone jsou díky svému velkému kroutícímu momentu vhodné pro přímý pohon velkých vrtulí bez nutnosti použít převodovku, což zajišťuje velmi dobrou účinnost celého pohonu.
Systém označování motorů: AXI xxYY/zz
xx - průměr statoru v mm
YY - délka statoru v mm
zz - počet závitů
AXI 2820/14 Cyclone je střídavý motor učený pro pohon modelů s letovou hmotností do 2400 g s napájením z tří- nebo čtyřčlánkového akumulátoru Li-poly. Výborně se hodí pro velké termické větroně do 2800-3000 mm (Riser 100, Bird of Time apod.), pro něž je příznivější použití vrtule o velkém průměru s nízkými otáčkami.
Montáž motoru: AXI 2820/14 Cyclone je konstruován pro přední montáž. Proupevnění použijte čtyři šrouby M3, které zasahují do čela motoru v rozmezí 4-5 mm. Motorová přepážka by měla být z 5 mm letecké překližky.
Sada motoru obsahuje: střídavý motor AXI 2820/14 V2 Long s kabely, návod.
Napájení LiXX článků
3 - 4
Otáčky na Volt [ot./min/V]
860
Počet závitů
14
Vnitřní odpor [mOhm]
78
Proud naprázdno [A]
1.6
max. účinnost [%]
88
Proud při max. účinnosti (η>75%) [A]
15 - 30
Max. špičkový proud (60 s) [A]
40
Max. výkon [W]
530
Průměr [mm]
40
Délka [mm]
69
Průměr hřídele [mm]
5
Hmotnost [g]
197
Počet pólů
14
Časování [°]
15 - 25
Regulátor [A]
40 - 50
Větroň do hmotnosti [g]
2400
Doporučená vrtule
3S: 13x6,5"
