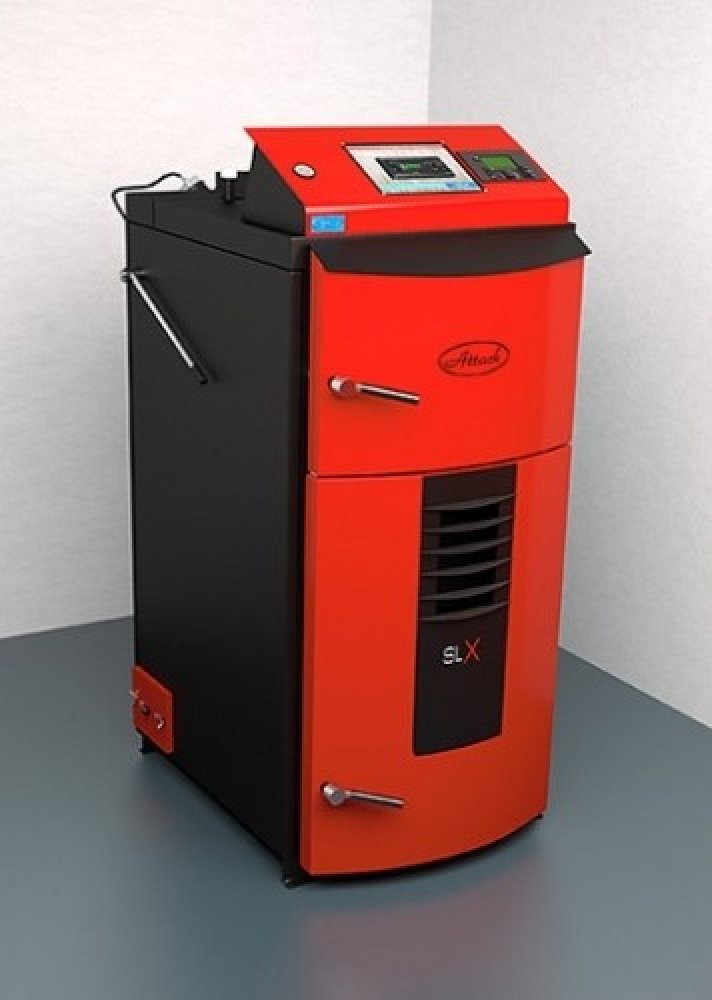

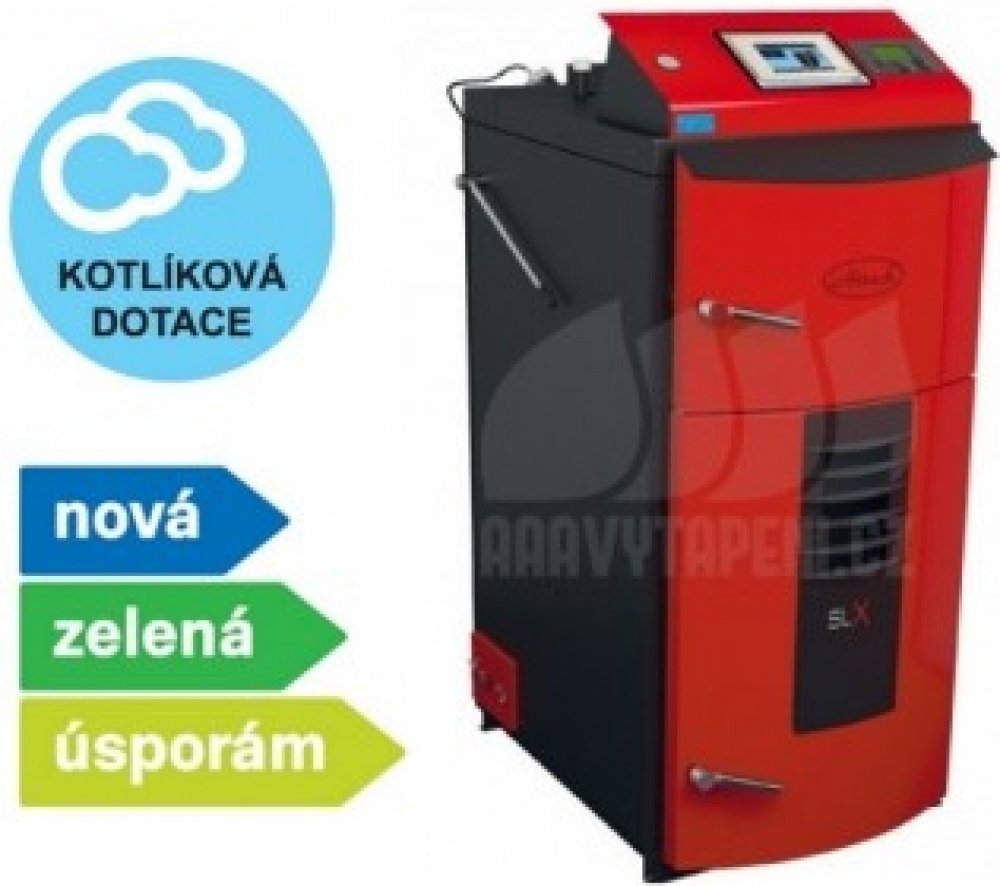

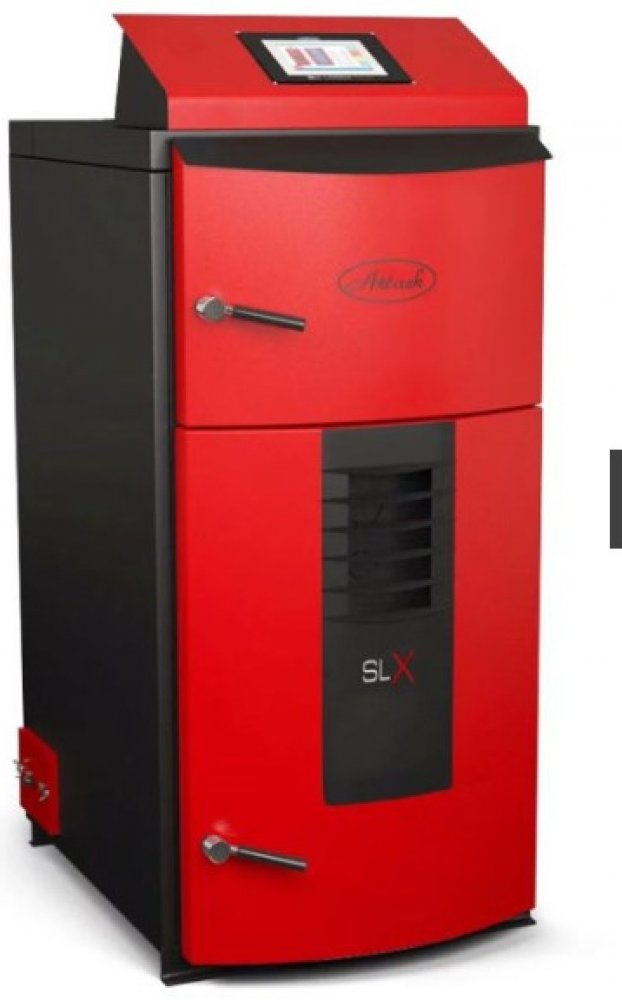

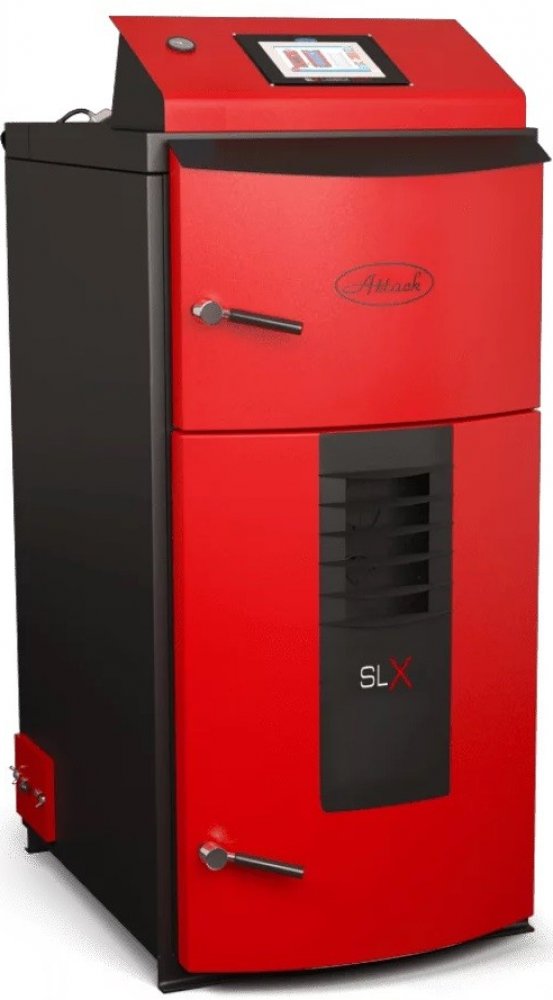

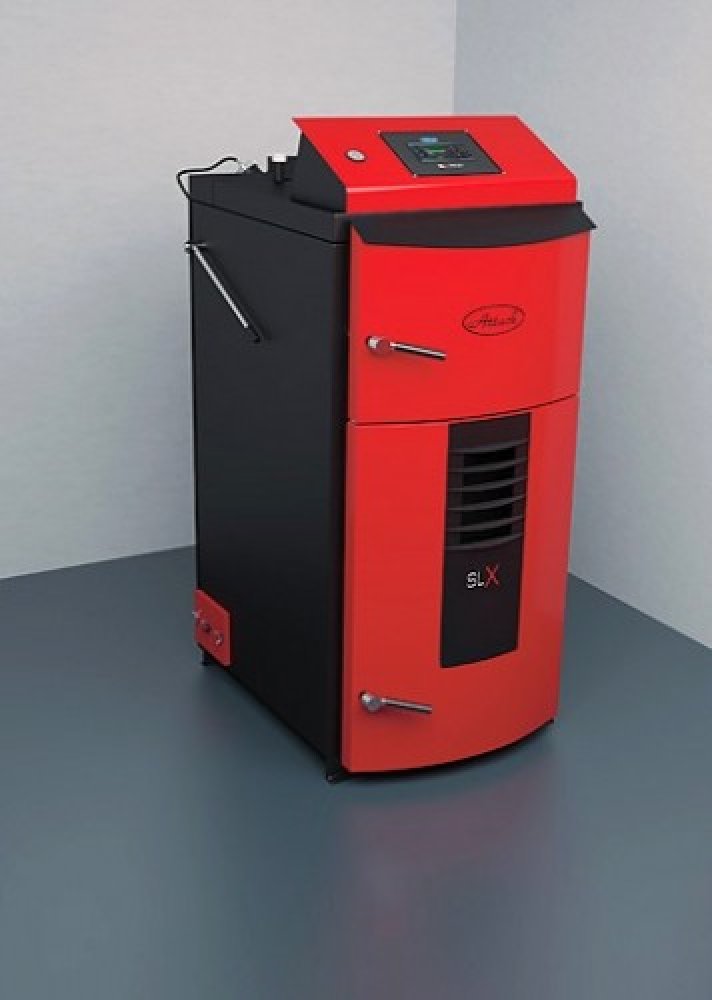

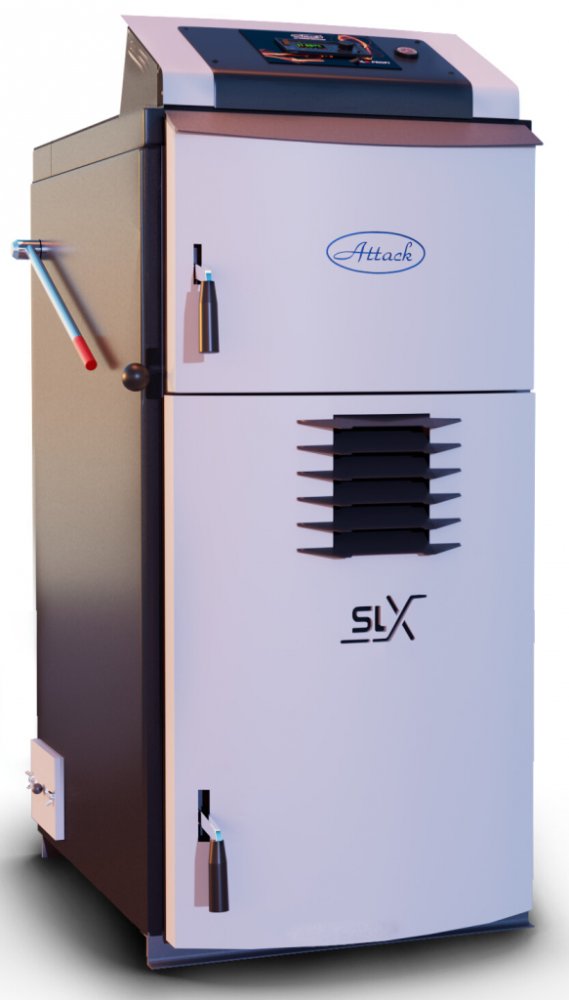

Attack SLX 20 Profi 20SLXP
Attack 570 kg na tuhá paliva 20 kW 5 ocelové zplyňovací stacionární 91.8 % 1472 mm 703 mm 1337 mm 150 mm 200 dm3
Objemná přikládací komora
Moderní a inovativní design ekologického kotle
Vysoce účinný trubkový výměník „spaliny-voda“ s turbulátory
Účinnost kotle 90,3–91,8 %
Široká výkonová škála kotle 20–55 kW
2 modifikace – PROFI a LAMBDA Touch
Čištění výměníku turbulátory, pohybem páky
Nadstandardní objem nakládací komory kotle, jaký na trhu nenajdete, od 200–230 l, která zajistí delší výdrž vytápění na jedn...
Objemná přikládací komora
Moderní a inovativní design ekologického kotle
Vysoce účinný trubkový výměník „spaliny-voda“ s turbulátory
Účinnost kotle 90,3–91,8 %
Široká výkonová škála kotle 20–55 kW
2 modifikace – PROFI a LAMBDA Touch
Čištění výměníku turbulátory, pohybem páky
Nadstandardní objem nakládací komory kotle, jaký na trhu nenajdete, od 200–230 l, která zajistí delší výdrž vytápění na jedno naložení paliva
Suchý plášť umístěn po obvodu celé ložné komory – zvýšená ochrana proti dehtování komory
Možnost spalování měkkého i tvrdého dřeva, dřevěných briket
Možnost přikládat velké kusy dřeva – délka komory je 690 mm (od 40 kW 790 mm), což zákazníkovi šetří čas při dělení dřeva, kdy klasickou metrovici dělí na půlmetrové kusy
Minimální množství popela
Zdokonalené spalování a nižší spotřeba dřeva
Komfort zákazníka, provozní spolehlivost a jednoduchá obsluha a údržba
Vyroben ze speciální kotlové oceli tloušťky 6 mm pro zajištění dlouhé životnosti kotle
Odtahový ventilátor pro rovnoměrné a efektivní spalování a bezprašný provoz
Možnost verze LAMBDA Touch – nejpokročilejší technologie řízení procesu spalování pro dosažení vynikajících hodnot emisí a účinnosti
Automatické odstavení kotle po vyhoření paliva
Vybaven dochlazovacím okruhem proti přehřátí vody v kotli
Žárobetonové tvarovky odolné do teploty 1 350 °C, což zaručuje nejlepší parametry spalování
Kotel splňuje kritéria nejvyšší třídy podle evr. normy EN 303-5, 5.emisní třída
Řada kotlů ATTACK 7000 – SLX je vybavena účinnějším trubkovým výměníkem „spaliny-voda“. Ve výměníku jsou osazeny speciální pohyblivé turbulátory, které slouží k brždění a vytváření turbulentního proudění spalin přes výměník, čímž se dosahuje vyššího přestupu tepla přes ocelovou stěnu výměníku do topné vody. Turbulátory zároveň slouží k vyčištění výměníku, čímž ho udržují čistý, kdy výměník dosahuje nejefektivnější provozní parametry – vysokou účinnost.Z technického hlediska se jedná o řadu kotlů s vysokou účinností, nízkou teplotou spalin a efektivnějším spalovacím procesem. Dosahovaná účinnost kotle ATTACK SLX je vyšší než 90 %. Instalací účinnějšího kotle řady ATTACK SLX dojde ke značnému snížení provozních nákladů, promítnutému v úspoře paliva oproti kotlům s nižší účinností spalujícím stejné palivo.Z celospolečenského hlediska se jedná o environmentálně příznivý zdroj, který spaluje dřevní biomasu, která je CO2neutrálním palivem. Z hlediska tvorby škodlivých emisí je během provozu při verzi LAMBDA Touch dosahovaná průměrná hodnota koncentrace CO ve spalinách na úrovni pod 200 mg/m3 přepočítaných na 10 % O2.
ATTACK PROFI, generace „PID“, je pokročilejší regulátor vhodný ke každodennímu vytápění, zejména rodinných domů, různých provozů či jiných pravidelně vytápěných objektů. Disponuje PID řízením otáček ventilátoru, čímž dokáže precizně řídit teplotu spalin a tím dosahovat vynikající účinnost. Kromě samotného kotle dokáže ovládat i dvě čerpadla, a to čerpadlo topného okruhu a čerpadlo nabíjení akumulační nádrže nebo TUV. Je mimořádně vhodný pro použití s akumulační nádrží, protože má v sobě integrovanou logiku správného nabíjení akumulační nádrže a její ochrany proti vybití energie přes kotel. Jednoduché ovládání zajišťuje přehledný displej s množstvím okamžitých informací, jako jsou kotlová teplota, teplota spalin zda teplota v akumulační nádrže. Samozřejmostí je vysoká spolehlivost, dlouhá životnost a automatické odstavení po dohoření paliva.
HLAVNÍ VÝHODY OVLÁDÁNÍ:
Vylepšená elektronika s plynulou PID regulací otáček ventilátoru na základě teploty spalin
Fuzzy logic – úprava pracovního cyklu spalování dřeva do ideálních podmínek
Vyšší účinnost kotle a stabilní spalování
Více možností řízení, včetně čerpadla nabíjení akumulační nádrže, čerpadla nabíjení TUV nebo cirkulačního čerpadla topných okruhů
Možnost řízení cirkulačního čerpadla termostatem
Přehledný displej zobrazující provoz jednotlivých prvků
Typ kotle
Parametr
Jednotka
SLX20
SLX25
SLX30
SLX35
SLX40
SLX45
SLX50
SLX55
Jmenovitý výkon kotle
kW
20
25
30
35
40
45
50
55
Rozsah výkonu
kW
10 – 20
12,5 – 25
15 – 30
17,5 – 35
20 – 40
22,5 – 45
25 – 50
27,5 – 55
Plocha výměníku
m²
2,95
3,32
Objem nakládací komory
dm³
200
230
Rozměr plnícího otvoru
mm
235×445
Předepsaný tah komínu
Pa
23
Předepsaný tah komínu
mbar
0,23
Max. pracovní přetlak vody
kPa
250
Tlaková ztráta na straně vody (DT 10K)
kPa
1,9
2,1
2,4
2,7
3,9
4,5
5,2
6,1
Tlaková ztráta na straně vody (DT 20K)
kPa
0,8
0,9
1,2
1,6
1,9
2,1
2,4
3,2
Hmotnost kotle
kg
570
650
Průměr odtahového hrdla
mm
150
Výška kotle
mm
1472
Šířka kotle
mm
703
Hloubka kotle
mm
1337
1506
Hloubka nakládací komory
mm
690
790
Průměr stoupačky „E“
„
G 6/4
G 2
Průměr zpátečky „F“
„
G 6/4
G 2
Stupeň krytí
IP
21
Elektrický příkon při jmenovitém výkonu
W
42
78
Elektrický příkon při minimálním výkonu
W
31
52
Elektrický příkon v režimu STANDBY
W
< 15
Účinnost kotle
%
91,8
91,6
90,3
90,3
90,4
90,4
90,3
90,3
Třída kotle
—
5
Teplota spalin při jmenovitém výkonu
°C
165
170
175
180
165
170
170
180
Teplota spalin při minimálním výkonu
°C
130
135
140
145
135
140
140
145
Hmot. průtok spalin při jmenovitém výkonu
kg/s
0,018
0,02
0,021
0,023
0,027
0,029
0,031
0,033
Hmot. průtok spalin při minimálním výkonu
kg/s
0,008
0,011
0,014
0,016
0,017
0,021
0,022
0,023
Max. hladina hluku
dB
65
Třída a typ paliva
—
A, kusové dřevo s relativní vlhkostí 12% – 20%, ∅ 50 – 150 mm
Průměrná spotřeba dřeva
kg/h
5,2
6,5
7,8
9,1
10,4
11,7
13
14,3
Orientační spotřeba dřeva za sezónu
—
1 kW = 1 m3
Max. délka polen
mm
650
750
Doba hoření při jmenovitém výkonu*
h
8
7,2
6,5
5,8
6
5,1
4,6
4
Objem vody v kotli
l
117
136
Doporučený objem akumulační nádrže
l
1000 – 2000
2500 – 3500
Napětí
V/Hz
~230/50
Rozsah nastavení teploty topné vody
°C
65 ÷ 85
Zatížitelnost kontaktů regulátoru PROFI
—
2 A/ ~230 V
* v závislosti od druhu paliva a dokonalosti vyplnění komory dřevem
