Atmos DC 50 S
Atmos 433 kg na tuhá paliva 49.9 kW 4 ocelové zplyňovací stacionární 87.7 % levá/pravá panty dvířek 89 l 180 dm3 1260 mm 678 mm 1160 mm 150 mm

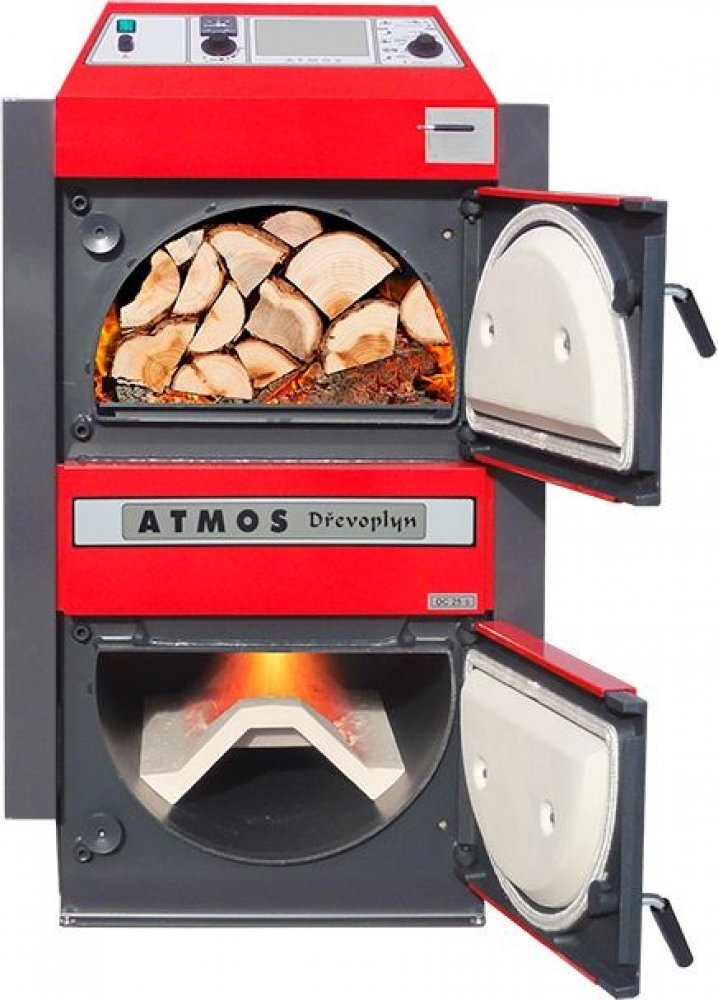

Ekologické zplynovací kotle na dřevo DŘEVOPLYN - s odtahovým ventilátorem a s chladící smyčkou

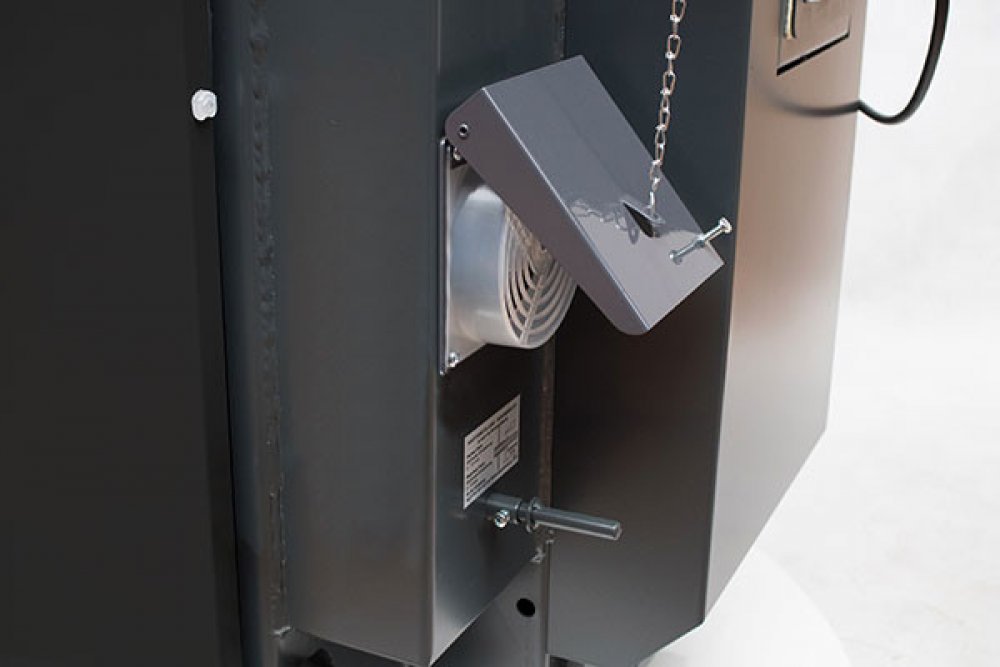

Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle, nebo s použitím tlačného ventilátoru, který vhání spalovací vzduch do kotle.
Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce...
Ekologické zplynovací kotle na dřevo DŘEVOPLYN - s odtahovým ventilátorem a s chladící smyčkou
Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle, nebo s použitím tlačného ventilátoru, který vhání spalovací vzduch do kotle.

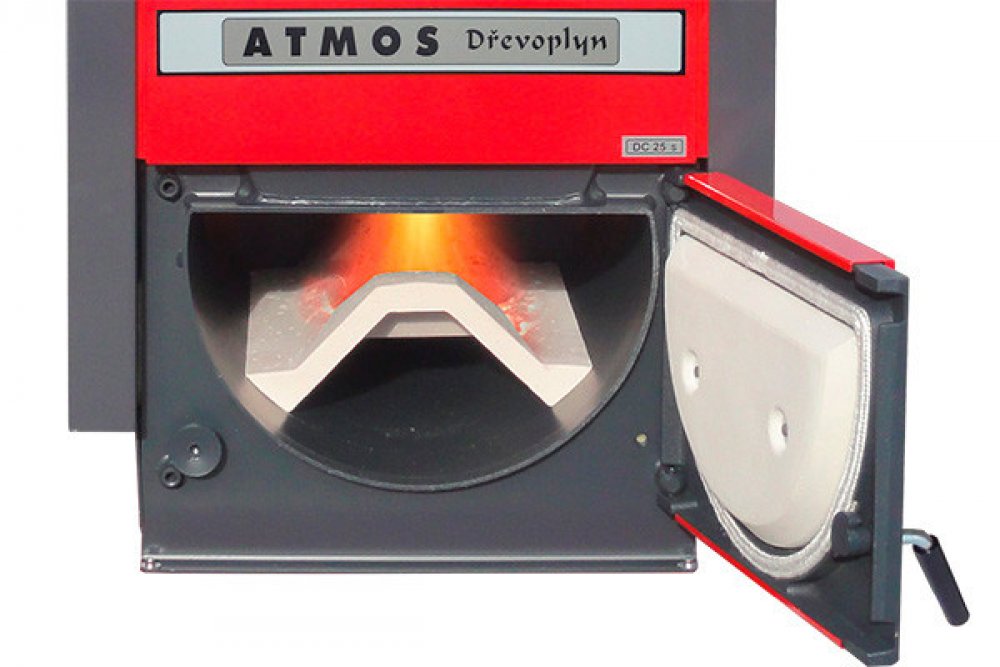

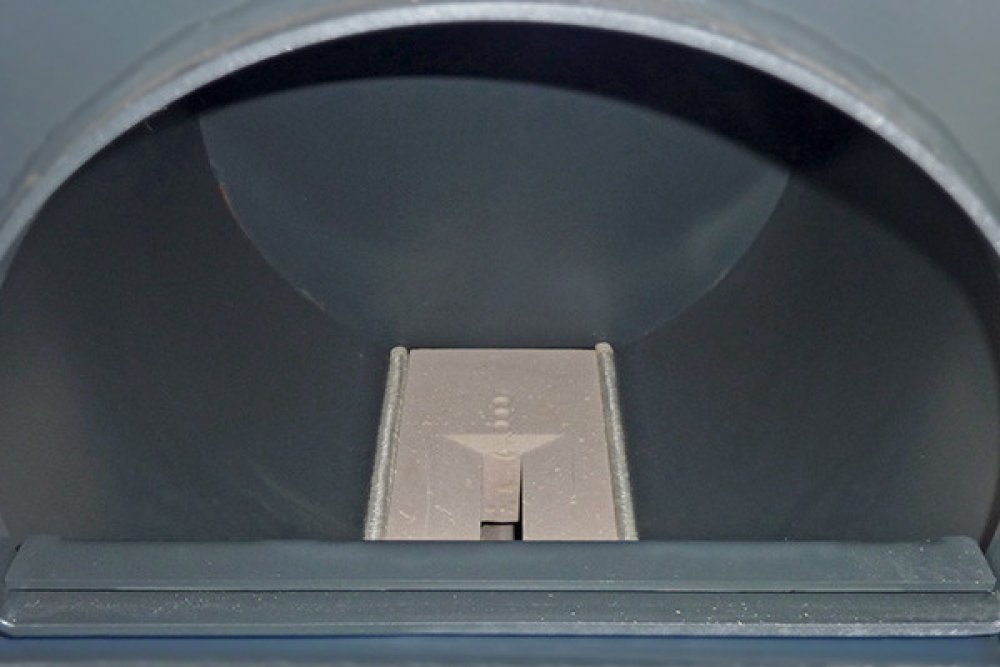

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 8 až 3 mm. Tvoří je násypka paliva (6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Výhody zplynovacích kotlů na dřevo ATMOS
Možnost spalovat velké kusy dřeva
Velký zásobník paliva - dlouhá doba hoření
Vysoká účinnost 81 až 87 % podle typu - primární i sekundární vzduch je předehříván na vysokou teplotu
Ekologické spalování - kotel dle ČSN EN 303-5 třídy 3, 4, 5

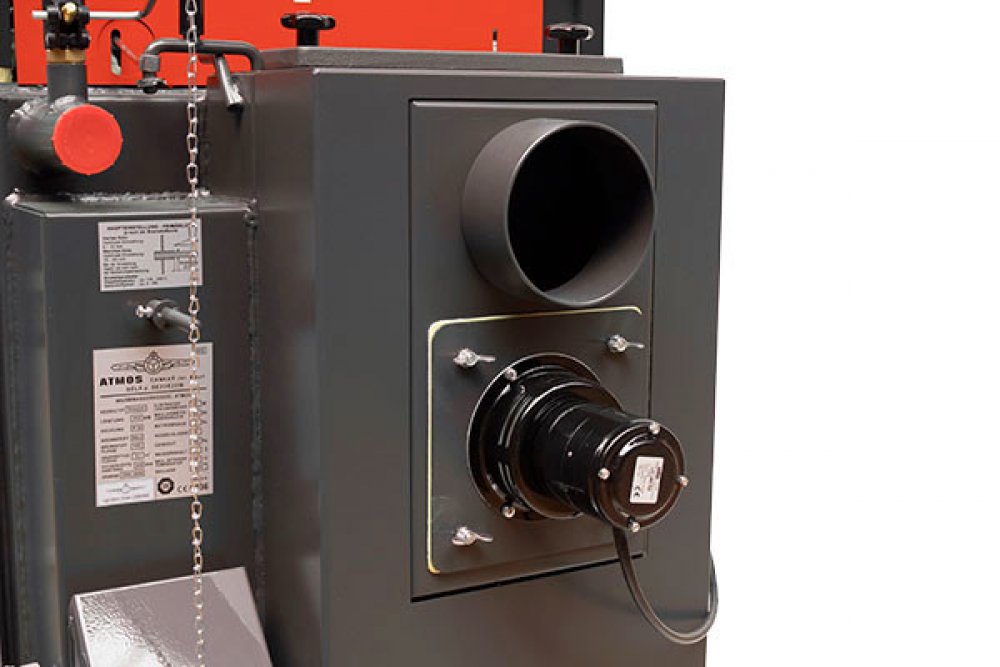

Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře

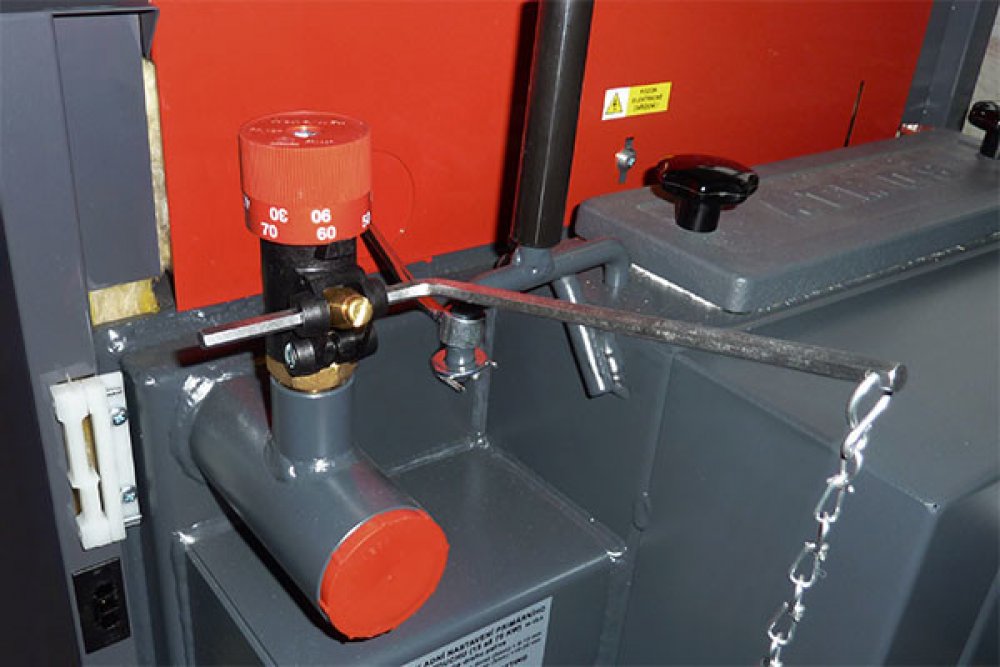

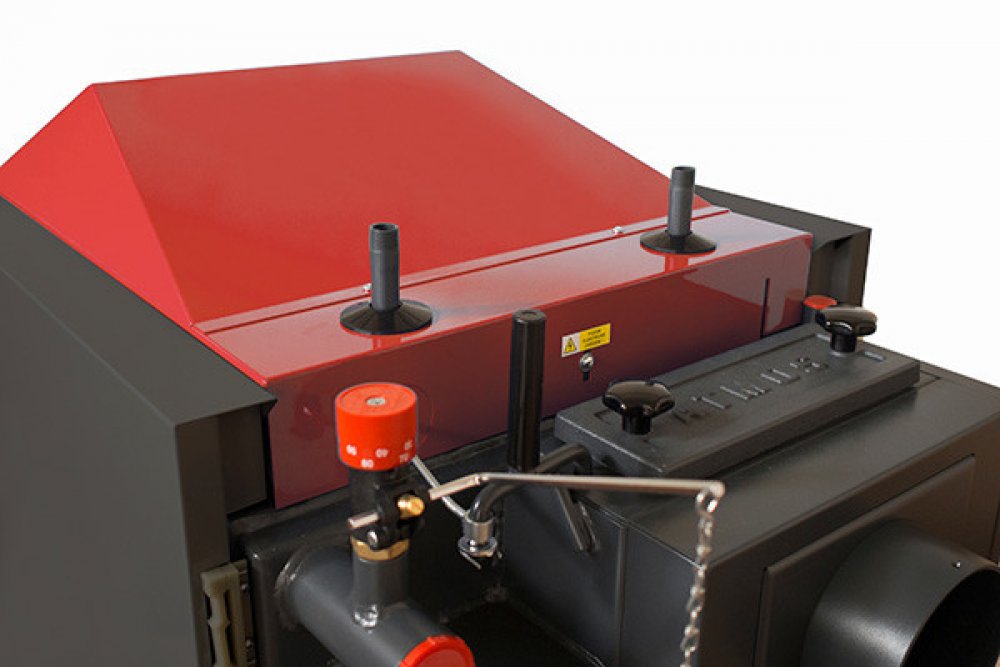

Chladící smyčka proti přetopení – bez rizika poškození kotle
Automatické vypnutí kotle po dohoření paliva – spalinový termostat
Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden)
Kotel bez trubkovnice - snazší čištění
Malé rozměry a nízká hmotnost
Vysoká kvalita
Instalace
Kotle ATMOS musí být zapojeny s LADDOMATEM 21, 22 nebo termoregulačním ventilem pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
technické parametry
DC15E
DC18S
DC22S
DC25S
DC32S
DC40SX
DC50S
DC70S
DC20GS
DC25GS
DC32GS
DC40GS
DC50GSX
DC70GSX
DC75SE
DC100
Rozsah výkonu (kW)
14,9
20
22
25/27
35
40
49,9
70
20
25
32
40
49
70
75
99
Předep. tah komína (Pa)
18
20
23
23
24
24
25
30
20
23
25
25
25
30
30
35
Hmotnost kotle (kg)
280
269
324
326
366
368
433
515
343
431
436
485
538
571
669
820
Objem vody (l)
45
45
58
58
80
80
89
93
64
80
80
90
120
132
190
294
Obsah násypky (dm3)
66
66
100
100
140
140
180
180
87
125
125
170
210
210
345
400
Max. délka dřeva (mm)
330
330
530
530
530
530
730
730
330
530
530
530
530
530
1000
730
Spotřeba na top. sez. ø (prost. metry)
15
20
22
25
35
40
50
70
19
25
32
40
50
70
75
99
Předepsané palivo
Suché dřevo o výhřevnosti 15 - 18 MJ/kg, Ø 80 - 150 mm a o vlhkosti 12 - 20%
Ø 100 - 200 mm
Min. teplota vratné vody
65 °C
Účinnost (%)
81 - 90%
83%
89%
Pozor! Typ kotle DC15E není vybaven ventilátorem!
Pozor! Typ DC70S, DC100 je vybaven pouze tlačným ventilátorem!
LEGENDA K NÁKRESU KOTLŮ
