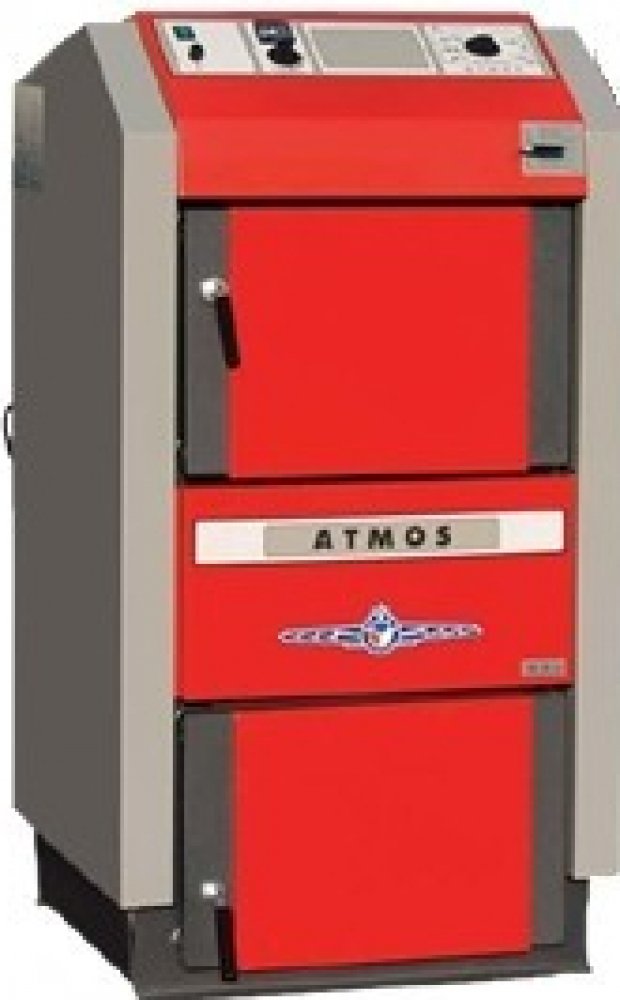

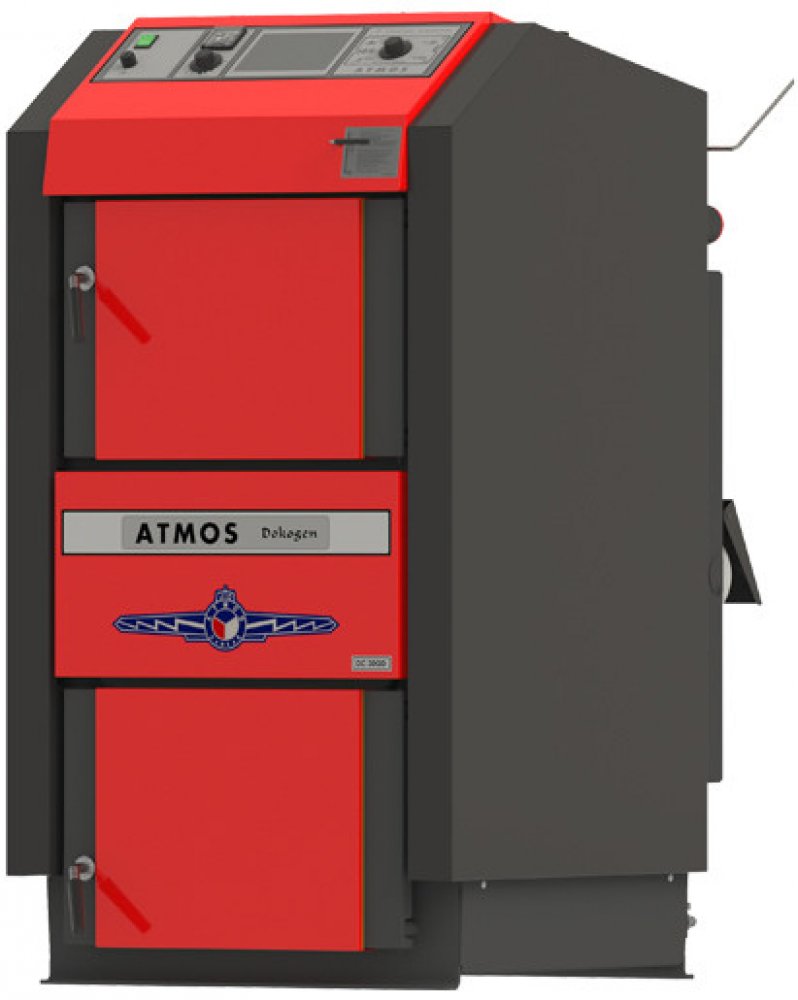

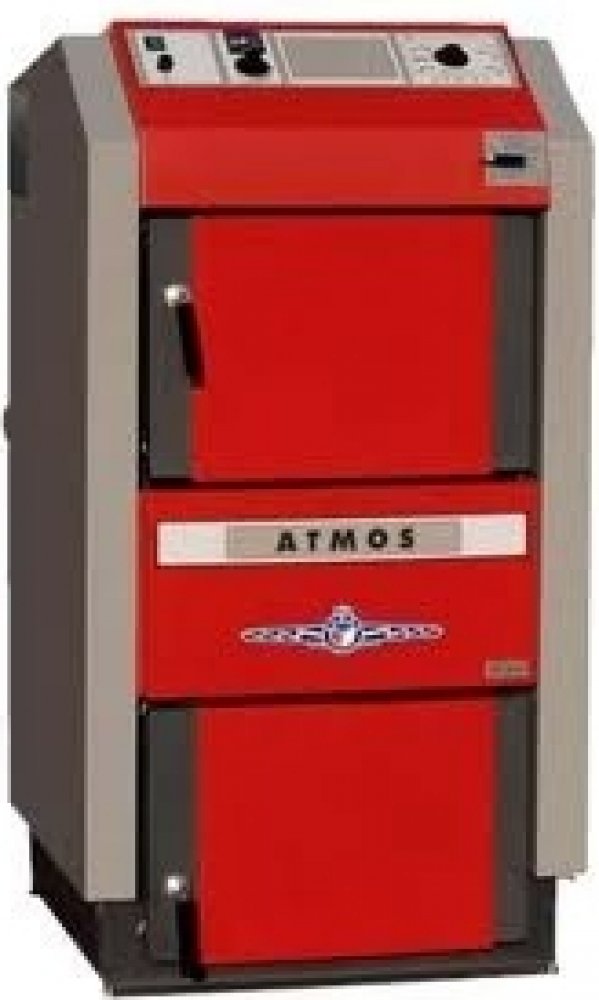

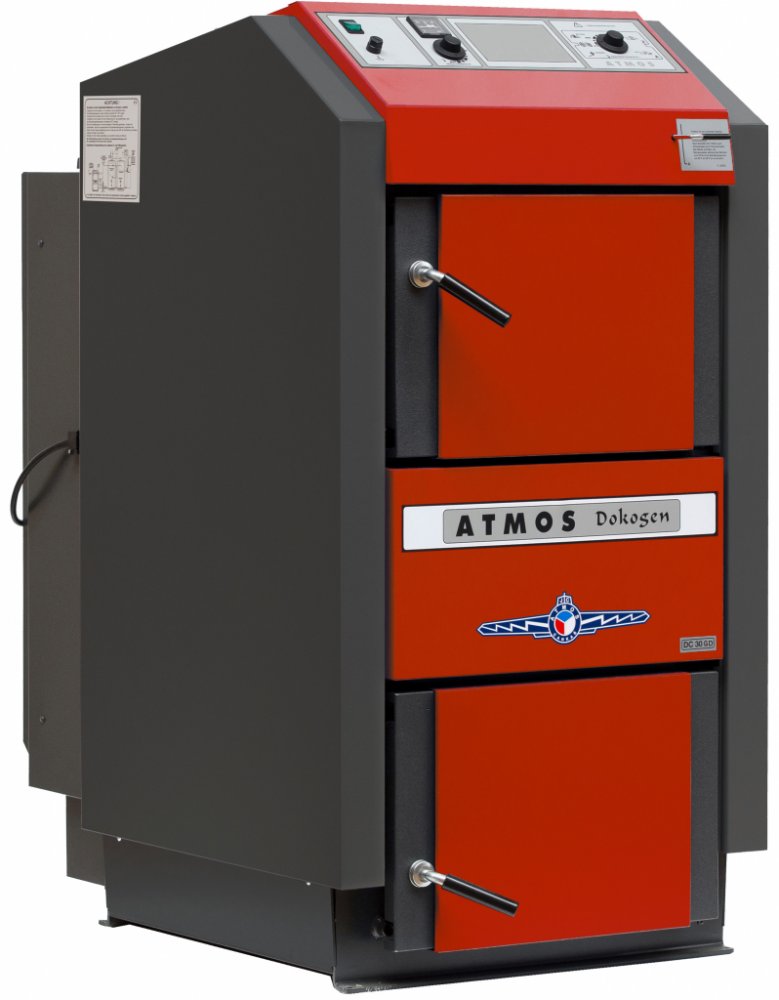

Atmos DC 25 GD
Atmos 469 kg na tuhá paliva 25 kW 5 ocelové zplyňovací stacionární 90.5 % levá/pravá 1281 mm 680 mm 1020 mm 150 mm 120 dm3

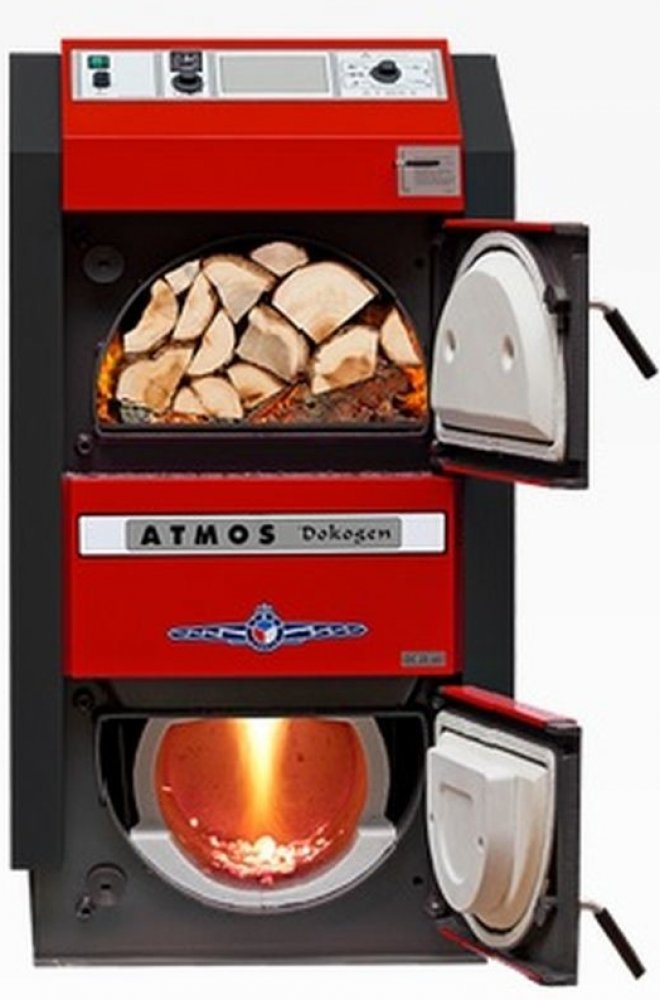

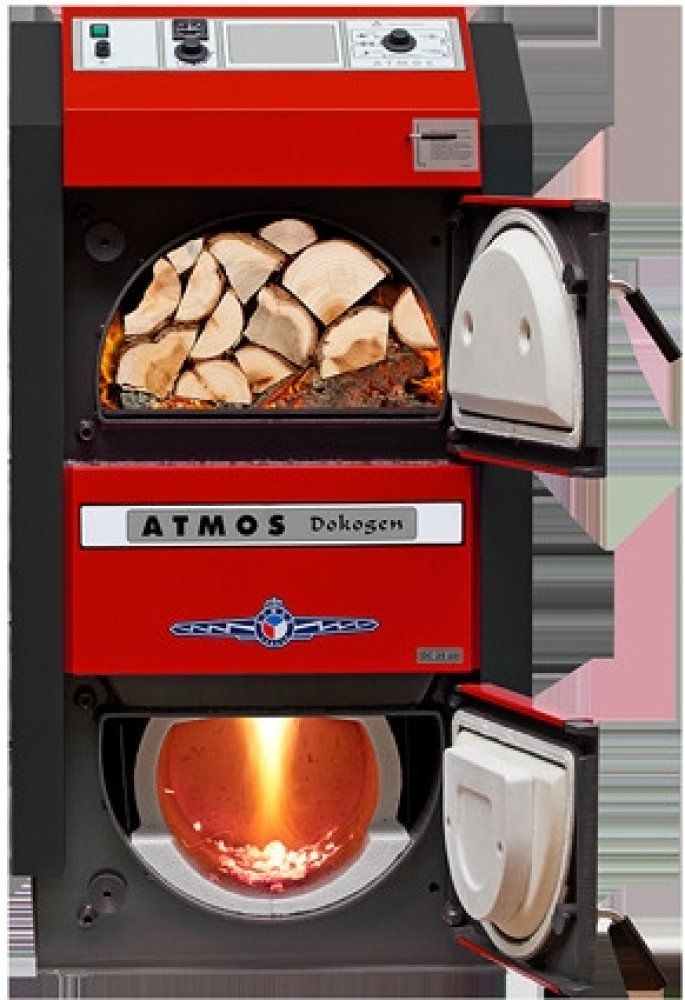

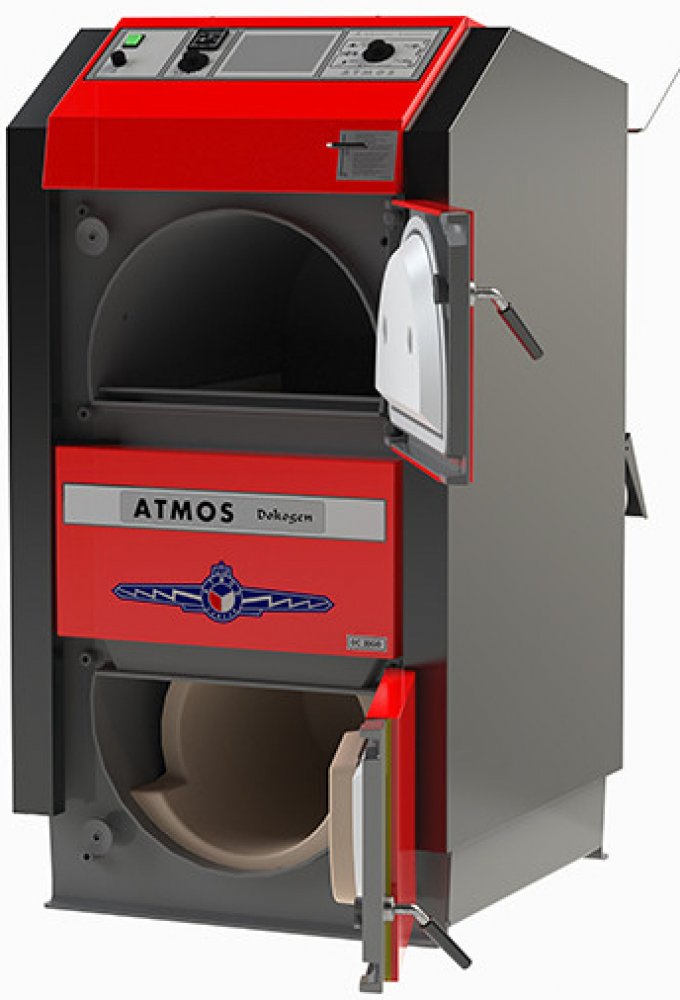

Jedná se o ekologický zplynovací kotel na dřevo s odtahovým ventilátorem a chladící smyčkou. Kotel Generátor Dokogen se vyznačuje speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostore...
Jedná se o ekologický zplynovací kotel na dřevo s odtahovým ventilátorem a chladící smyčkou. Kotel Generátor Dokogen se vyznačuje speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostorem. Zadní spalinový kanál je vybaven trubkovým výměníkem.
Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.
Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek. Kotle spadají podle normy ČSN EN 303–5 do 5. třídy. Splňují nejnáročnější požadavky EU – EKODESIGN 2015/1189.
Výhody zplynovacích kotlů na dřevo ATMOS
Možnost spalovat velké kusy dřeva
Velký zásobník paliva - dlouhá doba hoření
Trubkový výměník
Vysoká účinnost nad 90 % - primární i sekundární vzduch je předehříván na vysokou teplotu
Ekologické spalování - kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
Chladící smyčka proti přetopení – bez rizika poškození kotle
Automatické vypnutí kotle po dohoření paliva – spalinový termostat
Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
Malé rozměry a nízká hmotnost
Vysoká kvalita
Instalace
Kotle ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
Regulace kotlů
Elektromechanická - regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124. Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.
TECHNICKÉ ÚDAJE
Typ kotle
,
DC18GD
DC25GD
DC30GD
DC40GD
DC50GD
Výkon kotle
kW
19
25
29,8
40
49
Předepsaný tah komína
Pa
16
18
20
22
24
Hmotnost kotle
kg
376
469
466
548
565
Objem vody v kotli
l
73
105
105
112
128
Objem palivové šachty
dm3
85
125
125
170
170
Max. délka dřeva
mm
330
530
530
530
530
Účinnost ,
%
90,3
90,5
90,8
90,5
92,0
Teplota spalin při jmenovitém výkonu
°C
145
132
155
175
183
Předepsané palivo
,
Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměr 80 - 150 mm a vlhkosti 12 - 20 %
Minimální teplota vratné vody
°C
65
Třída kotle
,
5
5
5
5
5
1.
Těleso kotle
15.
Čistící víko
2.
Dvířka přikládací
16.
,
3.
Dvířka popelníková - spalovací prostor
17.
Táhlo zatápěcí záklopky
4.
Ventilátor - odtahový (S)
18.
Teploměr
5.
Žáruvzdorná tvarovka - tryska
19.
Přívodní vzduchový kanaál
6.
Ovládací panel
20.
Vypínač s kontrolkou
7.
Bezpečnostní termostat
22.
Regulátor tahu - Honeywell FR 124
8.
Regulační klapka
23.
Chladící smyčka proti přetopení
9.
Žáruvzdorná tvarovka - u typu GD - bok topeniště
24.
Regulační termostat ventilátoru (kotlový)
10.
Žáruvzdorná tvarovka - u typu GD - kulový prostor
25.
Výplň dvířek - Sibral
11.
Těsnění - trysky - 12x12 (14x14)
26.
Těsnění dvířek - šňůra 18x18
12.
Žáruvzdorná tvarovka - půlměsíc
27.
Spalinový termostat
13.
Zatápěcí záklopka
30.
Kondenzátor ventlátoru
14.
Žáruvzdorná tvarovka - u typu GD - zadní čelo kulového prostoru
33.
Brzdič (Turbulátor)
ROZMĚRY KOTLŮ
Typ kotle
DC18GD
DC25GD
DC30GD
DC40GD
DC50GD
A
1281
1281
1281
1435
1435
B
820
1020
1020
1120
1120
C
680
680
680
680
680
D
945
945
945
1095
1095
E
150/152
150/152
150/152
150/152
150/152
F
87
87
87
82
78
G
185
185
185
185
185
H
1008
1008
1008
1152
1152
CH
256
256
256
256
256
I
256
256
256
256
256
J
6/4"
6/4"
6/4"
2"
2"
Více informací o produktu
Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.
Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek. Kotle spadají podle normy ČSN EN 303–5 do 5. třídy. Splňují nejnáročnější požadavky EU – EKODESIGN 2015/1189.
Výhody zplynovacích kotlů na dřevo ATMOS
Možnost spalovat velké kusy dřeva
Velký zásobník paliva - dlouhá doba hoření
Trubkový výměník
Vysoká účinnost nad 90 % - primární i sekundární vzduch je předehříván na vysokou teplotu
Ekologické spalování - kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
Odtahový ventilátor - bezprašné vybírání popela, kotelna bez kouře
Chladící smyčka proti přetopení – bez rizika poškození kotle
Automatické vypnutí kotle po dohoření paliva – spalinový termostat
Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
Malé rozměry a nízká hmotnost
Vysoká kvalita
Instalace
Kotle ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 - 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
Regulace kotlů
Elektromechanická - regulaci výkonu provádíme vzduchovou regulační klapkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80 - 90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor dle nastavené výstupní teploty (80 - 85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124. Kotle jsou navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
Kotle pracují na snížený výkon do 70 % jmenovitého výkonu i bez ventilátoru.
TECHNICKÉ ÚDAJE
