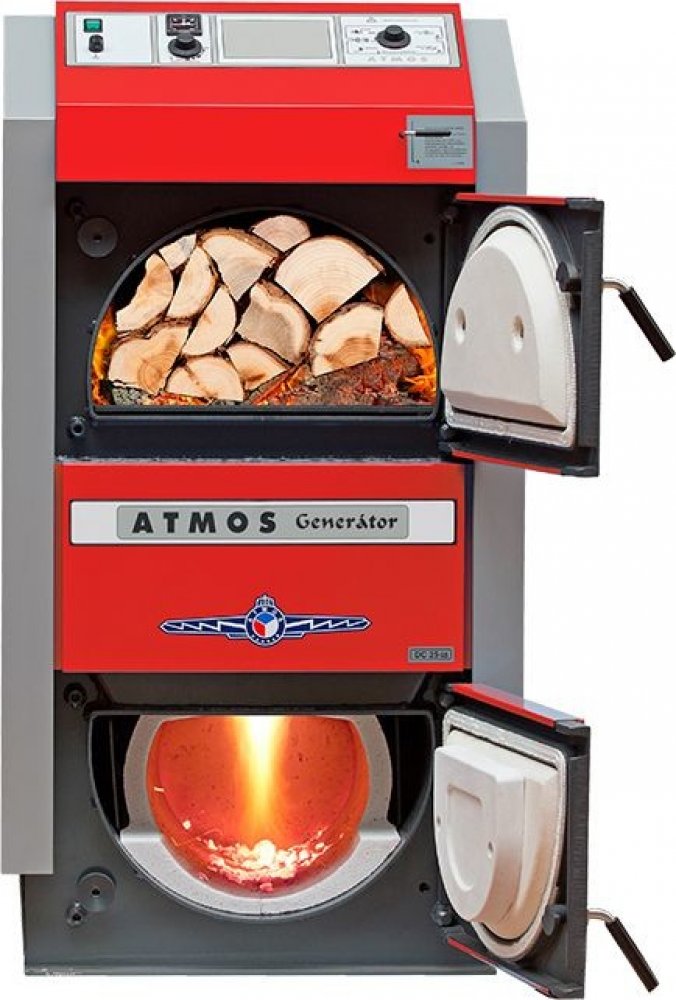

Atmos DC 20 GS

Zplynovací kotle na dřevo – Generátor
Kotle řady Generátor se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu. Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle a vhání spalovací vzduch do kotle. Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Výhody zplynovacích kotlů na kusové dřevo ATMOS
Možnost spalovat velké kusy dřeva (kusové dřevo)
Velký zásobník paliva – dlouhá doba hoření
Vysoká účinnost 88, až 91,2 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189

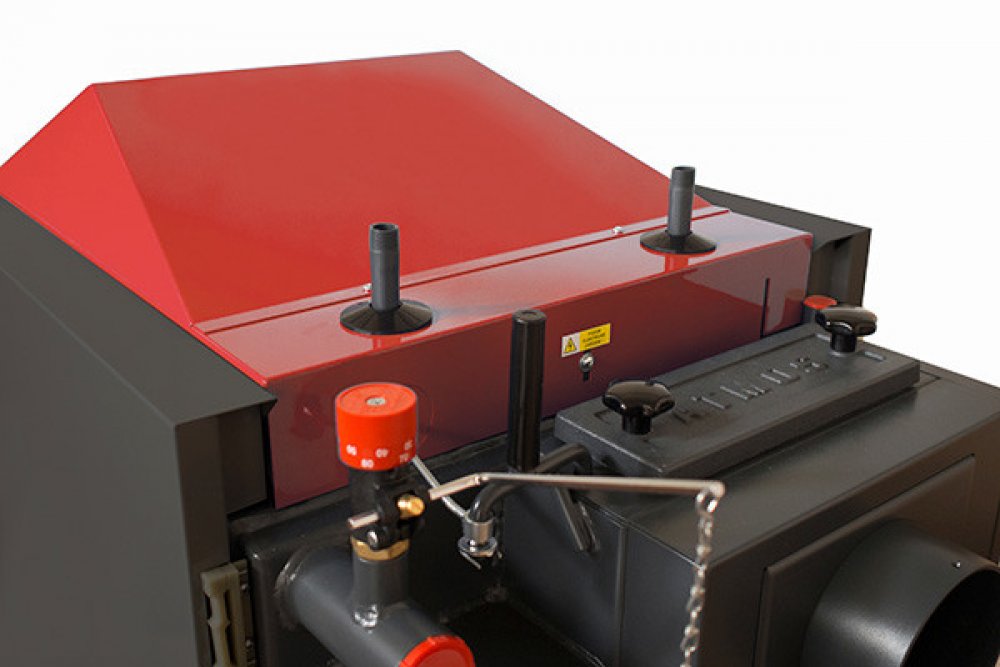

Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře

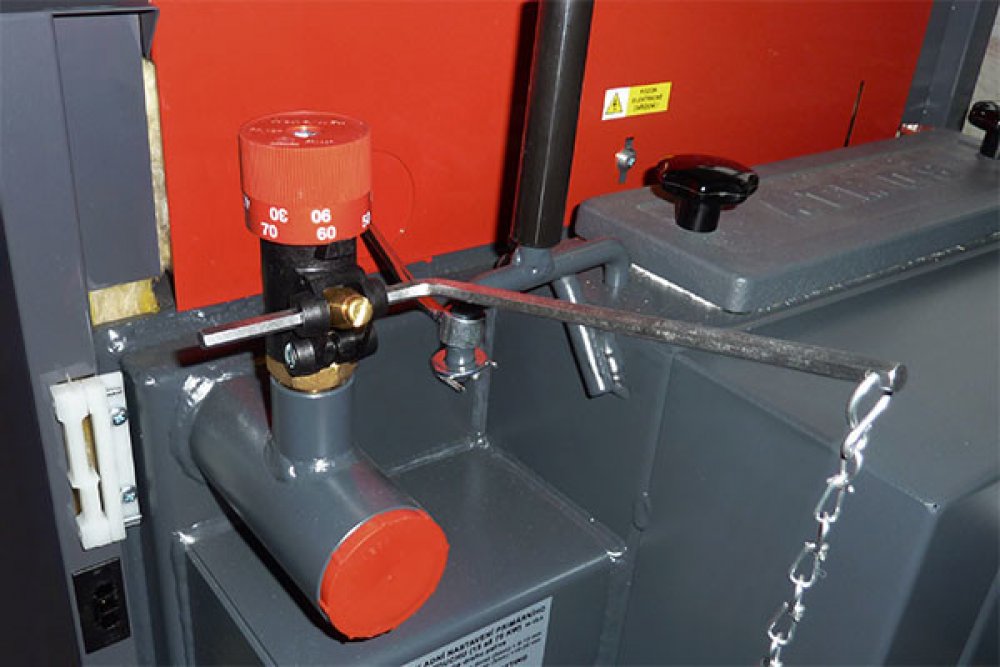

Chladící smyčka proti přetopení – bez rizika poškození kotle

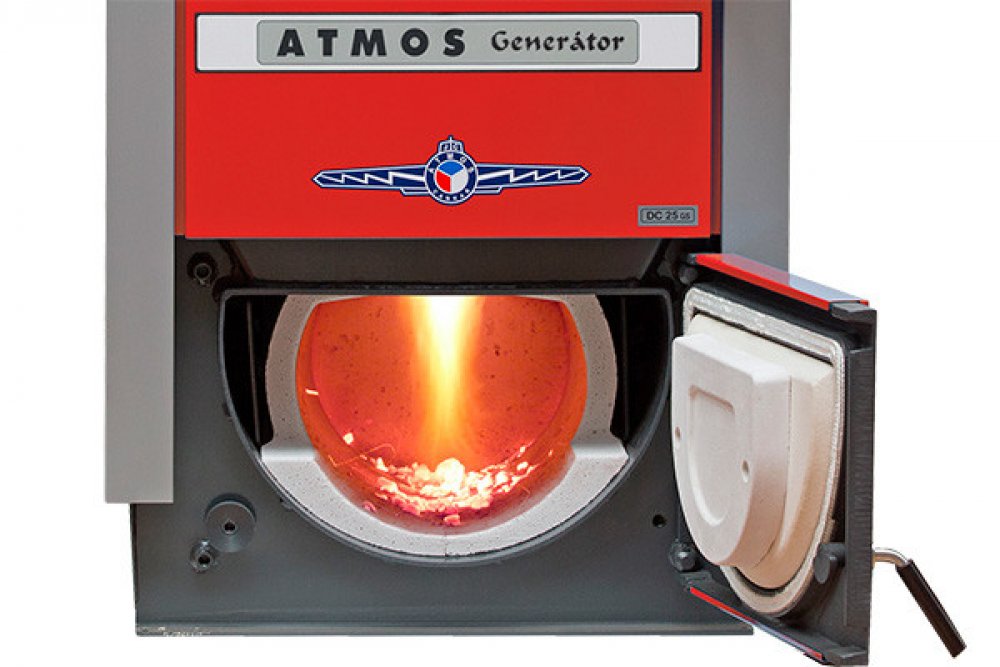

Automatické vypnutí kotle po dohoření paliva – spalinový termostat

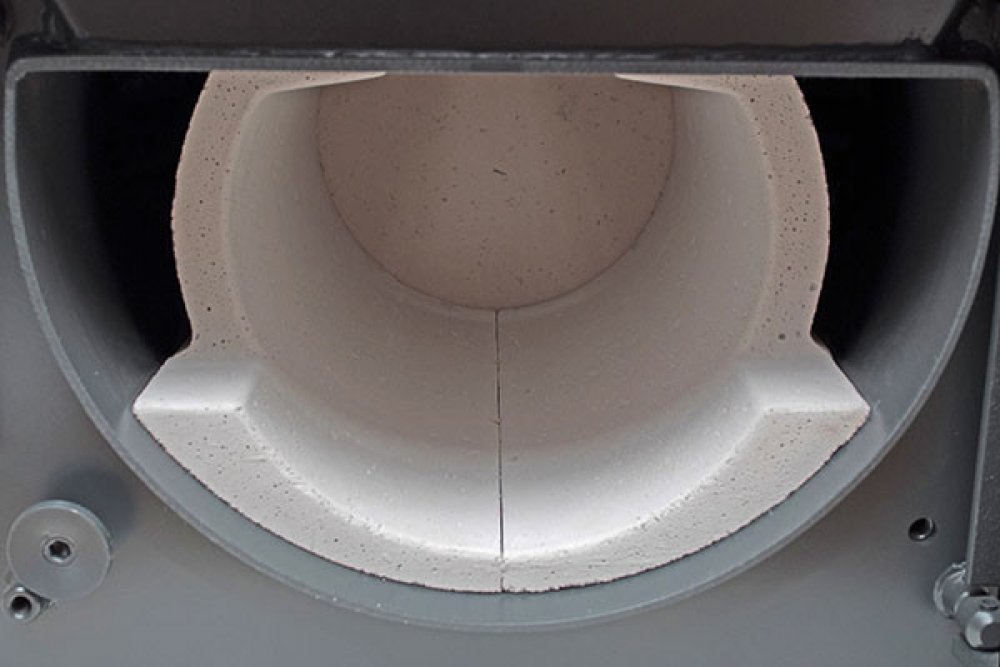

Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x týdně)
Kotel bez trubkovnice – snazší čištění
Malé rozměry a nízká hmotnost
Vysoká kvalita
Instalace
Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ATMOS ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.
Technické parametry


DC 15 GS
DC 20 GS
DC 25 GS
DC 32 GS
DC 40 GS
Výkon kotle
kW
15
20
25
32
40
Výhřevná plocha
m²
1,8
2
2,7
2,9
3,2
Objem palivové šachty
dm³ (l)
66
80
120
120
160
Rozměr plnícího otvoru
mm
450x260
450x260
450x260
450x260
450x260
Předepsaný tah komína
Pa/mbar
16/0,16
20/0,20
23/0,23
25/0,25
25/0,25
Max. prac. přetlak vody
kPa/bar
250/2,5
250/2,5
250/2,5
250/2,5
250/2,5
Hmotnost kotle
kg
302
343
431
436
485
Průměr odtahovévo hrdla
mm
150/152
150/152
150/152
150/152
150/152
Krytí el. části
IP
20
20
20
20
20
El. příkon
W
50
50
50
50
50
Účinnost
%
91,2
90,6
90,3
89,3
88,8
Třída kotle dle ČSN EN 303-5

5
5
5
5
5
Třída en. účinnosti

A+
A+
A+
A+
A+
Teplota spalin při jmen. výkonu
°C
134
166
158
171
250
Hmot. průtok spalin při jmen. výkonu
kg/s
0,010
0,012
0,015
0,018
0,022
Předepsané palivo

Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
Průměrná spotřeba paliva
kg.h
4,1
5,5
6,8
8,6
10
Délka dřeva
mm
250
330
530
530
530
Doba hoření při jmen. výkonu
hod.
2
2
3
2
3
Objem vody v kotli
l
56
64
80
80
90
Hydraulická ztráta kotle
mbar
0,20
0,22
0,22
0,23
0,22
Min. objem vyrovnávací nádrže
l
500
500
500
500
500
Připojovací napětí
V/Hz
230/50
230/50
230/50
230/50
230/50
