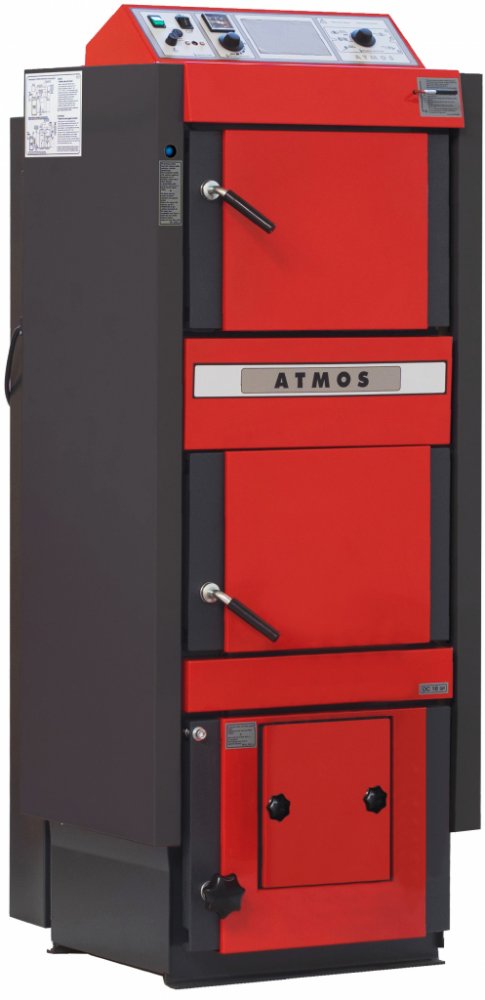

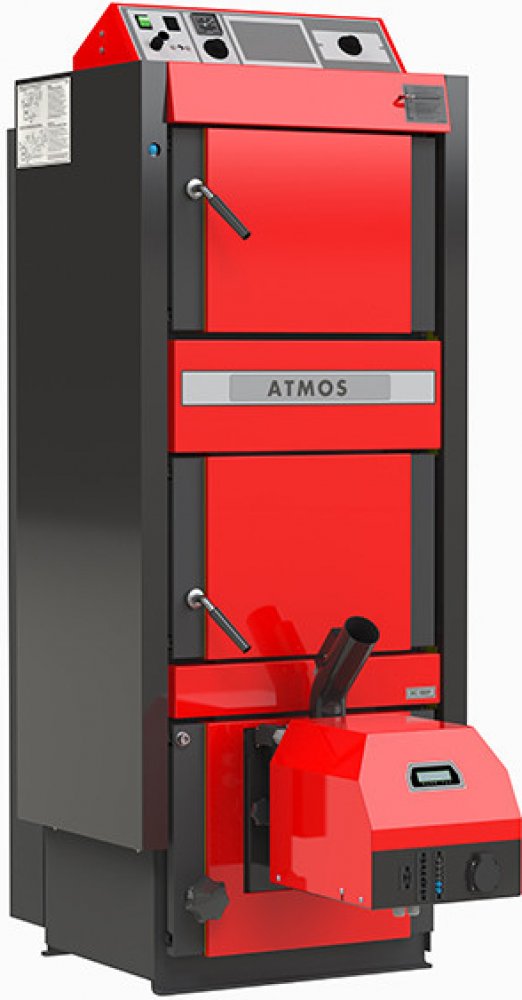

Atmos DC 18 SP

Kombinované kotle na zplyňování dřeva, pelety, zemní plyn a extra lehký topný olej ETO)Nová řada kombi kotlů ATMOS DC 18SPL), DC 25SPL), DC 32SPL) umožňuje ekologické spalování dřeva na principu generátorového zplyňování v kombinaci s hořákem na pelety, zemní plyn nebo ETO. Kotel umožňuje podle typu střídání paliv, topíme peletami, zemním plynem a nebo ETO podle toho, který hořák do kotle zabudujeme. V případě potřeby je samozřejmostí možnost koupit kotel bez hořáku, s tím, že si ho vyberete později a nebo ho použijete z minulého kotle.

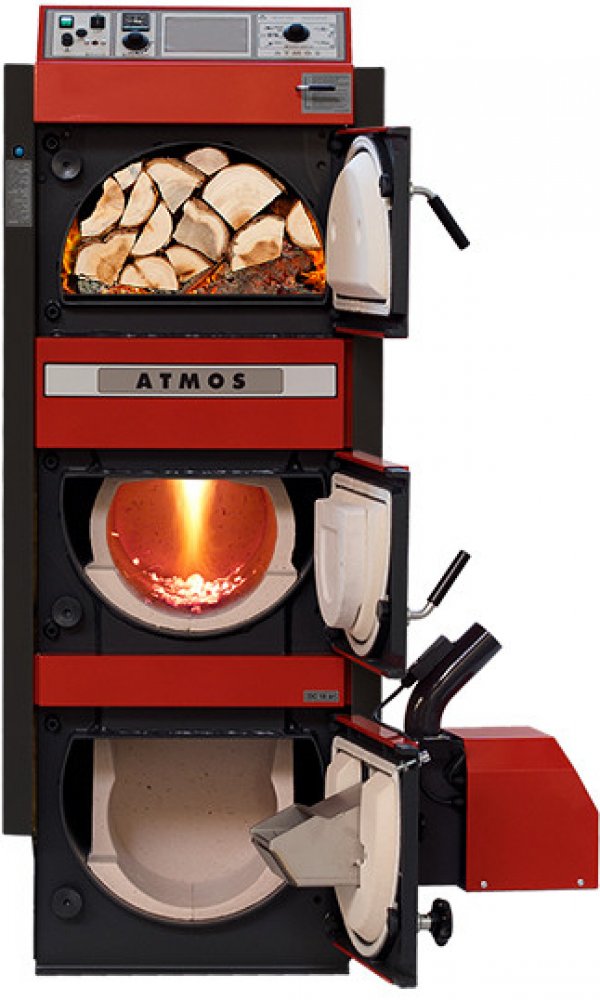

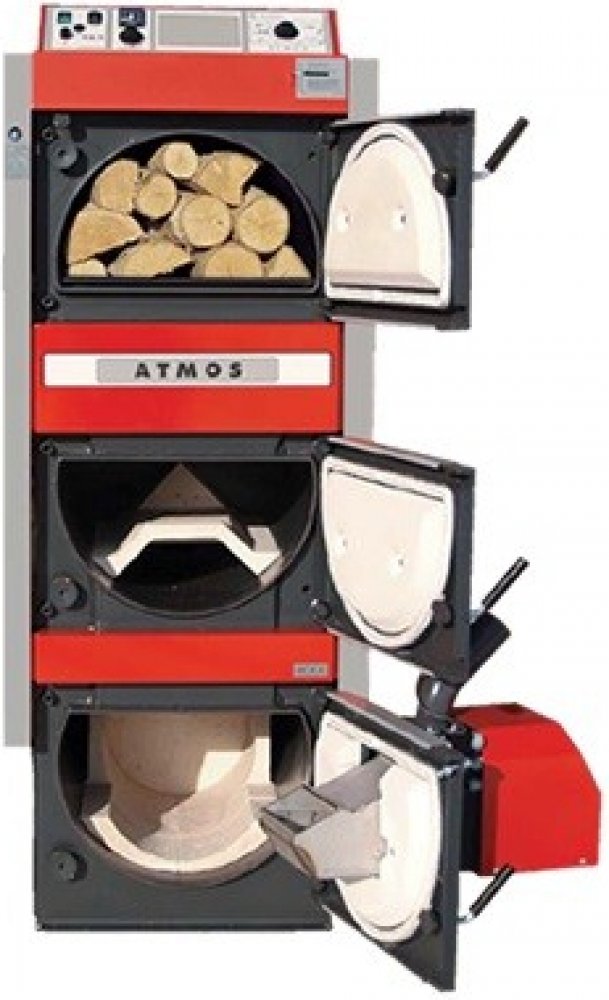

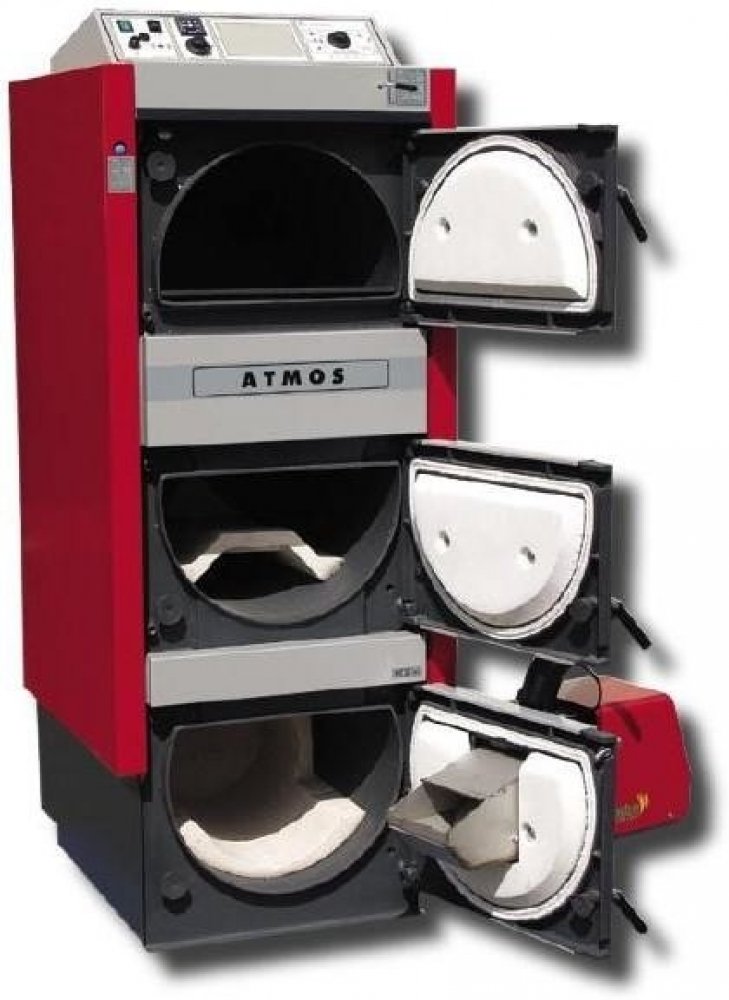

Konstrukce kotleKotel sám je konstruovaný jako těleso se třemi pod sebou posazenými komorami. Vrchní dvě komory slouží ke zplyňování dřeva, tak jak to známe u klasických kotlů na zplyňování, které vyrábíme standardně. Třetí, nejspodnější komora je zepředu osazena požadovaným hořákem a vyložena keramikou pro optimální kvalitu spalování. Spalovací systémy jsou od sebe oddělené vodním pláštěm, navzájem se tak příliš neovlivňují a tím kotel dosahuje vysoké účinnosti při topení jednotlivými palivy. Odvod spalin do komínu je řešen jedním výstupním hrdlem a proto vystačíme s jedním komínem.Výhody kotlů ATMOS - možná kombinace jednotlivých druhů paliv - střídání paliva bez úprav na kotli, dřevo + pelety, dřevo + zemní plyn, dřevo + ETO - možná záměna jednotlivých hořáků - kdykoliv můžeme přejít na jiné médium - vysoká účinnost u jednotlivých paliv - prakticky stejná jako u speciálních kotlů na ETO, zemní plyn a nebo pelety až 92,3% při jmenovitém výkonu) - levnější řešení - sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření komín), zjistíme, že jeden kotel ač je dražší, je ekonomicky výhodnější - malý zastavěný prostor - oproti více kotlům - jeden komín a kouřovod - ekologický provoz - kotel podle ČSN EN 303-5 třídy 3 - dotovaný kotel - jen v provedení dřevo v kombinaci s hořákem na peletyRegulaceProvoz kotle je řízen úplně automaticky na požadovanou výstupní teplotu vody, tak aby byla zabezpečená co nejvyšší účinnost kotle a nejlepší kvalita spalování. K tomu slouží: Regulátor tahu HONEYWELL Regulační termostat Spalinový termostat Termostat na čerpadlo Hlavní vypínač a přepínací vypínač provozu kotle
RozměryDC 15EPDC 18SPDC 25SPDC 32SP
A
1695
1695
1695
1772
B
694
757
957
957
C
643
643
643
678
D
1375
1375
1375
1448
E
150
150
150
150
F
65
65
65
70
G
207
207
207
183
H
1436
1436
1436
1505
CH
212
212
212
256
I
212
212
212
240
J
6/4"
6/4"
6/4"
6/4"

TECHNICKÉ ÚDAJE DC 15EP L)DC 18SP L)DC 25SP L)DC 32SP L)
Výkon kotle na dřevo
KW
10 - 14,9
14 - 20
17 - 25
25 - 35
Výkon kotle na pelety
KW
4,5 - 15
4,5 - 15
6 - 20
6 - 20
Výkon kotle na olej, zemní plyn
KW
15 - 20,5
15 - 20,5
15 - 30
15 - 30
Palivo - dřevo
suché dřevo o vlhkosti 12 - 20 % / výhřevnosti 15 - 18 MJ/kg ø 70 - 150 mm
Palivo - pelety
kvalitní dřevěné pelety ø 6 - 8 mm bílé pelety)
Palivo - zemní plyn, extra ETO
zemní plyn o výhřevnosti 34 MJ/m3, ETO o výhřevnosti 42 MJ/kg
Maximální délka dřeva
mm
330
330
530
530
Spotřeba dřeva za sezónu ø
plnometry
15
20
25
35
Obsah zásobníku na dřevo
dm3
66
66
100
140
Hmotnost kotle
kg
424
429
506
571
Objem vody v kotli
l
78
78
109
160
Typ hořáku na pelety
ATMOS A25
Typ hořáku na extra ETO, zemní plyn
libovolný hořák vybavený mechanicky ovládanou vzduchovou klapkou
Zásobník na pelety
EXTERNÍ - 250, 500, 1000 l
Připojovací napětí
V/Hz
230 / 50
Příkon kotle při startu na pelety
W
1120
1120
1120
1120
Příkon kotle při provozu
W
120
120
120
120
Třída kotle
3
