AMS ZA-106Ms

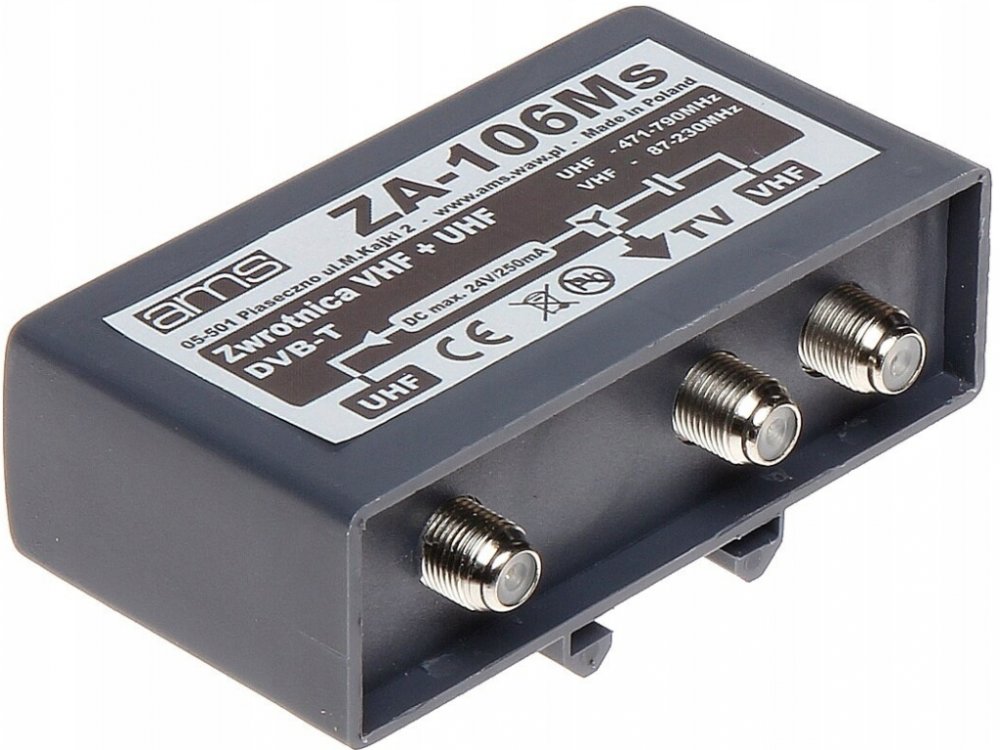

Anténní výhybka ZA-106Ms VHF/UHF
Stožárová anténní výhybka pro sčítání signálů z antén do pásem VHF a UHF.
Nejlepší výhybka pro připojení anténního setu určeného pro příjem všech multiplexů DVB-T. V pásmu UHF jsou vysílány multiplexy 1,2,3 v pásmu VHF multiplex 8.
Výhybka umožňuje přenos napětí do případného předzesilovače umístěného v anténě na pásmo UHF.
Technické parametry výhybky ZA-106Ms:
- Model: ZA-106Ms
- Pracovní rozsah UHF: 471 – 862 MHz
- Pracovní rozsah VHF: 87 – 230 MHz
- Průchozí útlum: 1 ±0.5 dB
- Separace: >40 dB
- Impedance: 75 Ω
- Konektory: typu F
- Napětí přenášené do ant. UHF: max. 24 V
- Proud přenášený do ant. UHF: max. 250 mA
- Proud a napětí do ant. VHF: Ne
Příkladové schéma použití výhybky ZA-106Ms VHF/UHF
Prezentovaná anténní instalace na pásmu VHF a UHF umožňuje příjem všech vysílaných mutliplexů (1,2,3 a 8) bez ohledu na to, v jaké polarizaci je signál vysílán. Díky samostatným anténám můžeme například namontujte anténu VHF ve vertikální polarizaci a anténu UHF v horizontální polarizaci
