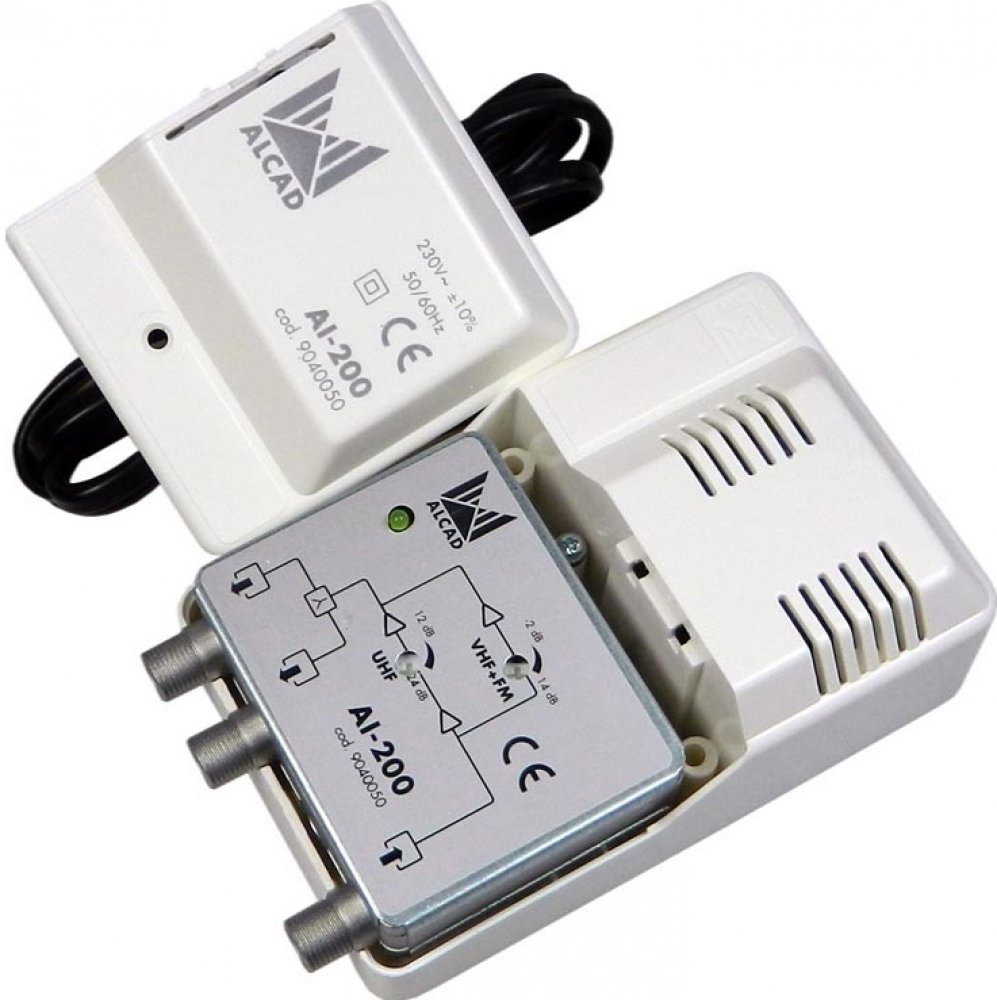

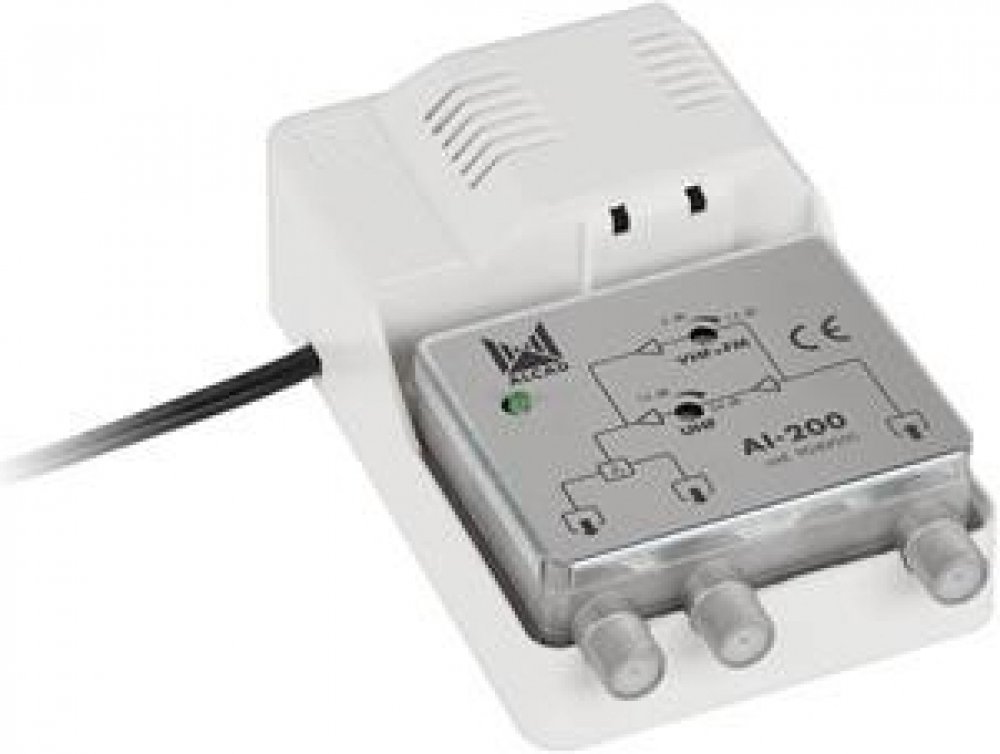

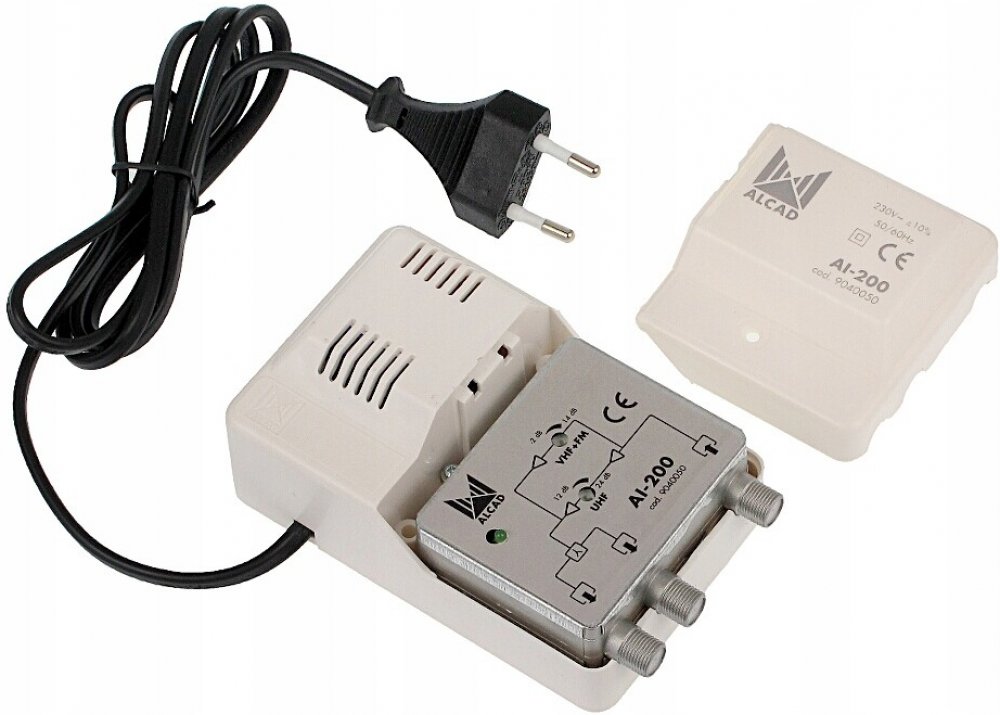

Alcad AI-200

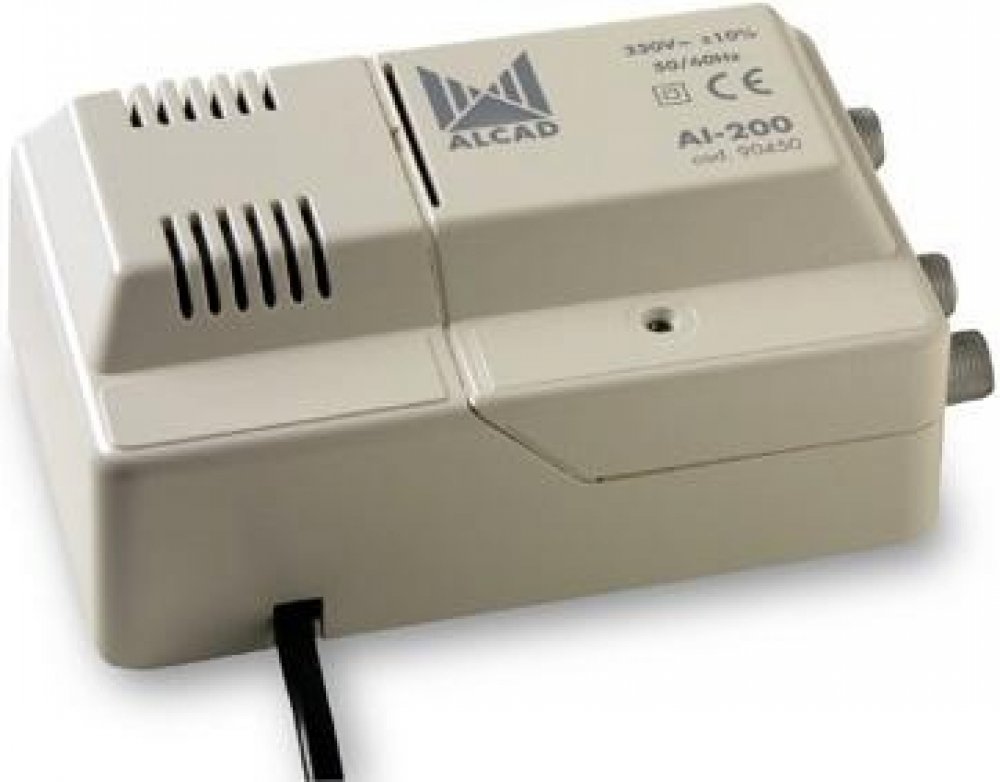

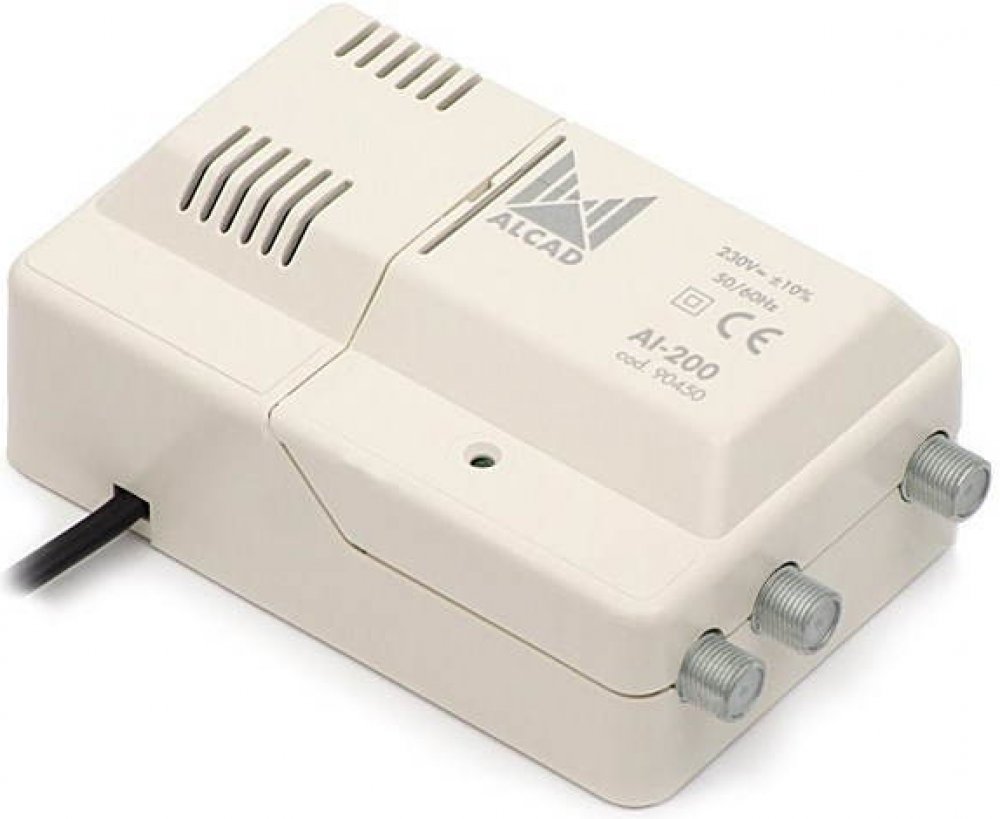

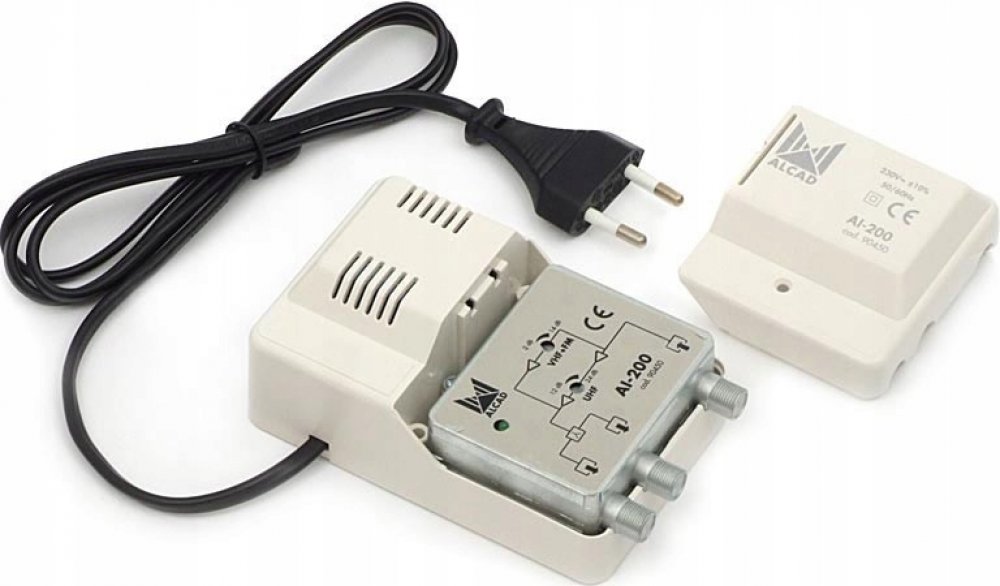

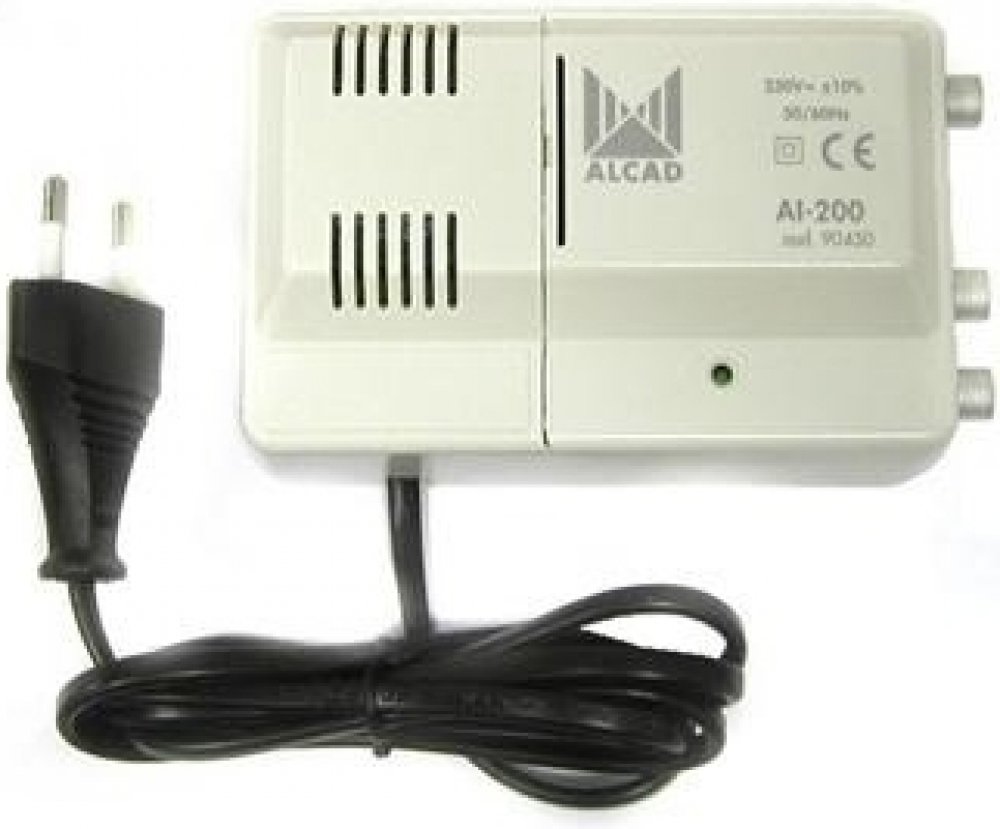

Širokopásmový zesilovač Alcad AL-200 VHF-UHF 1we/2wy Účel
Zesilovač AI-200 se používá jako účastnický zesilovač pro distribuci signálu do několika přijímačů. Zesilovač lze použít v některých kabelových sítích nebo komunitních instalacích. Vzhledem k rozdílu v provozním pásmu se jedná o sítě, které nepoužívají kanály S20 - S38. Zesilovač se doporučuje používat v případech, kdy (bez zesilovače) je úroveň signálu dostatečná pro jeden přijímač, ale nestačí pro více přijímačů.
Popis

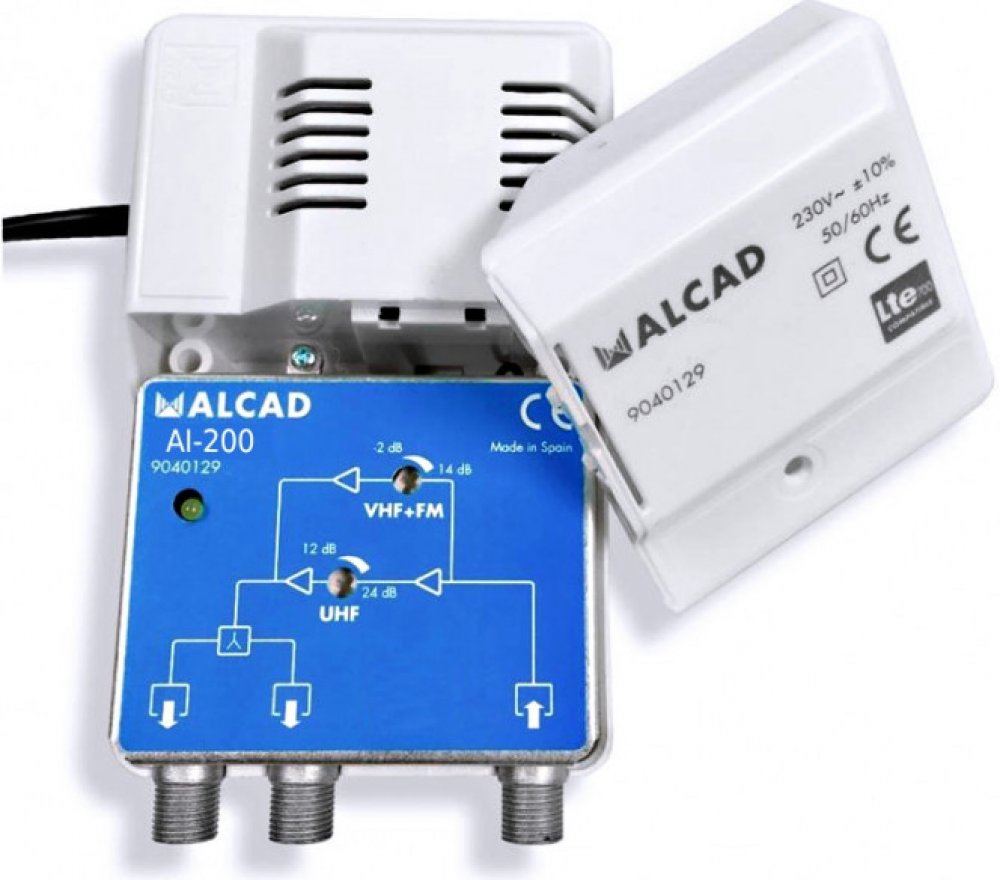

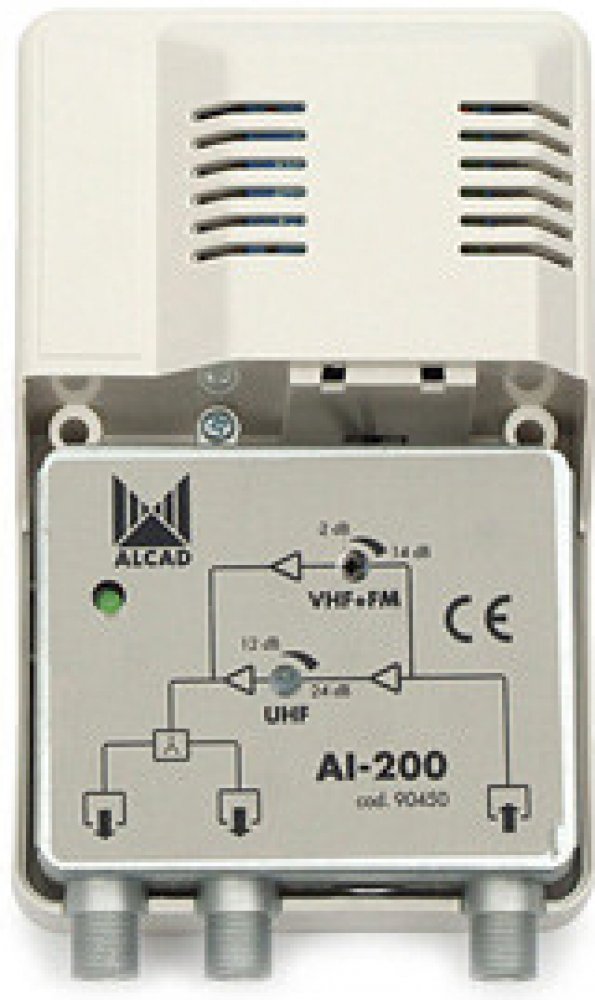

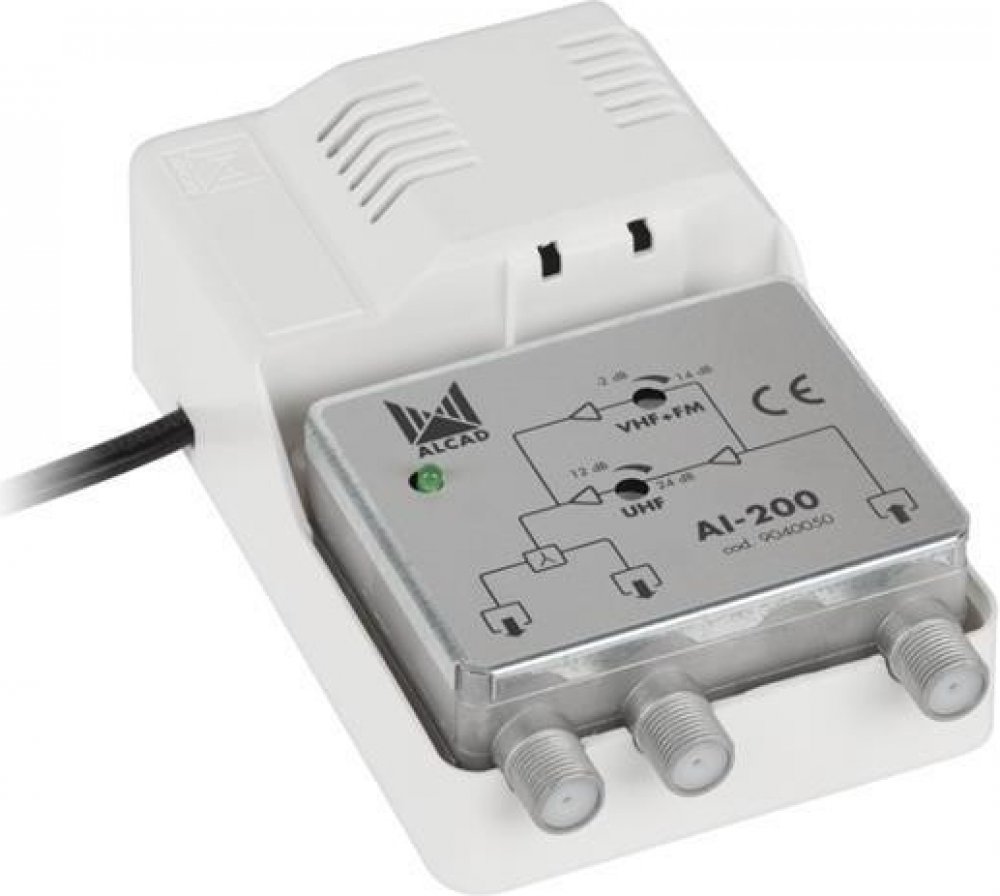

Zesilovač AI-200 se používá jako účastnický zesilovač pro distribuci signálu do několika přijímačů. Základní vlastností zesilovače je provoz v pásmech 40 - 318 MHz a 470 - 862 MHz. Díky nezávislé regulaci zisku v pásmech VHF a UHF je možné nastavit zisk podle úrovně signálu v daném pásmu. Usnadňuje výstavbu anténních instalací pomocí jednoho kabelu pro příjem signálů ze všech antén (po kombinaci s použitím diplexeru).
Pokud je úroveň signálu nízká, doporučujeme použít jiné zesilovače Alcad, např. CA-210 R90460 s možností napájení předzesilovačů.
Bezpečnost při používání zesilovače
Zesilovač AI-200 je napájen z vestavěného stabilizovaného zdroje napájení Není určen pro venkovní provoz. Nesmí být instalován v prostředí s vysokou vlhkostí nebo v blízkosti radiátorů či jiných zdrojů tepla. Je nutné větrání. Vzhledem k možnosti poškození nepřipojujte napájecí zdroj, dokud nejsou všechna připojení správně provedena
Technické specifikace
- Kód R90450
- Typ: AI-200
- Výstupy: 2
- Frekvenční rozsah [MHz]: 40-318 (VHF), 470 - 862 (UHF)
- Zisk [dB]: 14±2 (VHF), 24±2 (UHF)
- Nastavení zisku [dB]: 16 (VHF), 12 (UHF)
- Výstupní úroveň [dBμV]: 105 DIN45004B, 99 IMD3 -60dB, 88 IMD2 -60dB
- Činitel hluku [dB]: < 4,5 (VHF), < 3 (UHF)
- Útlum odrazu [dB]: > 10
- Napájení [V]: 230±10 % 50/60 Hz
- VA: 7

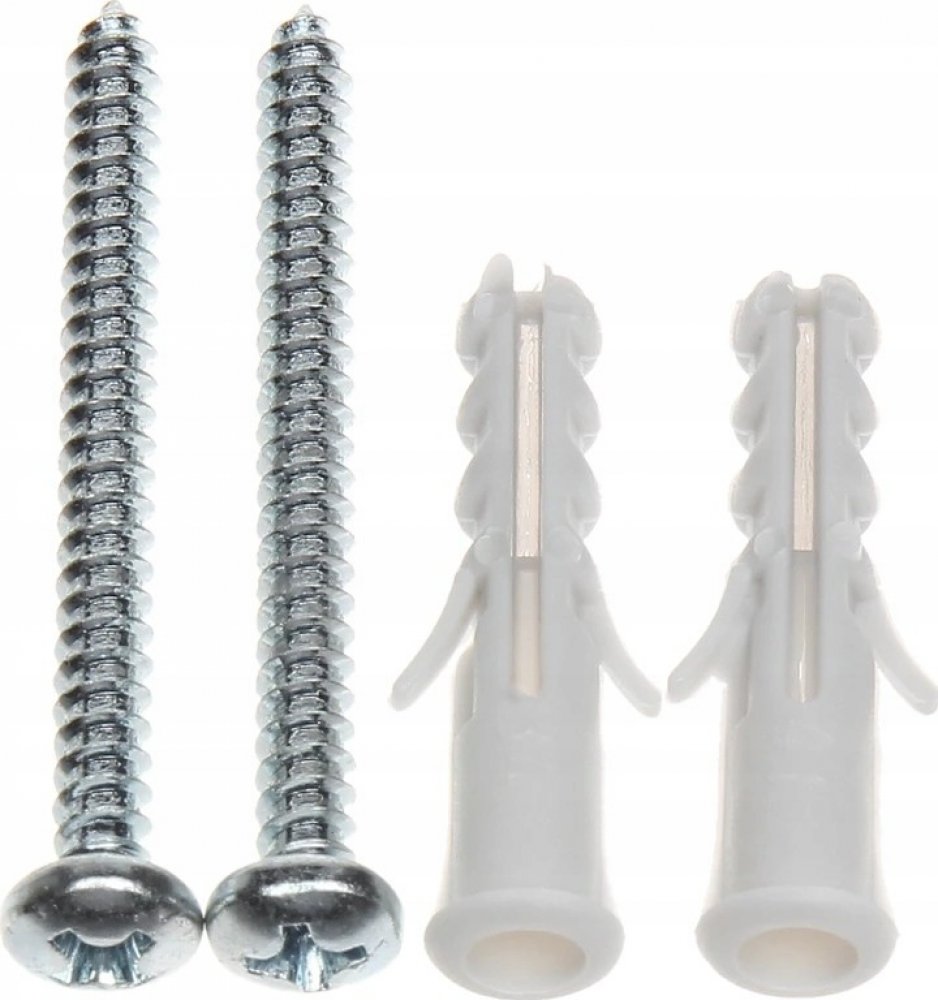

Sada obsahuje:
- Zesilovač Alcad AL-200
