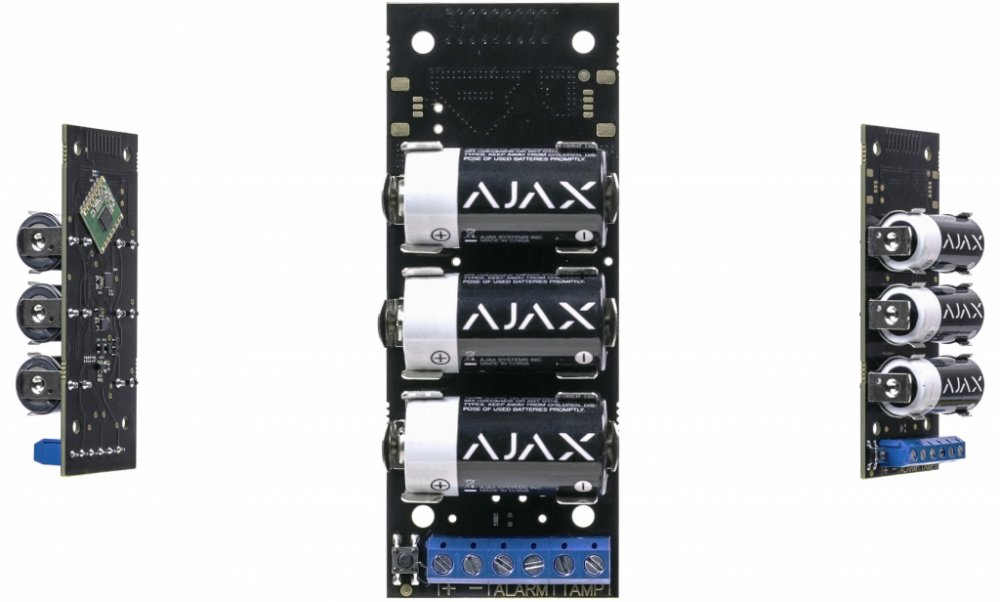

Transmitter Jeweller
Bezdrátový modul pro připojení jednoho kabelového zařízení třetí strany do systému Ajax
Transmitter Jeweller umožňuje integrovat libovolné kabelové čidlo nebo zařízení třetí strany do bezdrátového systému Ajax. Modul přijímá informace o poplachách a událostech přes drátové připojení a následně je předává ústředně prostřednictvím radiového protokolu Jeweller.
Ústředna okamžitě informuje pult centrální ochrany i uživatele systému. Přesný typ události – vloupání, požár, panikové tlačítko nebo únik plynu – určuje kód poplachu odeslaný na PCO i text push notifikace.
Ajax: Bezpečnostní systém nové generace CZ ▶ Přehrát na YouTube
Princip funkce
Transmitter Jeweller přijímá signál z připojeného kabelového čidla přes svorky ALARM nebo TAMP a převádí ho na bezdrátový přenos protokolem Jeweller. Ústředna pak událost zpracuje a odešle notifikaci na PCO i do mobilní aplikace uživatele.
Modul tak plynule propojuje existující kabelovou instalaci s moderní bezdrátovou infrastrukturou Ajax bez nutnosti výměny původních čidel.
Přidání do systému
Naskenujte QR kód v aplikaci Ajax a modul je okamžitě spárován s ústřednou. Celý proces trvá jen několik sekund a nevyžaduje žádné odborné nástroje ani složitou konfiguraci.
V mobilní nebo desktopové aplikaci Ajax následně nastavíte typ připojeného kabelového zařízení a zvolíte příslušný typ události, aby PCO i uživatelé dostávali přesné notifikace.
Kompaktní instalace

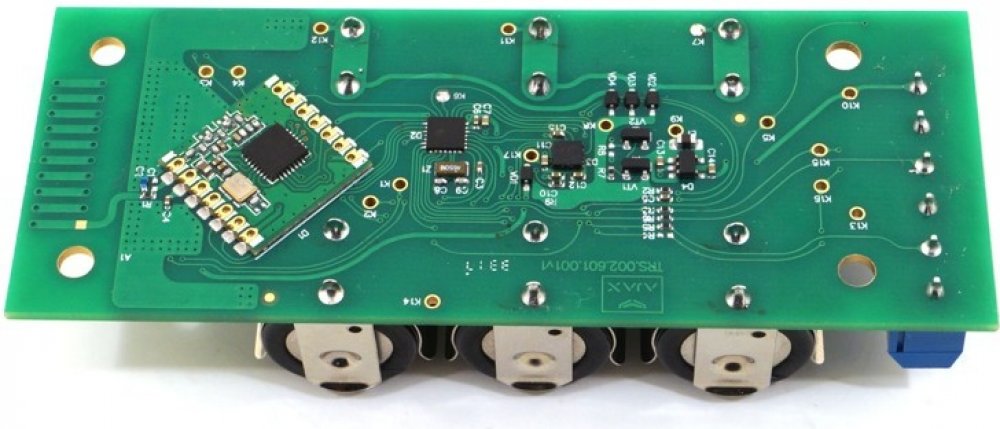

Díky malým rozměrům (100 × 39 × 22 mm) lze modul umístit přímo do těla kabelového čidla nebo do standardní montážní krabičky. Není třeba budovat samostatnou instalaci ani vyhledávat extra prostor.
Vestavěný akcelerometr sleduje pohyb modulu a při pokusu o sabotáž okamžitě odešle tamper alarm na ústřednu i PCO.
Konfigurace v aplikaci
Veškeré nastavení Transmitteru probíhá vzdáleně v mobilní nebo desktopové aplikaci Ajax. Zvolte typ připojeného zařízení, pracovní režim (pulsní nebo bistabilní) a jeden ze 14 typů událostí – od vloupání přes požár až po vlastní definici.
Nastavení může provést administrátor systému nebo oprávněný instalační technik, a to bez fyzického přístupu k modulu po dokončení instalace.
Klíčové vlastnosti
Ochrana proti spoofingu
Autentizace modulu zabraňuje nahrazení nebo podvržení zařízení v systému.
Šifrování a detekce rušení
Komunikace je chráněna blokovým šifrováním s dynamickým klíčem. Systém detekuje pokusy o rušení (jamming) přenosu.
Obousměrná komunikace
Zabezpečený obousměrný přenos dat mezi modulem a ústřednou nebo opakovačem signálu Jeweller.
Integrace kabelových zařízení
Modul integruje libovolné kabelové čidlo nebo zařízení s kontaktem NC/NO do systému Ajax jako plnohodnotnou součást.
Napájení 3,3 V DC
Transmitter dodává napájení 3,3 V DC (až 125 mA) přímo připojenému kabelovému zařízení – není třeba samostatný zdroj.
Provoz −25 °C až +50 °C
Modul je navržen pro provoz v rozsahu teplot od −25 °C do +50 °C a relativní vlhkosti až 75 %.
Technické parametry
Komunikace
ProtokolJeweller
Frekvenční pásma866,0–866,5 MHz / 868,0–868,6 MHz / 868,7–869,2 MHz / 905,0–926,5 MHz / 915,85–926,5 MHz / 921,0–922,0 MHz (dle regionu)
Maximální vyzářený výkon (ERP)až 20 mW
Modulace signáluGFSK
Dosah rádiové komunikaceaž 1 580 m (v otevřeném prostoru)
ŠifrováníBlokové šifrování s dynamickým klíčem
Přeskakování frekvencíAno (ochrana proti rušení a jammingu)
Připojení kabelových zařízení
Typ kontaktuNO, NC
Typ kontaktu tamper vstupuNO, NC
Maximální délka kabeluaž 130 m (kabel 24 AWG, kroucený pár)
Pracovní režimyPulsní, bistabilní
Režimy čidlaOznámení poplachu, přepínání střežení
Typy událostí14 typů: vloupání, požár, pomocný poplach, panikové tlačítko, alarm úniku plynu, porucha, únik vody, rozbití skla, vysoká/nízká teplota, maskování, kód pod nátlakem, vibrace, vlastní definice
Ochrana proti sabotáži
Ochrana proti spoofinguAutentizace modulu
AkcelerometrAlarm při pohybu modulu
Tamper vstupySvorky pro připojení tamper kontaktu kabelového čidla
Detekce ztráty spojenípo 36 s
Napájení

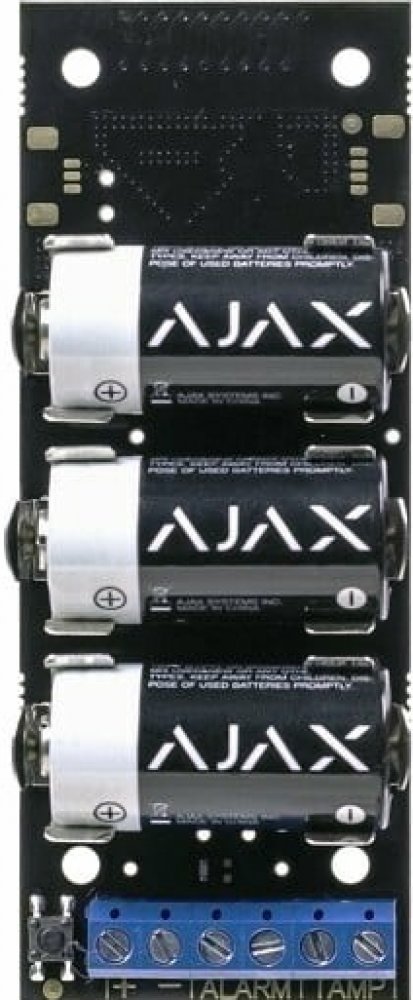

Baterie3 × CR123A (předinstalované)
Výstup pro připojené zařízení3,3 V DC, až 125 mA
Fyzické parametry
Rozměry desky100 × 39 × 22 mm
Hmotnost74 g
Provozní teplota−25 °C až +50 °C
Provozní vlhkostaž 75 %
Ochrana před el. napětímTřída III
Certifikace
Stupeň zabezpečení (EN 50131)Grade 2
Třída prostředí (EN 50131)II
NormyEN 50131-1, EN 50131-3, EN 50131-5-3, EN 50131-6, PD 6662:2017
Záruka24 měsíců
