ABB 3559-A91345

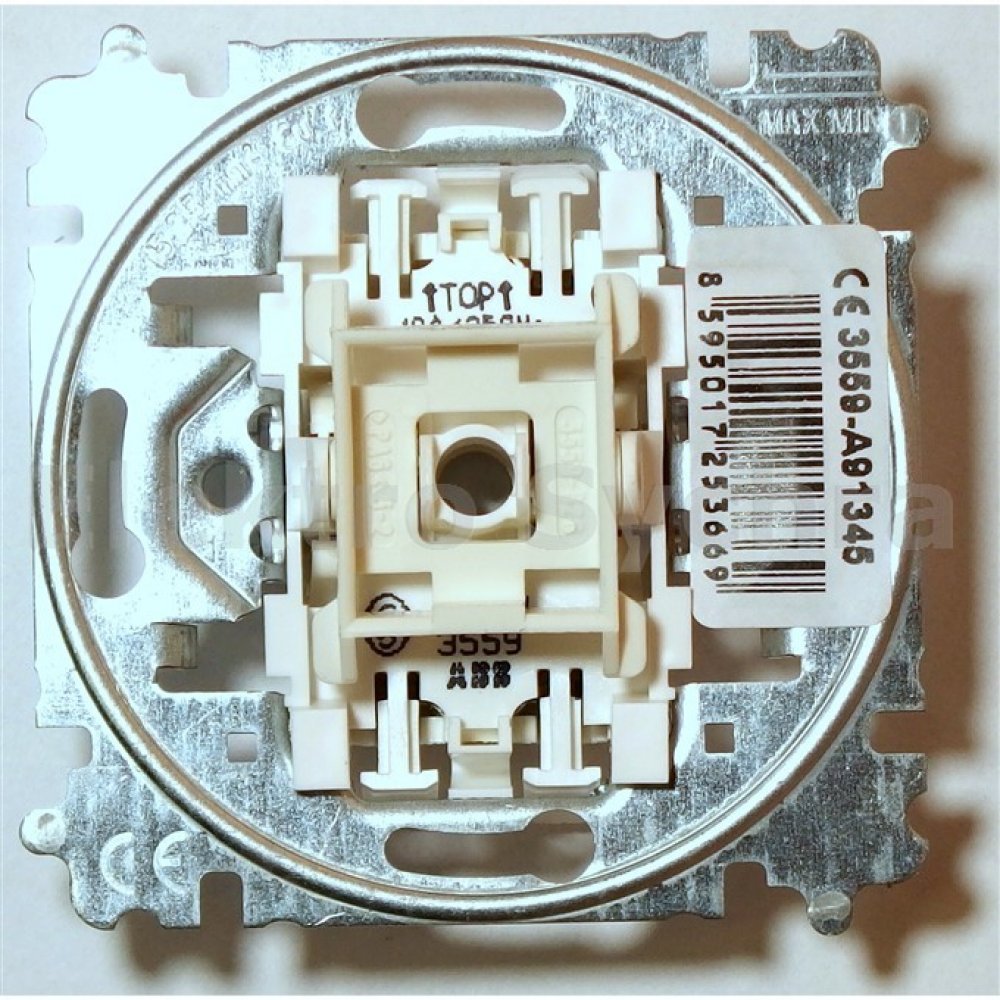

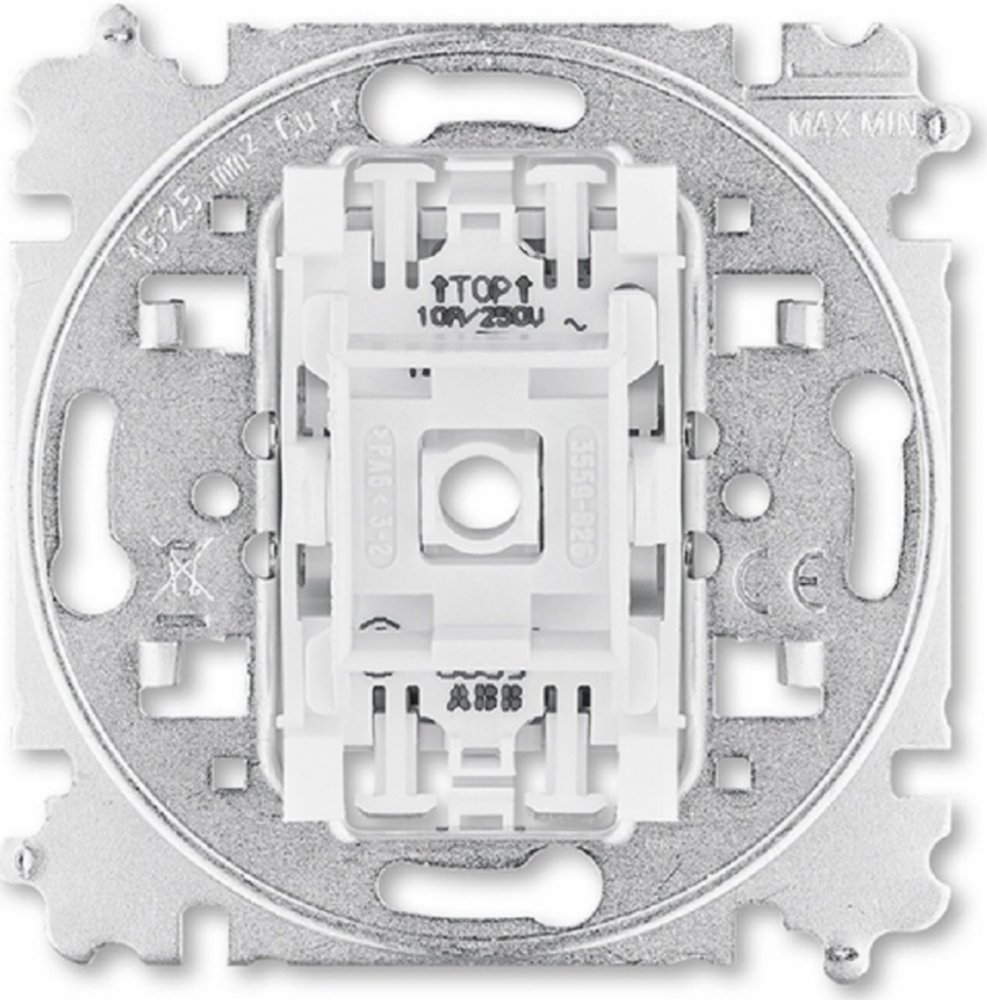

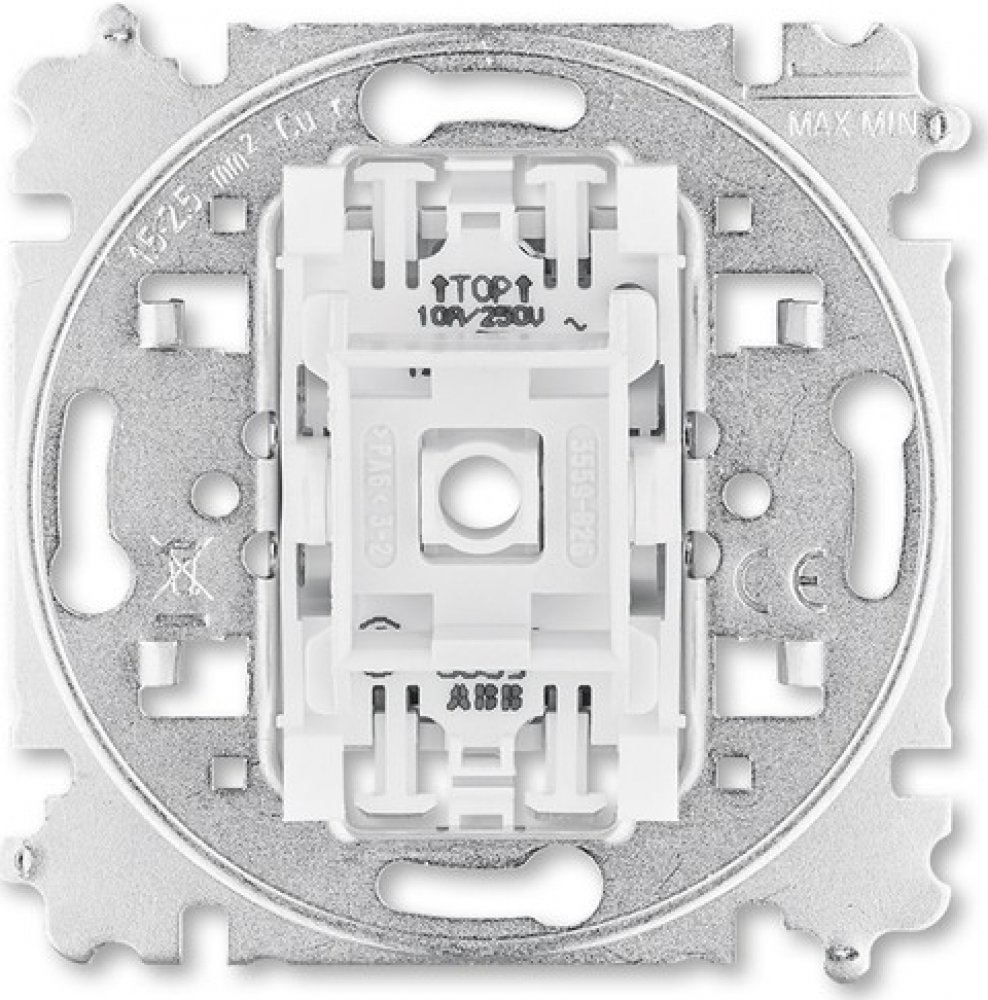

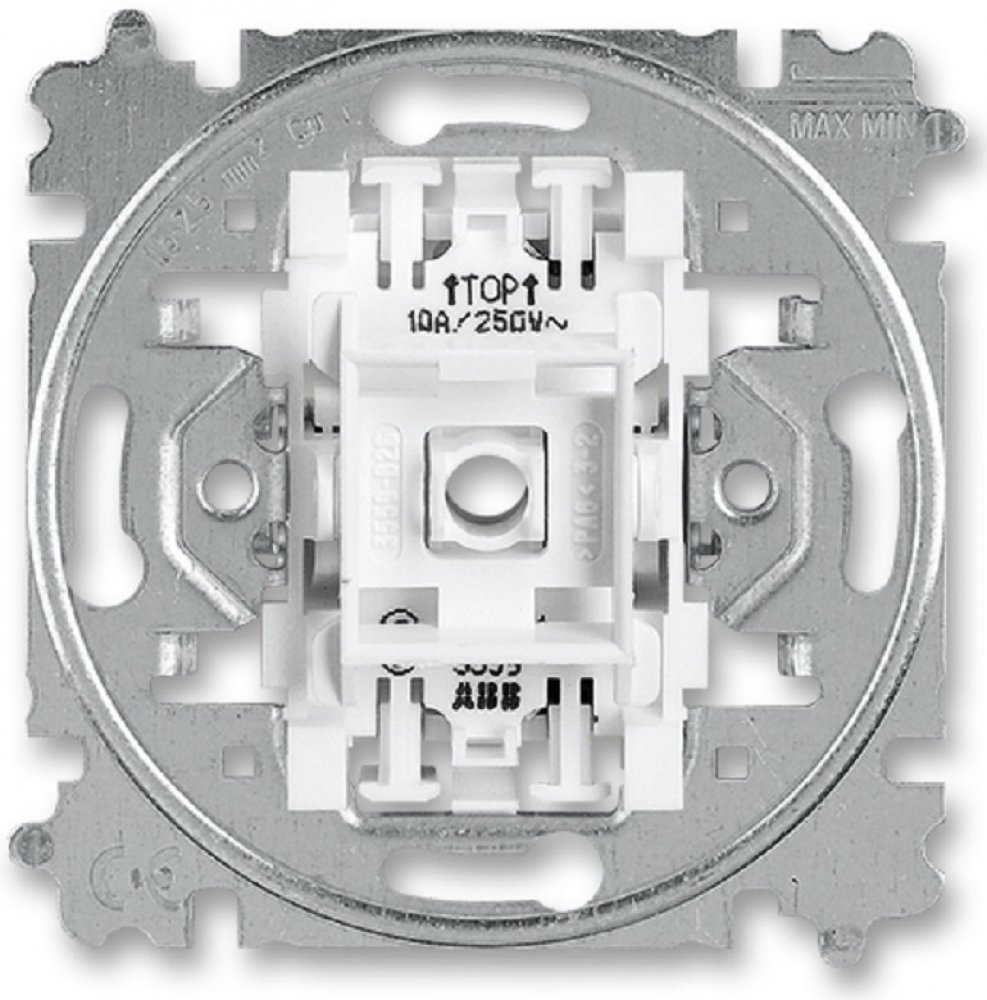

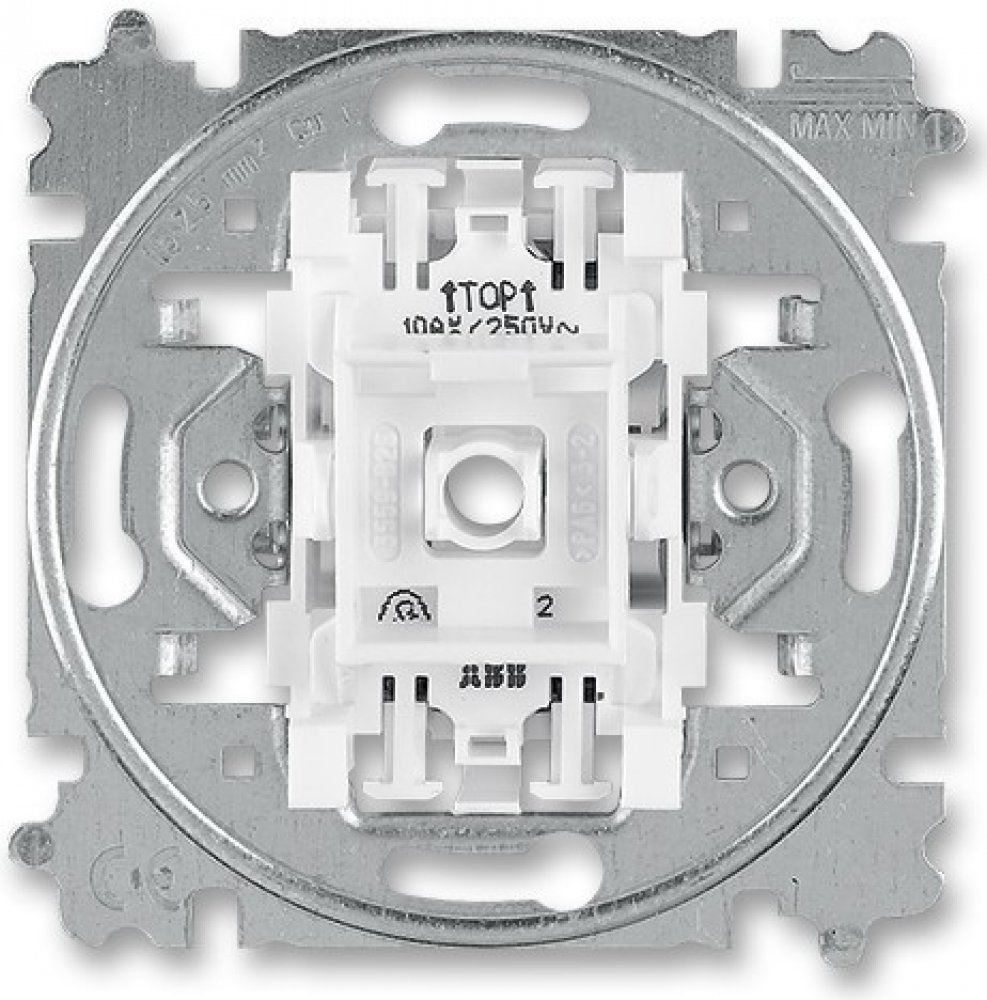

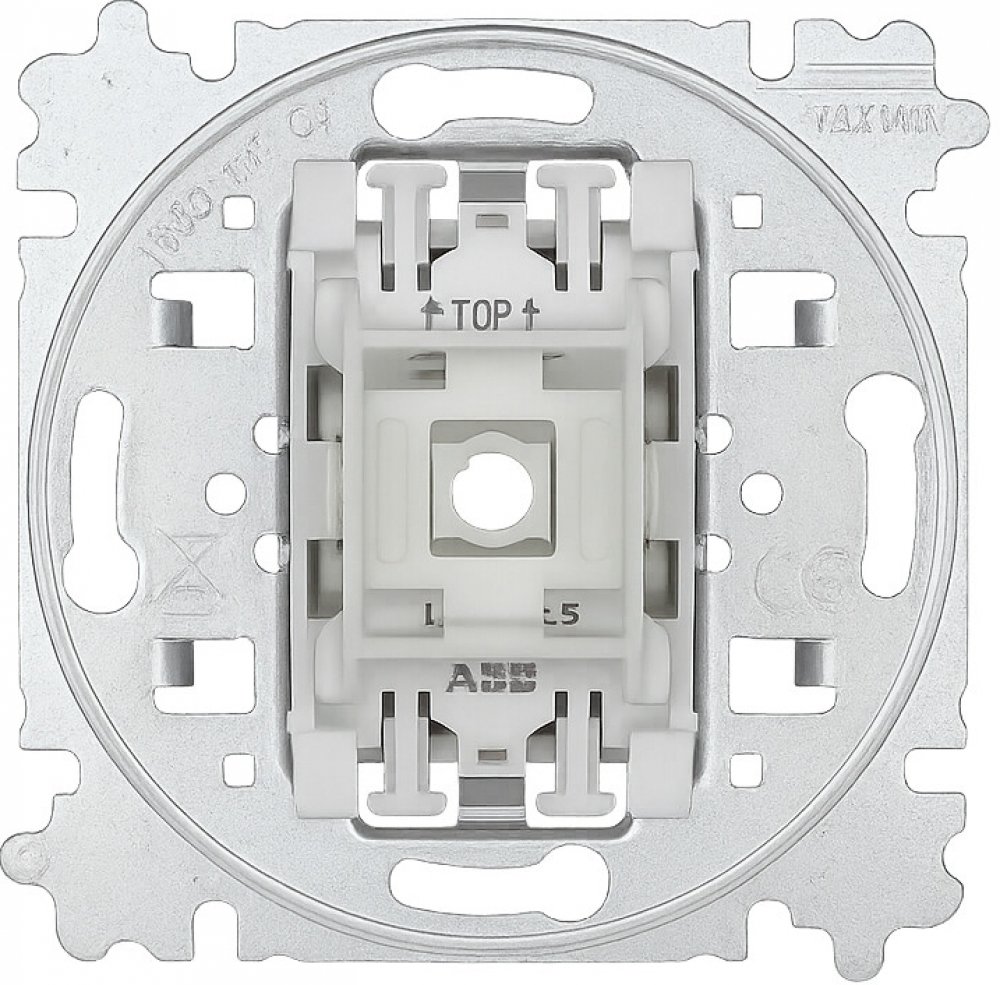

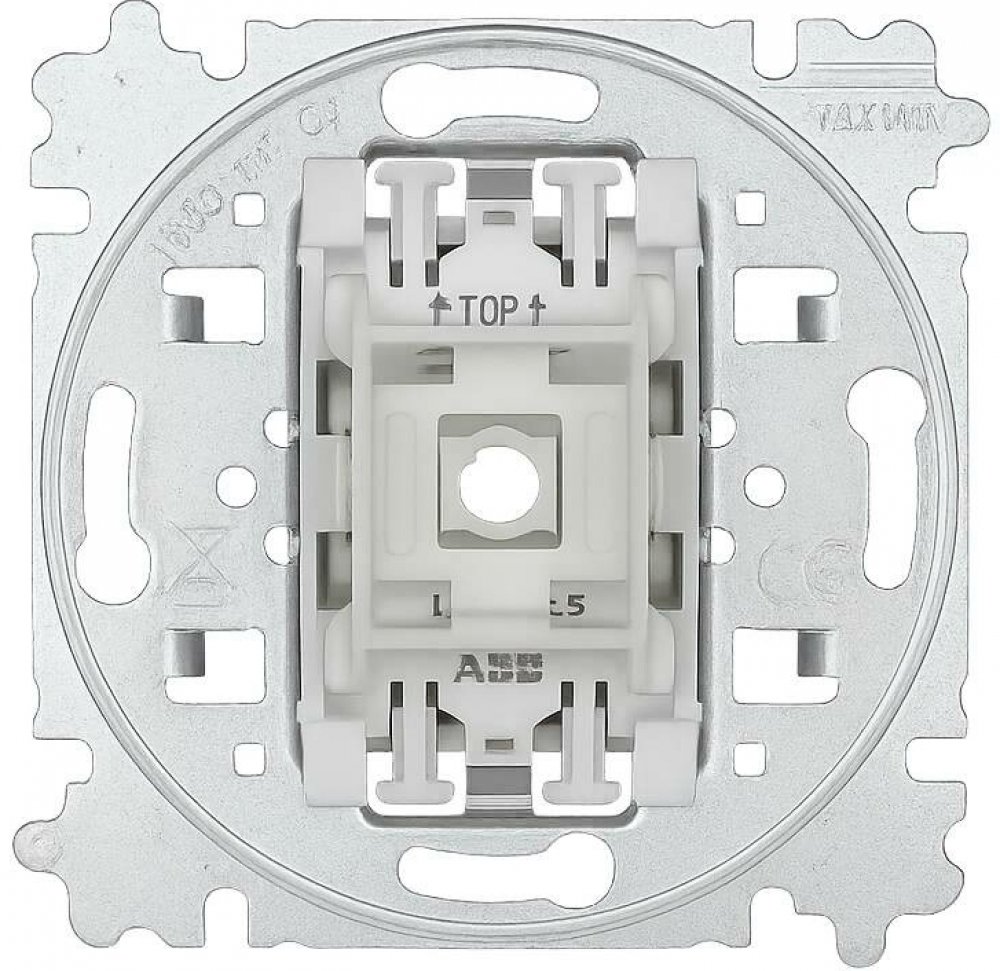

3559-A91345 Přístroj ovládače zapínacího se svorkou N, ABB
Přístroj ovládače zapínacího se svorkou N s bezšroubovými svorkami.
10 A, 250 V ACUpevnění šrouby, bezšroubové svorky (pro vodiče 1-2,5 mm²)Doutnavka není součástí spínače.Řazení: 1/0, 1/0So, 1/0S
Přístroj je vhodný pro spínače ABB v designech Tango, Levit, Neo, Neo Tech, Element, Time, Time Arbo, future linear, solo, solo carat, alpha exclusive.


Doutnavka ani LED není součástí spínače.
Jeden dům - jedno řešení! Nové řady jističů, chráničů a dalších modulárních elektroinstalačních přístrojů značky ABB naleznete v kategorii Elektroinstalace ABB / Modulární přístroje.
Montáž bezšroubových přístrojů spínačů řady 3559
Použití a zapojení spínače řazení 1/0
Řazení:
1/0
Název:
ovladač zapínací (tlačítko)
Použití:
k sepnutí obvodu, po uvolnění stisku obvod sám rozepne, typicky jako zvonkové tlačítko
Použití a zapojení spínače řazení 1/0S
Řazení:
1/0S
Název:
ovladač zapínací se signalizační doutnavkou (tlačítko s doutnavkou)
Použití:
k sepnutí obvodu, po uvolnění stisku obvod sám rozepne, doutnavka signalizuje sepnutý stav
Použití a zapojení spínače řazení 1/0So
Řazení:
1/0So
Název:
ovladač zapínací s orientační doutnavkou (tlačítko s orientační doutnavkou)
Použití:
jako ovladač s řazením 1/0 (80), doplněný o orientační doutnavku, která svítí, pokud je připojený spotřebič vypnutý

Parametry
Jmenovité napětí
250 V
Jmenovitý proud
10 A
Řazení
1/0, 1/0So, 1/0S
Bezšroubové provedení
Ano
Hmotnost
0,048 kg
