ABB 3559-A02345

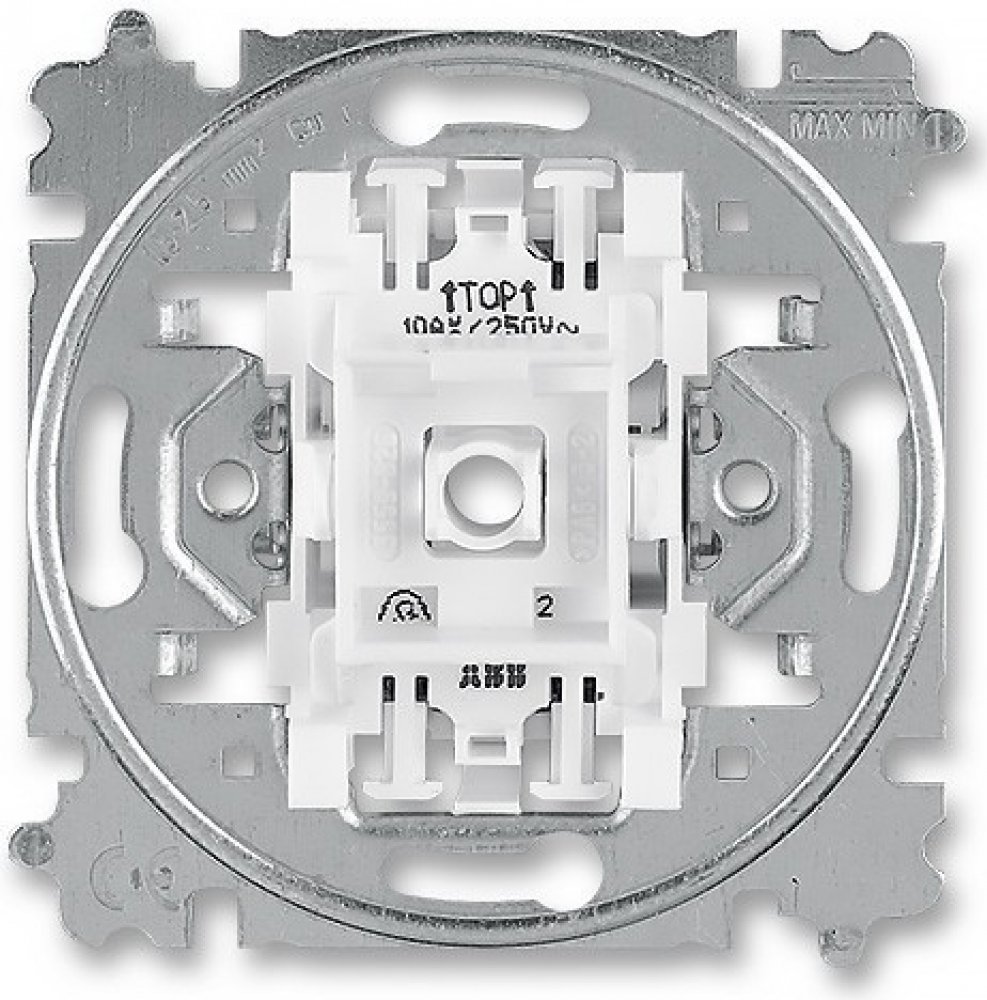

3559-A02345 Přístroj spínače dvojpólového, ABB
Přístroj spínače dvojpólového s bezšroubovými svorkami.
10 AX, 250 V ACUpevnění šrouby, bezšroubové svorky (pro vodiče 1-2,5 mm²)Doutnavka není součástí spínače.Řazení: 2, 2S

Přístroj je vhodný pro spínače ABB v designech Tango, Levit, Neo, Neo Tech, Element, Time, Time Arbo.

Upozornění: Tento speciální spínač se řazením 2, 2S je určen pro jednoduchá víčka. Oba kontakty se sepnou zároveň. Pokud potřebujete přístroj pro lustrový spínač s děleným víčkem, hledejte přístroj spínače sériového se řazením 05!



Doutnavka ani LED není součástí spínače.
Jeden dům - jedno řešení! Nové řady jističů, chráničů a dalších modulárních elektroinstalačních přístrojů značky ABB naleznete v kategorii Elektroinstalace ABB / Modulární přístroje.
Montáž bezšroubových přístrojů spínačů řady 3559
Použití a zapojení spínače řazení 2
Řazení:
2
Název:
spínač dvojpólový (dvojpólový vypínač)
Použití:
sepnutí dvou pólů najednou (málo používaná varianta spínače)
Použití a zapojení spínače řazení 2S
Řazení:
2S
Název:
spínač dvojpólový s doutnavkou (dvojpólový vypínač s doutnavkou)
Použití:
sepnutí dvou pólů najednou, doutnavka signalizuje zapnutý stav (málo používaná varianta spínače)

Parametry
Jmenovité napětí
250 V
Jmenovitý proud
10 A
Řazení
2, 2S
Bezšroubové provedení
Ano
Hmotnost
0,053 kg
