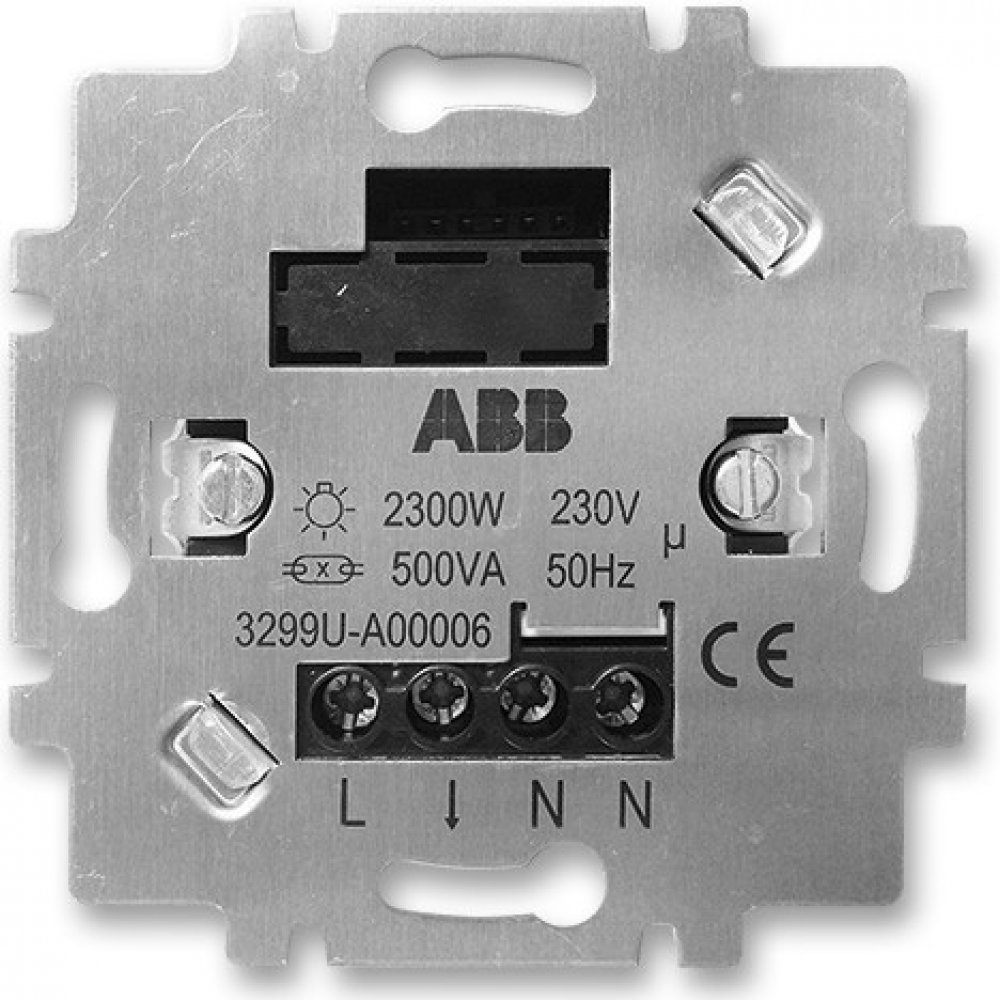

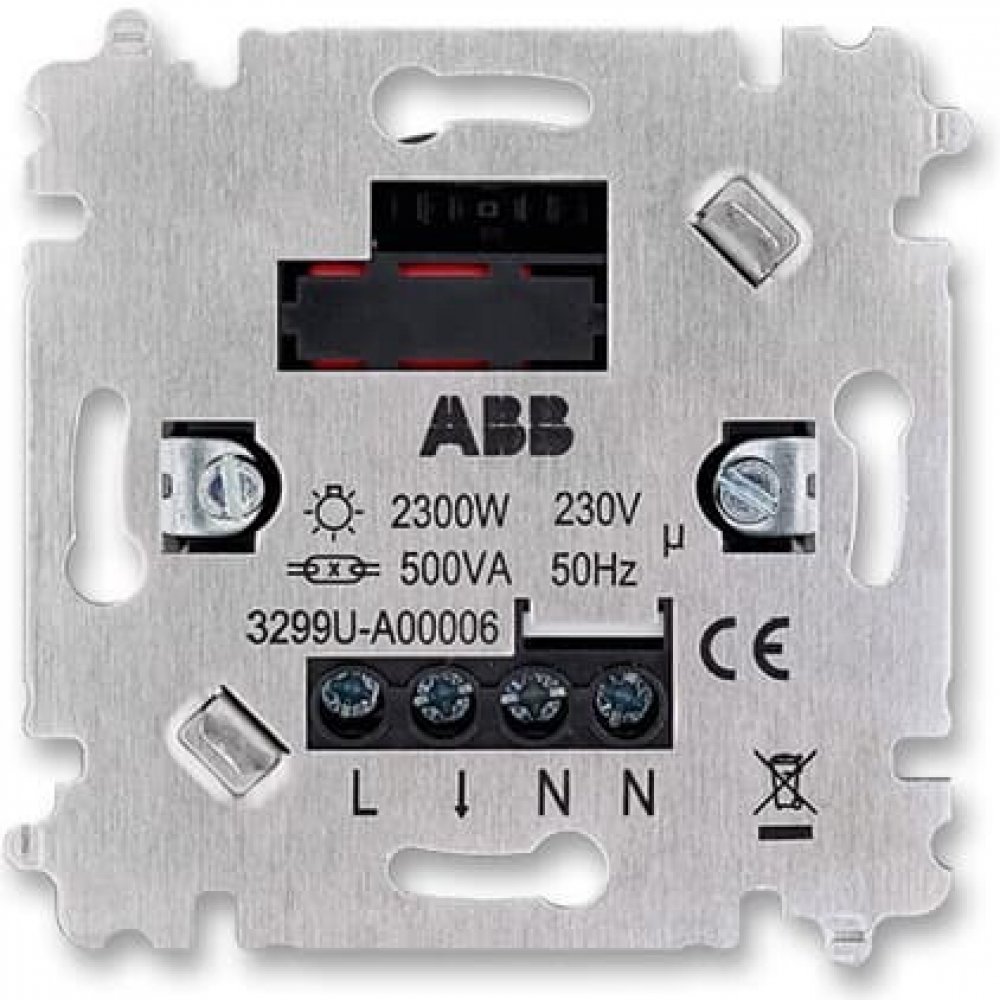

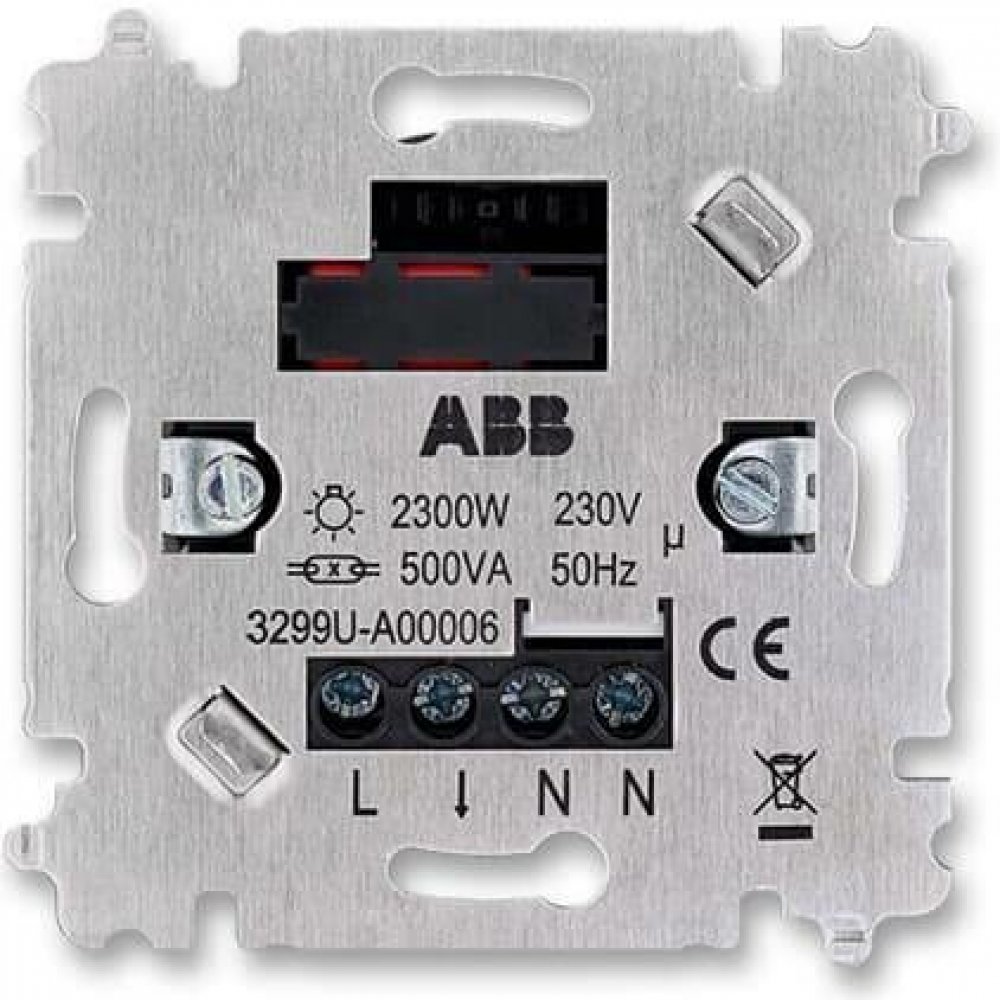

ABB 3299U-A00006

Přístroj spínací pro pohybová čidla ABB.

Pro snímače pohybu designových řad Swing, Swing L, Tango, Levit, Neo, Neo Tech, Element, Time, Time Arbo.
Pracovní teplota: –10 °C až +55 °C
Spínací prvek: relé
2 300 W pro vakuové nebo halogenové žárovky na 230 V AC,
1 750 V·A pro halogenové žárovky na malé napětí nebo pro zářivky s elektronickým předřadníkem,
500 V·A / 64 ?F pro zářivky.
Také např. pro kompaktní zářivky na 230 V AC (tzv. úsporné žárovky) nebo svítidla s LED.
Pro snazší propojení je svorka N zdvojená.
3vodičové připojení, 230 V AC
Upevnění šrouby nebo drápky.
Šroubové svorky (pro vodiče max. 2,5 mm?).
Je možné propojit několik přístrojů paralelně (celková max. zátěž v paralelním zapojení je stejná jako pro 1 přístroj).

Pohybová čidla ABB se skládá z více dílů, které se objednávají zvlášť. Pohybové čidlo se umísťuje do rámečku nebo vícenásobného rámečku.

Design
Úhel pokrytí
Oblast zachycení
Přístroj
Kryt
Rámeček
Swing
180°
1 rovina
3299U-A00006
3299G-A02180
3901G-A
Swing L
180°
1 rovina
3299U-A00006
3299G-A02180
3901J-A
Tango
120°
kužel
3299U-A00006
3299A-A02100
3901A-B
Tango
180°
1 rovina
3299U-A00006
3299A-A02100
3901A-B
Levit, Levit M
180°
2 roviny
3299U-A00006
3299H-A02182
3901H-A
Neo, Neo Tech
180°
1 rovina
3299U-A00006
3299M-A02180
3901M-A
Element
180°
1 rovina
3299U-A00006
3299E-A02100
3901E-A
Time
180°
1 rovina
3299U-A00006
3299E-A02100
3901F-A00
Time Arbo
180°
1 rovina
3299U-A00006
3299E-A02100
3901F-A50
