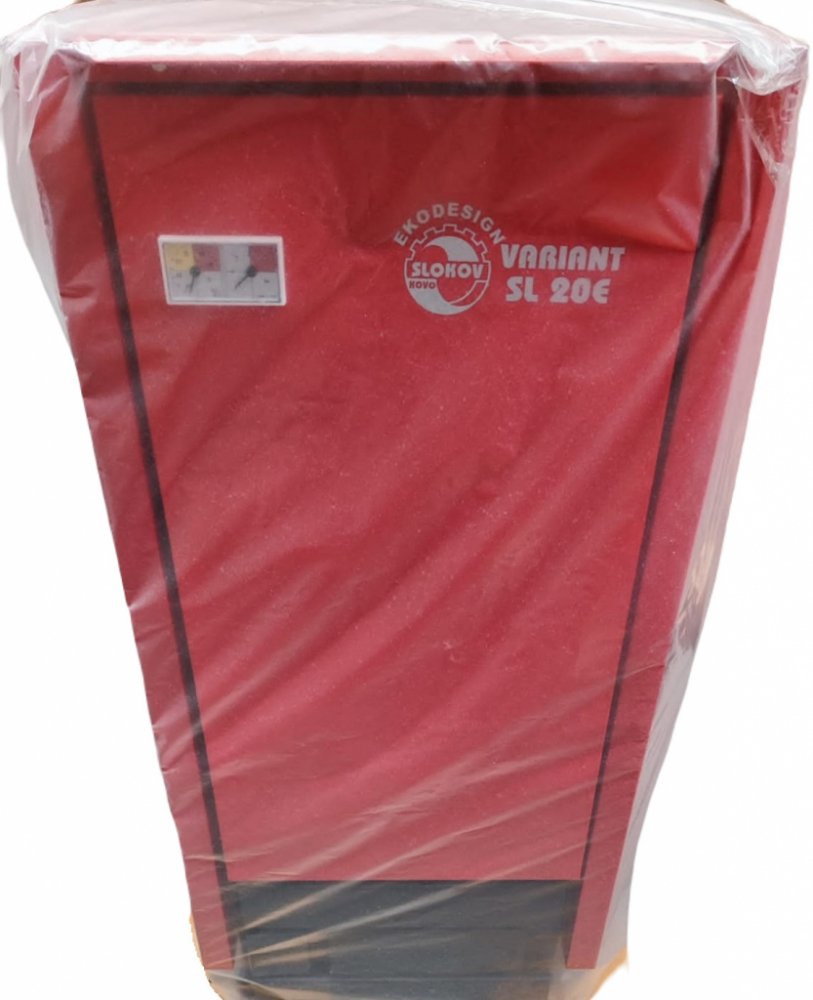

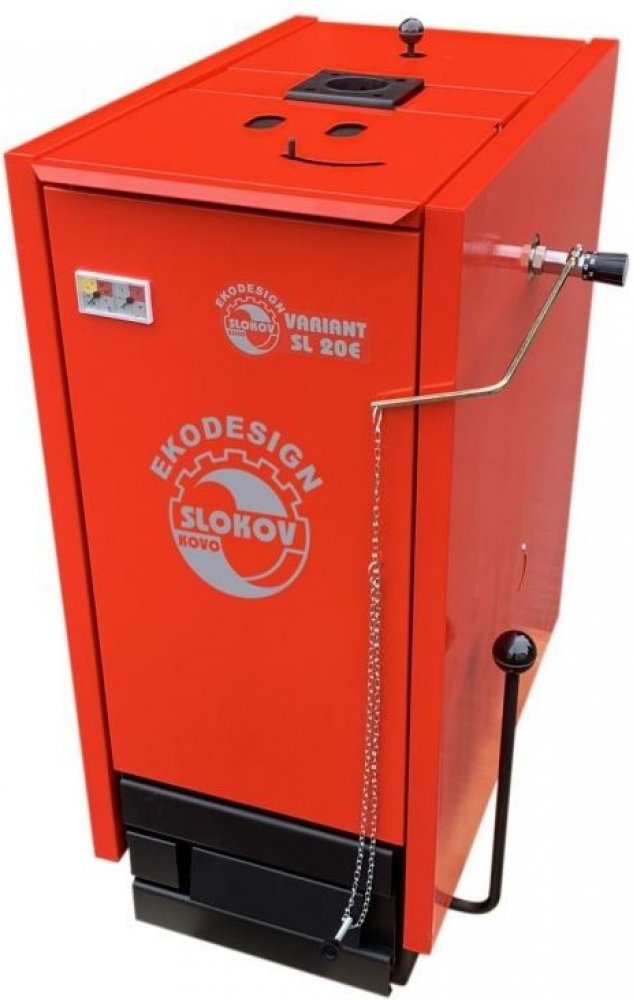

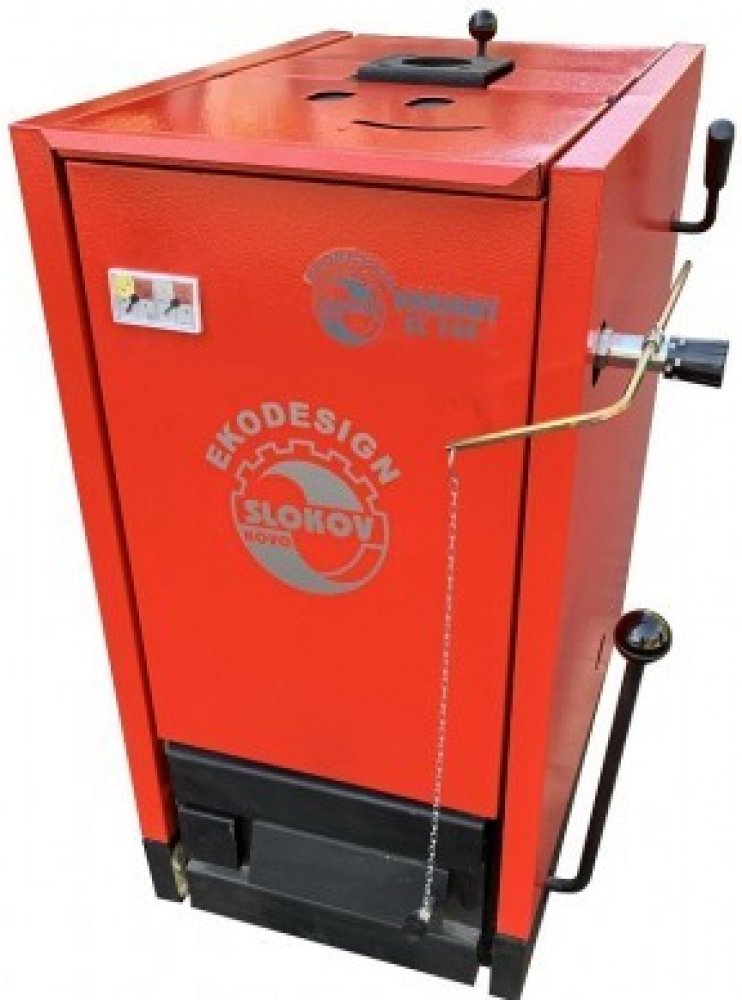

Slokov Variant SL20E 100000084

Ocelový teplovodní kotel Variant SL20E pro spalování hnědého uhlí – zrnění 20-40 mm (ořech 1).
- Plní třídu 4 dle ČSN EN 303-5 a normu EKODESIGN
- Lze používat i po roce 2022
- Záruka 3 roky (záruční a pozáruční servis)
- Síla plechu 5 mm
Popis kotle
Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu „Slokov“ (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou vyráběny s vývodem DN65.
Vstupní a výstupní příruba na kotli mají stejný tvar a stejnou polohu jako příruby u kotlů SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotle na uhlí od firmy SLOKOV). To zaručuje snadnou výměnu staršího kotle zmíněného typu za tento nový kotel. Je však třeba počítat s větší šířkou kotle a s větší násypnou šachtou u SL33E (kotel potřebuje více místa do boku a dopředu u SL33E).
- Kotel splňuje 4. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189.
- Lze objednat i s protipřírubou G6/4″, popř.  G2 vnitřní závit.
- Kotel má stejné připojovací rozměry jako kotel SL27, SL33, SL27-3, SL33-3, SL27-4 a SL33-4.

Konstrukce kotle
Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.
Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je součástí ceny kotle. Vstup a výstup topné vody je opatřen přírubami DN 65. Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z boku kotle. Sazové otvory pro čištění kotle jsou na kotli umístěny z obou stran.

Použití kotle, palivo
Ocelový teplovodní kotel VARIANT SL E je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 20-33 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.
Předepsané palivo pro kotle VARIANT SL20E, SL27E, SL33E je dle ČSN EN 303-5–b hnědé uhlí, zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg.
Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.
Kotle VARIANT SL-E jsou zařazeny podle ČSN EN 303-5 do třídy 4. Podle této normy musí být kotle připojeny k akumulačnímu zásobníku, který slouží k odvádění přebytečného tepla.
Hlavní rozměry kotle Variant SL20E

Legenda
1 – Klapka sekundárního vzduchu
2 – Sazová dvířka
3 – Roštovací páka
4 – Popelníková dvířka
5 – Trubky k DBV1 – není součástí kotle
6 – Termomanometr – teploměr s tlakoměrem
7 – DBV1 – dvoucestný dochlazovací bezpečnostní ventil – zvláštní příslušenství
8 – TRV – tepelný regulátor výkonu – zvláštní příslušenství kotle
A – výška kotle
1030 mm
B – hloubka kotle
815 mm
C – šířka kotle
450 mm
D – výška příruby topné vody-výstup
1035 mm
E – výška osy kouřovodu
895 mm
F – výška příruby topné vody-vstup
215 mm
G – vzdálenost osy topné vody-výstup
375 mm

Schématický řez kotle Variant SL20E

15 – Proti příruba
16 – Nátrubek bezpečnostního ventilu
17 – Přikládací dvířka
18 – Klapka terciálního vzduchu
19 – Těsnící šňůra přikl. dvířek
20 – Termomanometr
21 – Žárobetonové cihly
22 – Spalovací komora
23 – Sekundární vzduch
24 – Rošt
25 – Těsnící šňůra pop. dvířek
26 – Klapka spalovacího vzduchu
27 – Boční kryt
28 – Popelník
29 – Sazová dvířka
30 – Napouštěcí kohout
31 – Zadní kryt
32 – Vířiče
33 – Zatápěcí klapka
34 – Táhlo zatápěcí klapky
35 – Těsnící šňůra víka výměníku
36 – Víko výměníku
37 – Přepážka spalin
