Schneider Electric A9F03110

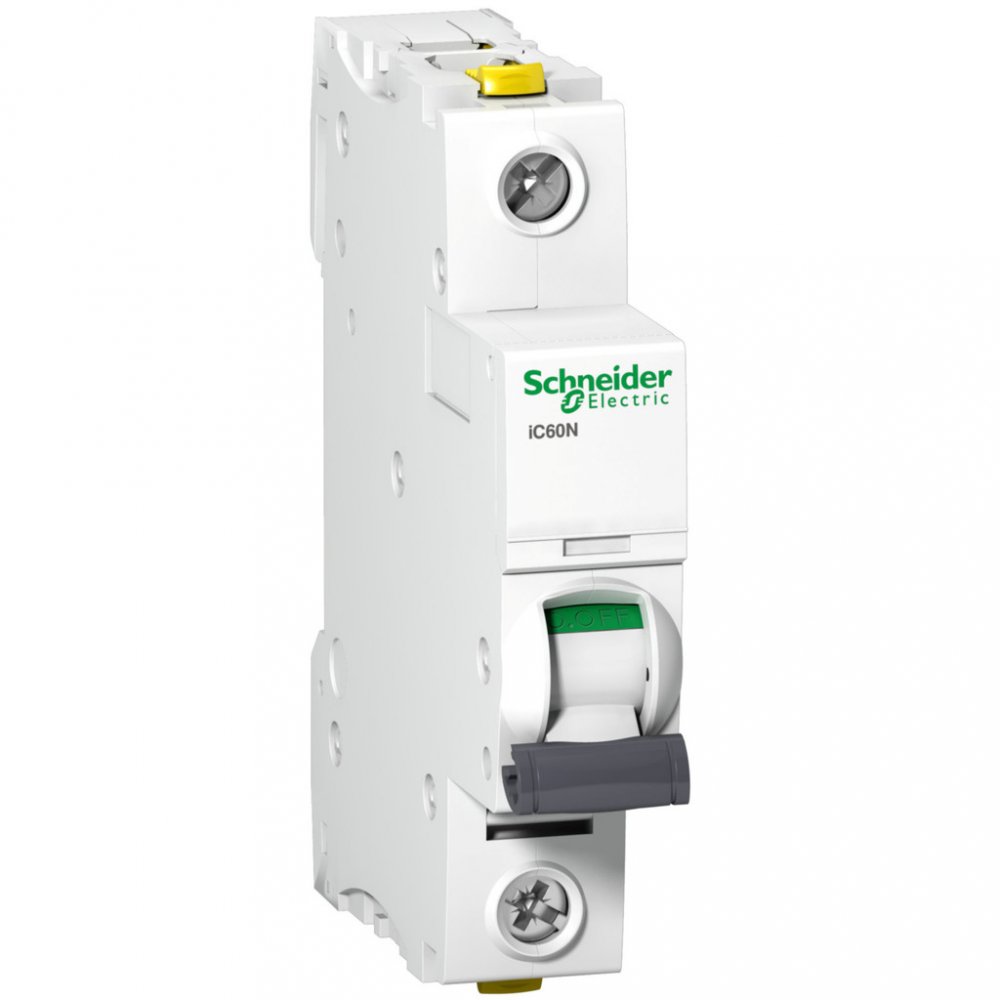

SCHNEIDER A9F03110 Acti9 Jistič iC60N 1P 10A B 6kA
Acti 9 iC60N je nízkonapěťový jistič. Jedná se o 1P jistič s 1 chráněným pólem, 10A jmenovitým proudem a vypínací charakteristikou B. Jmenovitá vypínací schopnost až 10 kA při 220 V stř. na 240 V stř. v souladu s normou ENEC/IEC 60947-2 a při 230 V stř. v souladu s normou EN IEC 60898-1 standard. Splňuje jak průmyslovou normu ENE/IEC 60898-1, tak normu ENE/IEC 60947-2. Tento modulární jistič chrání obvody před zkratem a proudem přetížení. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného obvodu. Zelený pás Visisafe zaručuje fyzické otevření kontaktů a umožňuje tak provádění údržby. Mechanismus rychlého zavírání nezávislý na manuálním provozu zlepšuje jeho životnost. Má elektrickou výdrž až 10 000 cyklů a mechanickou odolnost až 20 000 cyklů. Jmenovité izolační napětí Ui je 500 VAC. Její třída omezení 3 (podle normy EN/IEC60898-1) zvyšuje náklady na ochranu přiřazeného obvodu. Výrobek lze nacvaknout na lištu DIN. Jeho šířka je 2 rozteč 9 mm. Stupeň znečištění je 3. Kategorie přepětí je IV. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 18 mm x (V) 91 mm x (H) 78,5 mm. Hmotnost je 0,125 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je -35 °C až 70 °C. Skladovací teplota je -40 °C až 85 °C.
PATRAMETRY:
Základní popis
použití zařízení
Distribuce
řada
Acti 9
označení výrobku
Acti 9 iC60
typ produktu nebo součásti
Miniaturní jistič
označení přístroje
iC60N
popis pólů
1P
počet chráněných pólů
1
[In] jmenovitý proud
10 A
typ sítě
ACDC
Provedení jednotky spouští
Tepelně-magnetická
typ charakteristiky
B
Vypínací schopnost
6000 A Icn podle EN/IEC 60898-1 při 230 V AC 50/60 Hz10 kA Icu podle EN/IEC 60947-2 při 60...72 V DC15 kA Icu podle EN/IEC 60947-2 při 12...60 V DC10 kA Icu podle EN/IEC 60947-2 při 220...240 V AC 50/60 Hz36 kA Icu podle EN/IEC 60947-2 při 12...60 V AC 50/60 Hz20 kA Icu podle EN/IEC 60947-2 při 100...133 V AC 50/60 Hz
Kategorie užití
Kategorie A podle EN 60898-1Kategorie A podle IEC 60898-1
Vhodný pro bezpečné odpojení
Ano podle EN 60898-1Ano podle EN 60947-2Ano podle IEC 60898-1Ano podle IEC 60947-2
Normy
EN 60898-1IEC 60947-2EN 60947-2IEC 60898-1
Doplňky
frekvence sítě
50/60 Hz
mez vypnutí zkratové spouště
4 x In +/- 20 %
[Ics] jmenovitá provozní vypínací schopnost
27 kA 75 % podle EN 60947-2 - 12...60 V AC 50/60 Hz7,5 kA 75 % podle EN 60947-2 - 220...240 V AC 50/60 Hz27 kA 75 % podle IEC 60947-2 - 12...60 V AC 50/60 Hz7,5 kA 75 % podle IEC 60947-2 - 220...240 V AC 50/60 Hz15 kA 75 % podle IEC 60947-2 - 100...133 V AC 50/60 Hz15 kA 75 % podle EN 60947-2 - 100...133 V AC 50/60 Hz6000 A 100 % podle EN 60898-1 - 230 V AC 50/60 Hz6000 A 100 % podle IEC 60898-1 - 230 V AC 50/60 Hz10 kA 100 % podle EN 60947-2 - 72 V DC10 kA 100 % podle IEC 60947-2 - 72 V DC15 kA 100 % podle EN 60947-2 - 12...60 V DC15 kA 100 % podle IEC 60947-2 - 12...60 V DC
třída omezení
3 podle EN 60898-13 podle IEC 60898-1
[Ui] jmenovité izolační napětí
500 V AC 50/60 Hz podle EN 60947-2500 V AC 50/60 Hz podle IEC 60947-2
[Uimp] jmenovité impulzní výdržné napětí
6 kV podle EN 60947-26 kV podle IEC 60947-2
signalizace polohy kontaktu
Ano
typ ovládání
Páčka
místní signalizace
Signalizace vypnutí poruchou
upevnění
Lišta DIN
rozteč 9 mm
2
výška
91 mm
šířka
18 mm
hloubka
78,5 mm
hmotnost přístroje
0,125 kg
barva
Bílá
mechanická životnost
20000 cykly
elektrická životnost
10000 cykly
připojení - svorky
Dvojitá svorka (horní nebo dolní) 1…25 mm² pevnýDvojitá svorka (horní nebo dolní) 1…16 mm² ohebný
délka odizolování vodiče
14 mm for horní nebo dolní connection
kroutící moment
2 N.m horní nebo dolní
proudový chránič
Ne
Prostředí
stupeň krytí IP
IP20 podle IEC 60529IP20 podle EN 60529
Stupeň znečištění
3
kategorie přepětí
IV
Tropikalizace
2
relativní vlhkost
95 % při 55 °C
provozní teplota
-35…70 °C
teplota okolí pro uskladnění
-40…85 °C
