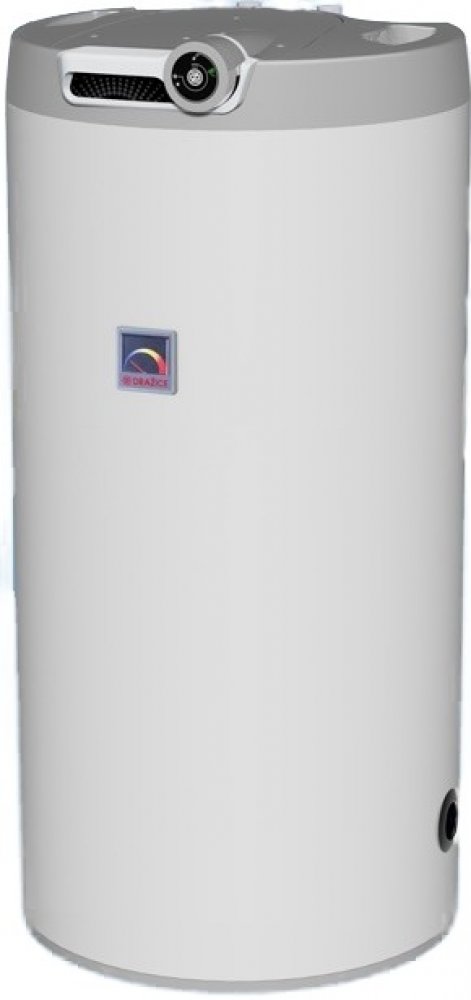

Dražice OKC 160 NTR 1106708101
73 kg Dražice nepřímotopné ocelové 52.4 cm 80 °C 52.4 cm 125.5 cm zásobníkové 160 l stacionární C 230 V
Zásobníky teplé vody, stacionární nepřímotopné - boční vývody výměníku, bez příruby
Provedení zásobníků vody
Zásobníky vody k postavení na zem v objemech 100–250 litrů se smaltovanou nádobou a výkonným výměníkem pro ohřev teplé užitkové vody (TUV) z externího zdroje. Objemová řada 200 litrů a 250 litrů se vyrábí ve variantě se dvěma výměníky pro připojení dvou zdrojů topné vody (např. plynový kote...
Provedení zásobníků vody
Zásobníky vody k postavení na zem v objemech 100–250 litrů se smaltovanou nádobou a výkonným výměníkem pro ohřev teplé užitkové vody (TUV) z externího zdroje. Objemová řada 200 litrů a 250 litrů se vyrábí ve variantě se dvěma výměníky pro připojení dvou zdrojů topné vody (např. plynový kotel + alternativní zdroj). Při propojení obou výměníku do série lze získat zdroj TUV o výkonu až 44 kW. Zásobník je vybaven regulací teploty ohřevu TUV (termostat pro ovládání trojcestného ventilu nebo oběhového čerpadla ) pro napětí 230 V/50 Hz, pojistným ventilem a vývodem pro cirkulaci.
Nejčastější využití zásobníků vody
Ohřev TUV celoročně topnou vodou z plynového kotle pro zapojení s přednostním ohřevem TUV. Pro typ OKC x NTRR je možná kombinace plynového kotle a alternativního zdroje energie nebo při propojení obou výměníku do série nepřímotopný zásobník pro kotle nad 24 kW.
TECHNICKÉ PARAMETRY
OKC 100 NTR
OKC 125 NTR
OKC 160 NTR
OKC 200 NTR
OKC 250 NTR
Objem [l]
87
112
148
208
242
Hmotnost [kg]
53
66
73
93
95
Výška zásobníku [mm]
902
1 067
1 255
1 398
1542
Průměr zásobníku [mm]
524
524
524
584
584
Teplosměnná plocha [m2]
1,08
1,45
1,45
1,45
1,45
Maximální provozní tlak nádoby [MPa]
0,6
0,6
0,6
0,6
0,6
Maximální provozní tlak výměníku [MPa]
1
1
1
1
1
Maximální teplota TUV . [°C]
90
90
90
90
90
Připojovací napětí
1 P-EN AC 230 V/50 Hz
1 P-EN AC 230 V/50 Hz
1 P-EN AC 230 V/50 Hz
1 P-EN AC 230 V/50 Hz
1 P-EN AC 230 V/50 Hz
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 720 l/hod [W]
24 000
32 000
32 000
32 000
32 000
Doba ohřevu z 10 °C na 60 °C [min]
13
12
16
23
26
Elektrické krytí
IP 42
IP 42
IP 42
IP 42
IP 42
Statická ztráta [W]
42
54
75
82
87
OKC 200 NTRR
OKC 250 NTRR
Objem [l]
200
234
Hmotnost [kg]
102
104
Výška zásobníku [mm]
1 362
1542
Průměr zásobníku [mm]
584
584
Teplosměnná plocha vměníku [m2]
2x1
2x1
Maximální provozní tlak nádoby [MPa]
0,6
0,6
Maximální provozní tlak výměníku [MPa]
1
1
Maximální teplota TUV . [°C]
90
90
Připojovací napětí
1 P-EN AC 230 V/50 Hz
1 P-EN AC 230 V/50 Hz
Jmenovitý tepelný výkon při teplotě topné vody 80 °C a průtoku 720 l/hod [W]
2× 24 000
2× 24 000
Doba ohřevu z 10 °C na 60 °C [min]
14/14
14/23
Elektrické krytí
IP 42
IP 42
Statická ztráta [W]
82
87
