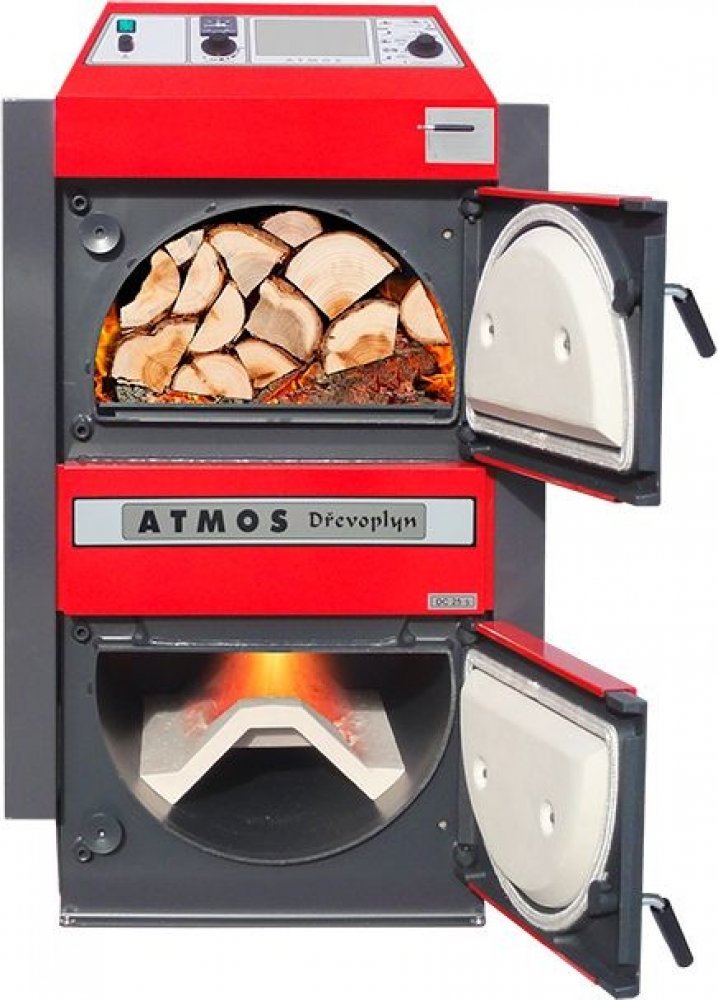

Atmos DC 40 SX

Výhody ATMOS zplynovacích kotlů pro spalování kusového dřeva
- Kusy dřeva velkého rozměru lze spalovat.
- Existuje velký palivový zásobník, který umožňuje dlouhodobé hoření.
- Účinnost kotlů je vysoká, dosahuje 85 až 92 % v závislosti na typu. Primární i sekundární vzduch se předehřívá na vysokou teplotu.
- Kotel splňuje ekologické požadavky pro spalování a odpovídá normám ČSN EN 303-5 tříd 4 a 5, EKODESIGN 2015/1189.

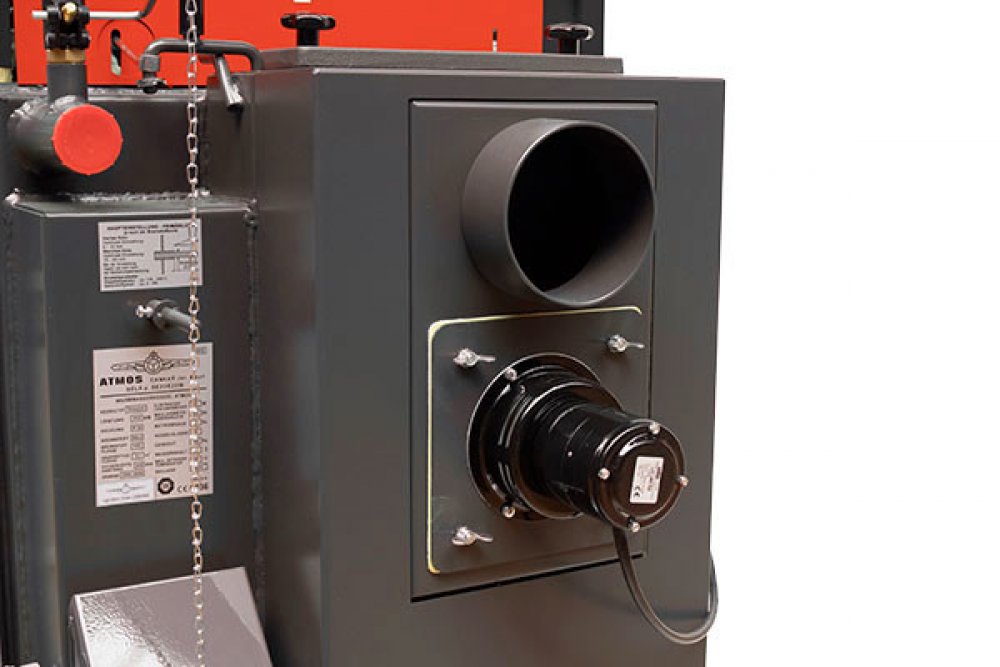

- Je zde odtahový ventilátor, který zajišťuje bezprašné vybírání popela a čistou kotelnu.

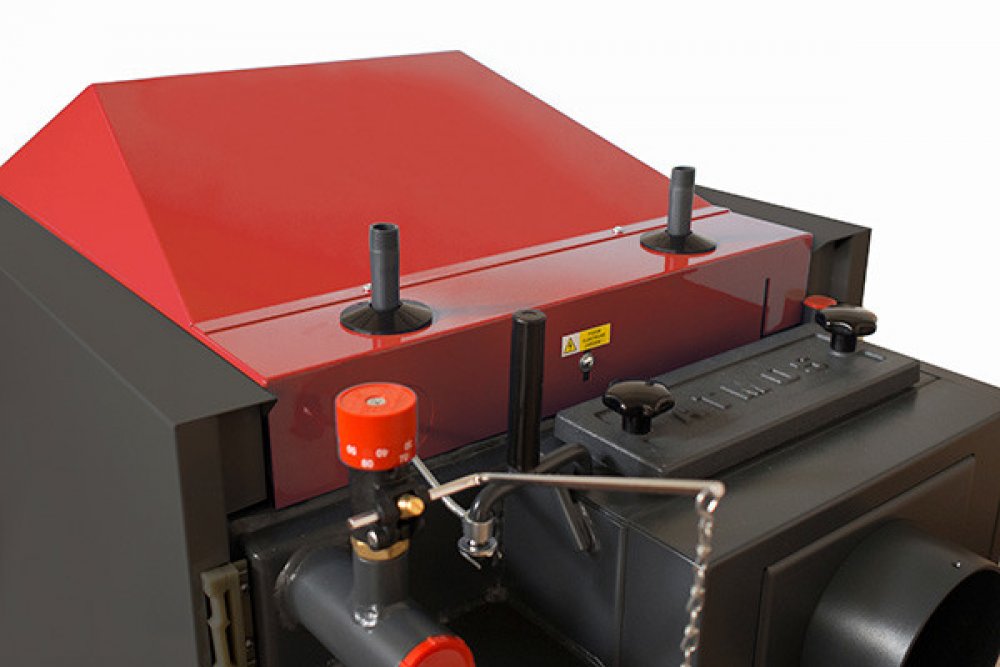

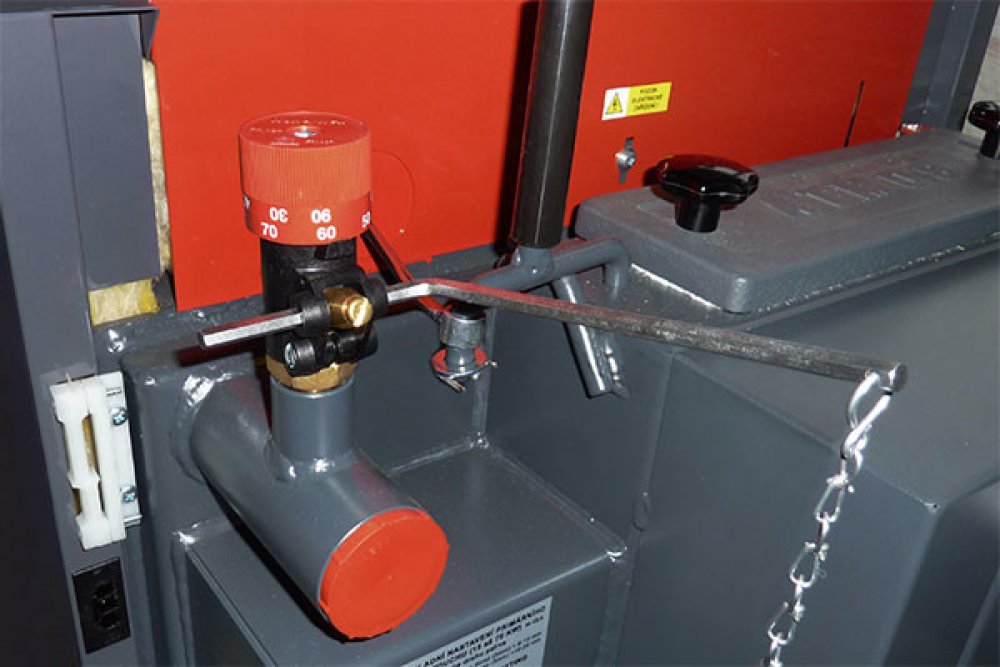

- Kotel obsahuje chladící smyčku, která chrání před přehřátím a poškozením.
- Po dohoření paliva se automaticky vypíná díky spalinovému termostatu.

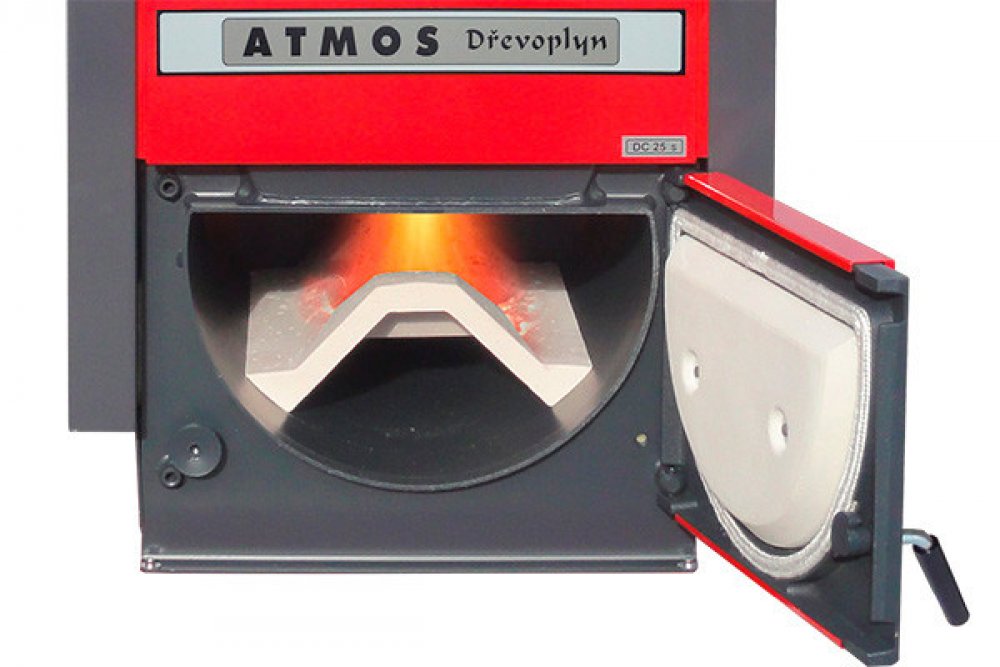

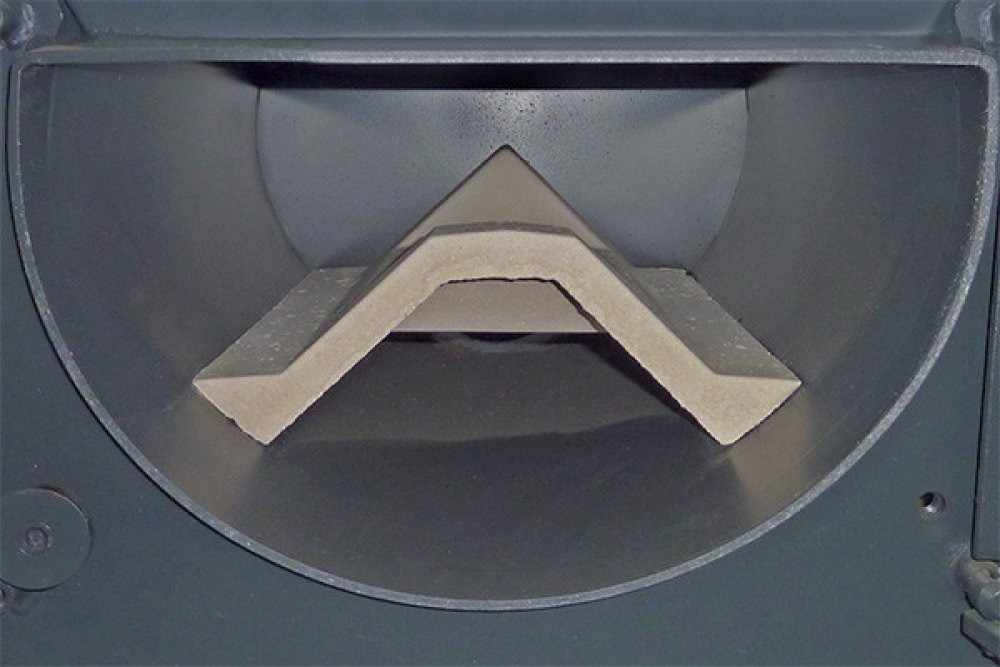

- Vybírání popela je pohodlné díky velkému keramickému spalovacímu prostoru. U dřevěného paliva lze popel vybírat pouze jednou týdně.
- Kotelní trubkovnice není součástí, což usnadňuje čištění.
- Kotel je kompaktní a má nízkou hmotnost.
- U vybraných typů je možné vybrat dvířka P / L (pravá/levá).
- Kvalita kotle je vysoká.
Montáž:
Pro správnou funkci zplynovacích kotlů na dřevo ATMOS je nezbytné je připojit k LADDOMATU 22 nebo k termoregulačnímu ventilu (trojcestnému ventilu řízenému servopohonem v případě elektronické regulace ACD 03/04), aby byla zajištěna minimální teplota vratné vody do kotle 65 °C. Výstupní teplota kotle by měla být trvale udržována v rozmezí 80 až 90 °C. Všechny kotle jsou vybaveny chladící smyčkou proti přehřátí. Doporučuje se instalovat kotle spolu s akumulačními nádržemi, což sníží spotřebu paliva a zvýší pohodlí při vytápění.
Rozměry kotle
Regulace kotlů

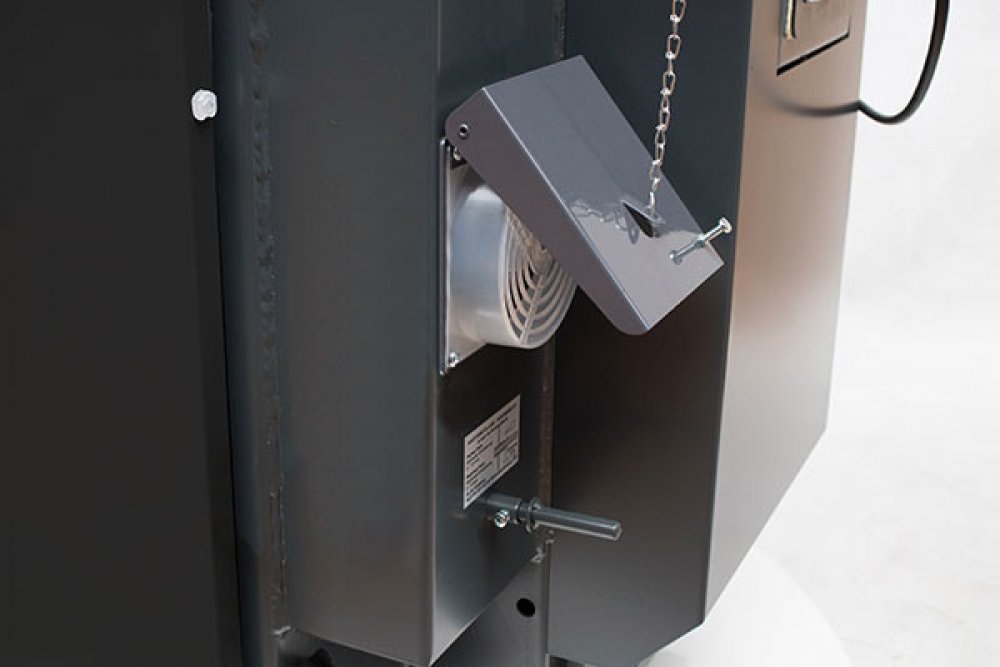

Výkon kotlů se reguluje elektromechanicky pomocí vzduchové regulační klapky, kterou ovládá regulátor tahu typu FR 124. Regulátor automaticky otevírá nebo zavírá klapku v závislosti na nastavené výstupní teplotě vody, která se pohybuje mezi 80 a 90 °C. Je nutné věnovat zvýšenou pozornost nastavení regulátoru výkonu, protože kromě regulace výkonu plní další důležitou funkci, a to ochranu kotle před přetopením. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá odtahový ventilátor v závislosti na nastavené výstupní teplotě (80 až 85 °C). Teplota na regulačním termostatu by měla být nastavena o 5 °C nižší než na regulátoru tahu FR 124.
Kotle jsou také vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. I bez ventilátoru mohou kotle pracovat na snížený výkon až do 70 % jmenovitého výkonu (u kotlů DCxxGD se nedoporučuje provoz s vypnutým odtahovým ventilátorem).
Ovládací panel kotle se standardní regulací
Složení panelu:
hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový termostat.
Elektromechanická regulace je optimálním řešením pro řízení provozu kotle (včetně ventilátoru) jednoduchým způsobem. Panel se standardní regulací je základním provedením pro všechny vyráběné kotle.
Schéma zapojení kotle s Laddomatem 22 bez akumulačních nádrží

Schéma zapojení kotle s regulací ACD 03 a akumulačními nádržemi
