Atmos DC 25 SP

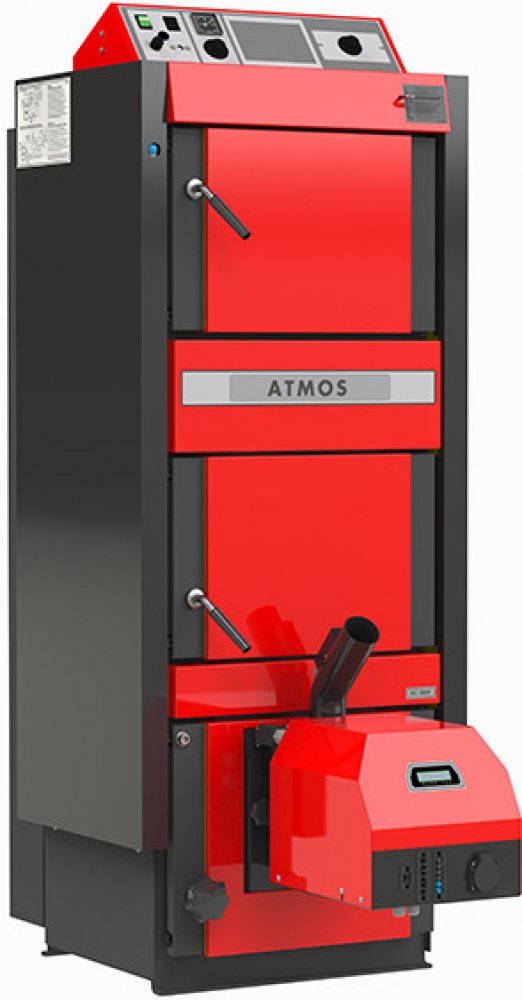

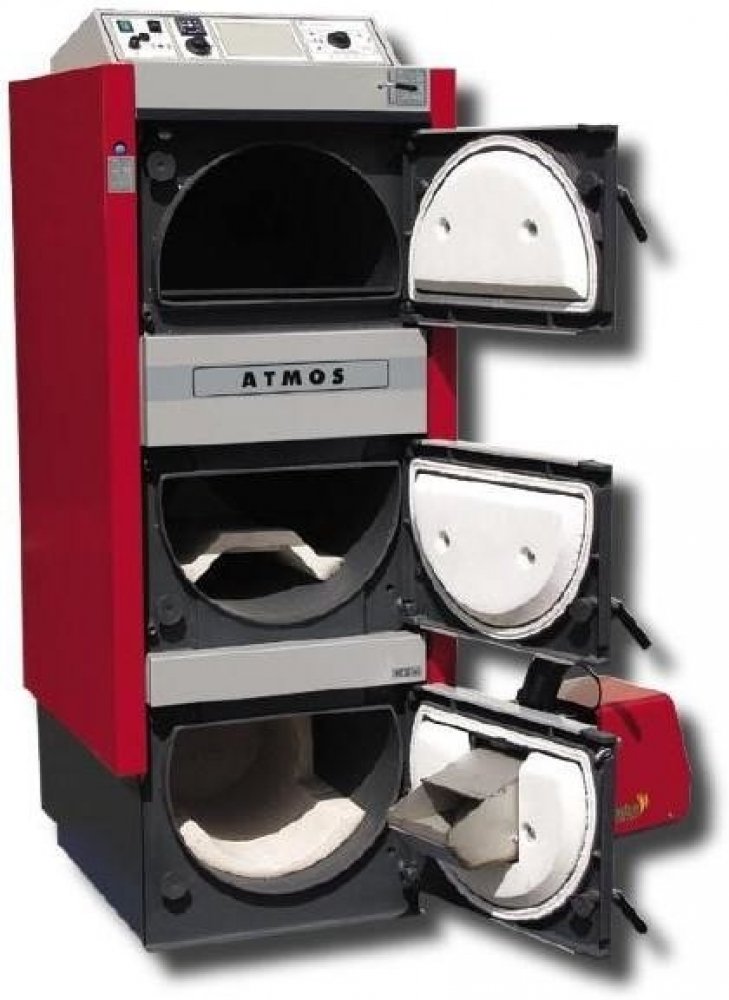

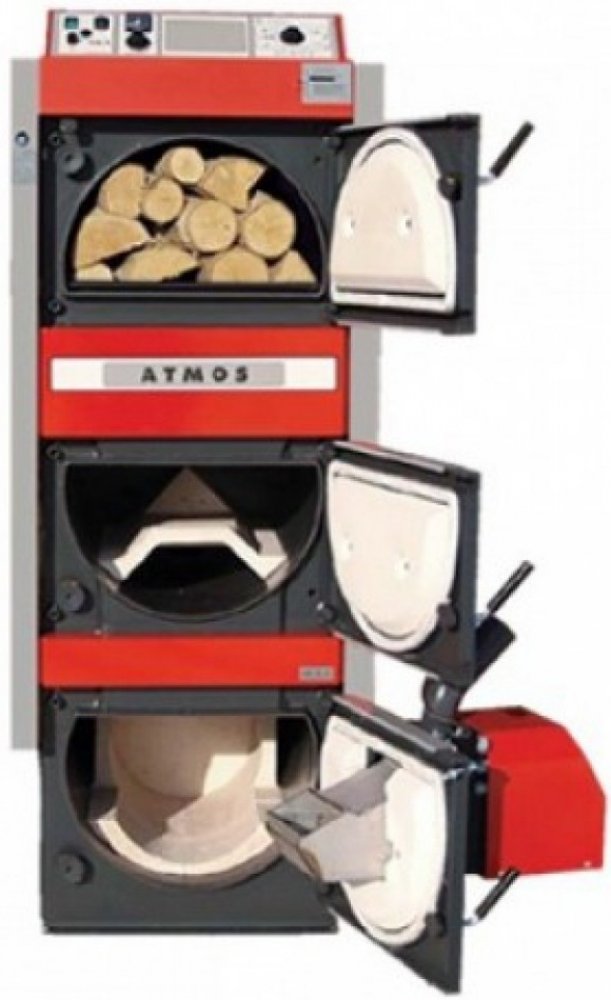

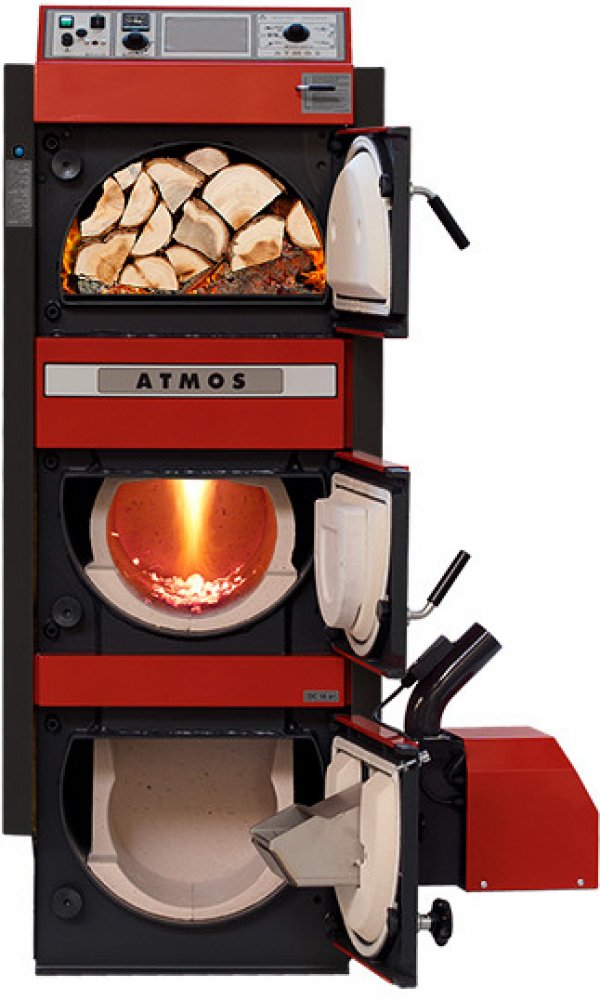

ATMOS DC 25 SP - kotel na dřevo v kombinaci s hořákem na pelety, PRAVÝ, MODEL 2018

DC25SP
Kombinovaný kotel na dřevo a pelety.
Jmenovitý výkon kotle 27 kW
Účinnost kotle je 89,9 - 91,2 %
Emisní třída 5 (Ekodesign)
Dotovaný kotel (SVT901)
Délka polen 530 mm
Výhody kotlů ATMOS
možná kombinace jednotlivých druhů paliv – střídání paliva bez úprav na kotli dřevo + pelety
vysoká účinnost při jednotlivých palivech – prakticky stejná jako u speciálních kotlů na pelety (až 92,3 % při jmenovitém výkonu)
levnější řešení – sečteme-li náklady na pořízení dvou kotlů, jejich zapojení a odkouření (komín) zjistíme, že jeden kotel ač dražší je ekonomicky výhodnější
malý zastavěný prostor – oproti více kotlům
jeden komín a kouřovod
ekologický provoz – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
dotovaný kotel
možnost volby dvířek levá/pravá
kotel je vybaven funkcí automatického startu hořáku na pelety po dohoření dřeva
Doporučeným zapojením je zapojení kotle s Laddomatem 22 nebo termoregulačním ventilem s vyrovnávací nádrží o objemu 500 až 1000 l. Další možností je instalace kotle s akumulačními nádržemi o potřebném objemu (např. 2000 l), které navíc umožňují vytápění akumulační elektřinou nebo připojení solárních panelů.

Regulace kotlů
Provoz kotle je řízen zcela automaticky na požadovanou výstupní teplotu vody, tak aby byla zajištěna co nejvyšší účinnost kotle a nejlepší kvalita spalování. K tomu slouží:
Regulátor tahu HONEYWELL
Kotlový (regulační) termostat
Spalinový termostat
Termostat na čerpadlo
Hlavní vypínač a přepínací vypínač provozu kotle
Kotle a hořáky DCxxSP/SPX jsou v provedení (model od 2018) vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do kotle/hořáku, pomocí servopohonu, při topení dřevem nebo peletami.Kotle jsou vybaveny čidlem teploty spalin AGF2 a čidlem teploty vody kotle KTF20 pro funkci automatického startu hořáku po dohoření dřeva. Dále jsou kotle vybaveny dvěma čidly (TV a TS) KTF20 pro ovládání hořáku podle dvou teplot na akumulační nádrži. Celý komplet je tak prodáván v maximální výbavě, pro plně automatický režim a jednoduchou instalaci „plug and play“.
Rozměry kotlů

DC18SP
DC25SP
DC30SPX
DC32SP
A
1665
1665
1665
1742
B
757
957
957
957
C
643
643
643
678
D
1375
1375
1375
1448
E
150/152
150/152
150/152
150/152
F
65
65
65
70
G
207
207
207
184
H
1436
1436
1436
1507
CH
212
212
212
212
I
212
212
212
212
J
6/4″
6/4″
6/4″
6/4″
Technické údaje
Typ kotle

DC18SP
DC25SP
DC30SPX
DC32SP
Jmenovitý výkon
kW
20
27
30
35
Výkon kotle na pelety
kW
4,5 – 15
6 – 20
6 – 20
6 – 20
Výhřevná plocha
m2
2,5
3,3
3,3
3,8
Objem palivové šachty
dm3 (l)
66
100
100
140
Rozměr plnícího otvoru
mm
450 x 260
450 x 260
450 x 260
450 x 260
Předepsaný tah komína
Pa/mbar
20/0,20
23/0,23
23/0,23
24/0,24
Maximální pracovní přetlak vody
kPa/bar
250/2,5
250/2,5
250/2,5
250/2,5
Hmotnost kotle
kg
435
531
537
596
Průměr odtahového hrdla
mm
150/152
150/152
150/152
150/152
Krytí el. části
IP
20
20
20
20
Elektrický příkon– při spuštění – na pelety (max.)– při provozu – na pelety (max.)– při provozu – na dřevo (max.)
W
522 (572) / 1042 (1092)42 (92)50
Účinnost kotle– na pelety– na dřevo
%
92,590,1
91,289,9
91,289,9
91,288,9
Třída kotle

5
5
5
5
Třída energetické účinnosti

A+
A+
A+
A+
Teplota spalin při jmenovitém výkonu na pelety
°C
109
139
139
139
Teplota spalin při jmenovitém výkonu na dřevo
°C
157
177
177
185
 Hmotnostní průtok spalin při jmenovitém výkonu– na pelety– na dřevo
kg/s
0,0080,010
0,0100,015
0,0100,017
0,0100,018
Předepsané palivo pro ruční přikládání

Suché dřevo o výhřevnosti 15 – 17 MJ.kg-1 o obsahu vody 12 – 20 %, průměru 80 – 150 mm
Palivo pro automatické přikládání – pelety

Kvalitní pelety o průměru 6 – 8 mm o výhřevnosti 15 – 18 MJ.kg-1
Průměrná spotřeba paliva na dřevo při jmenovitém výkonu
kg.h-1
5,6
7,2
7,6
9,2
Na topnou sezónu

1 kW = 1 prostorový metr
Maximální délka dřeva
mm
330
530
530
530
Doba hoření při jmenovitém výkonu – na dřevo
hod.
2
3
2
2
Objem vody v kotli
l
78
109
109
160
Hydraulická ztráta kotle
mbar
0,22
0,23
0,23
0,23
Minimální objem vyrovnávací nádrže
l
500
500
500
500
Připojovací napětí
V/Hz
230/50
EKODESIGN

Dotované kotle v ČR

Předepsaná minimální teplota vratné vody v provozu je 65 °C.
Předepsaná provozní teplota kotle je 80 – 90 °C.
Hořák
Používaný hořák na pelety pro kotle DC18SP, DC25SP, DC30SPX, DC32SP
HOŘÁK NA PELETY ATMOS A25 (pro modely DCxxSP/SPX) – Kód: H0048
Hořáky v provedení pro modely DCxxSP/SPX) jsou vybaveny funkcí automatického uzavření nebo otevření přívodu vzduchu do hořáku, pomocí servopohonu, při topení dřevem nebo peletami.
Předepsané palivo: kvalitní dřevěné pelety (bílé) o průměru 6 až 8 mm, délce 5 až 25 mm a výhřevnosti 16 – 19 MJ.kg-1.
Displej hořáku: slouží k zobrazení aktuálního stavu hořáku a k nastavení jeho funkcí
Řízení hořáku: elektronická regulace AC07X, která ovládá chod externího dopravníku, dvou zapalovacích spirál a ventilátoru dle požadavků kotle a topného systému. Elektronika je jištěná bezpečnostním termostatem kotle, bezpečnostním termostatem na přívodu pelet do hořáku, snímačem otáček ventilátoru a fotocelou pro snímání plamene. Chod hořáku je signalizován na displeji elektronické regulaci.
Zapalování paliva: automatické za pomoci dvou elektrických zapalovacích spirál.
Základní funkce hořáku:Možnost využití dvou rezervních výstupů R a R2 pro různé aplikaceMožnost zapojení čtyř různých čidel TS, TV, TK a TSVTS – čidlo spodní na nádržiTV – čidlo vrchní na nádržiTK – čidlo kotle nebo prostřední čidlo na nádržiTSV – čidlo spalin nebo solárního panelu
řízení hořáku podle dvou teplot na vyrovnávací nádrži
řízení ventilátoru kotle z hořáku za pomoci rezervního výstupu
řízení kotlového čerpadla z hořáku za pomoci rezervního výstupu
ovládání solárního systému přímo z hořáku
automatický startu hořáku po dohoření dřeva u kotlů DCxxSP/SPX
Hořáky jsou určeny pouze pro kvalitní bílé pelety z měkkého dřeva bez kůry o průměru  6 – 8 mm, o délce 10 – 25 mm a výhřevnosti 16 – 19 MJ.kg-1. Hořák není určen pro pelety, které se spékají ve spalovací komůrce hořáku. V takovém případě je nutné spalovací komůrku hořáku čistit jednou denně
Pro hořák ATMOS A25 jsou určeny tyto dopravníky:
Šnekový dopravník pro hořák ATMOS A25 – DA1500 o délce 1,5 m a průměru 75 mm
Šnekový dopravník pro hořák ATMOS A25 – DA2000 o délce 2 m a průměru 75 mm
Šnekový dopravník pro hořák ATMOS A25 – DA2500 o délce 2,5 m a průměru 75 mm
Šnekový dopravník pro hořák ATMOS A25 – DA3000 o délce 3 m a průměru 75 mm
Šnekový dopravník pro hořák ATMOS A25 – DA4000 o délce 4 m a průměru 75 mm
Bližší info viz. odkaz: https://www.atmos.eu/produkt/kombi-kotle-na-drevo-a-pelety/dc25sp/
