Atmos D 14 P
Atmos 231 kg na tuhá paliva 14 kW 5 ocelové stacionární 88 dm3 1207 mm 620 mm 768 mm 152 mm
Kotle na pelety

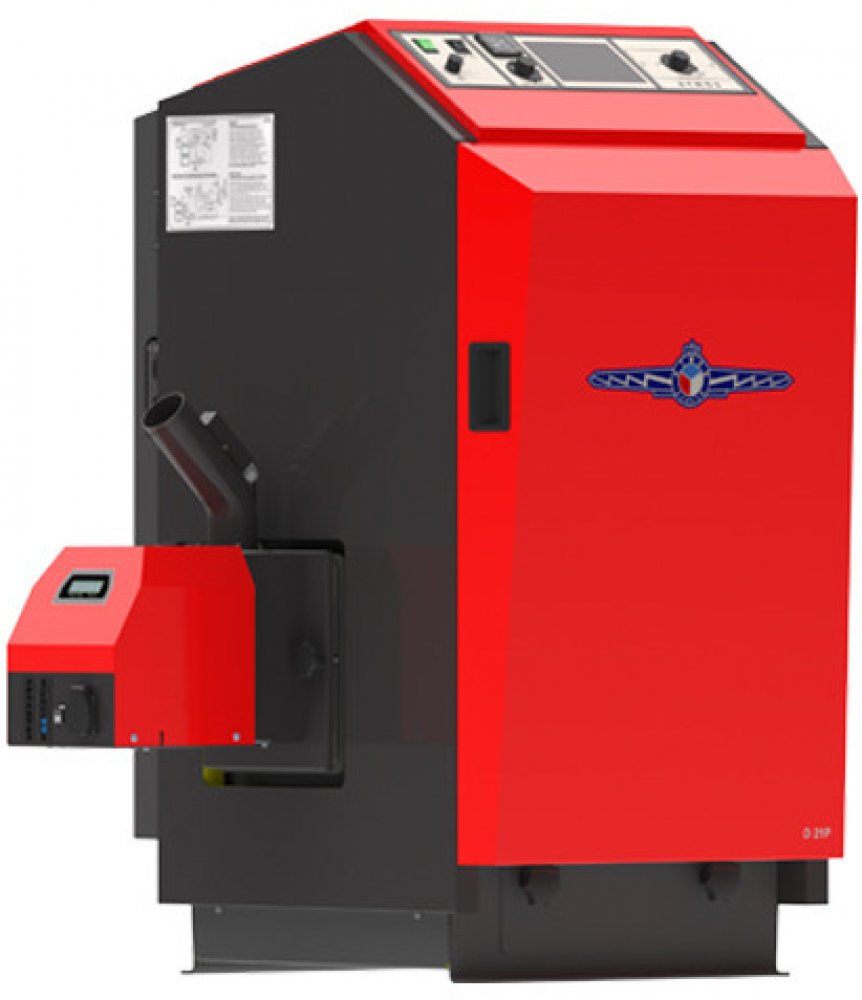

Ekologický a plně automatický kotel na pelety ATMOS
Jsou konstruovány pro dokonalé spalování pelet, tak že do levé či pravé strany kotle, podle potřeby zákazníka, je zabudován hořák na pelety, který si plně automaticky, za pomocí šnekového dopravníku odebírá pelety ze zásobníku. Zásobník paliva bývá umístěn vedle kotle, nebo ve vedlejší místnosti a může mít libovolnou velikost (sta...
Kotle na pelety
Ekologický a plně automatický kotel na pelety ATMOS
Jsou konstruovány pro dokonalé spalování pelet, tak že do levé či pravé strany kotle, podle potřeby zákazníka, je zabudován hořák na pelety, který si plně automaticky, za pomocí šnekového dopravníku odebírá pelety ze zásobníku. Zásobník paliva bývá umístěn vedle kotle, nebo ve vedlejší místnosti a může mít libovolnou velikost (standardně 250, 500 nebo 1000 l). Často bývá i jako zásobník paliva použita část kotelny, která pak vystačí na celou topnou sezonu.
Samotný provoz hořák na pelety funguje zcela automaticky. V případě, že hořák dostane pokyn ke startu, nebo-li vznikne potřeba topit, nasype dopravník pelety do hubice hořáku a sám je zapálí topným tělískem ( spirálou ). Po dostatečném rozhoření pelet, najede hořák na nastavený výkon, v kterém setrvá do doby než je systém ( dům ) vytopen. Poté se hořák vypne a pelety v komůrce hořáku dohoří. Hořák je tak připraven k novému startu. Celý cyklus se v případě další potřeby vždy opakuje.
Výkon kotle a další funkce hořáku jsou řízeny elektronickou regulací, která umožňuje přizpůsobit chod kotle konkrétním podmínkám celého systému. Doplňování pelet, čištění spalovací komůrky hořáku a vybírání popela provádíme, jednou za 1 - 30 dní, a to podle kvality pelet a velikosti zásobníku. V případě potřeby je možné kotle vybavit automatickým odpopelňovacím systémem pro komfortní vytápění s minimální obsluhou.
Velkou výhodou našich kotlů na pelety D15P. D20P, D30P, D40P a D50P je i to, že v případě, že vyjmeme z kotle hořák a nahradíme jej víkem, je možné v nich pro případ nouze topit i dřevem. Díky těmto vlastnostem jsou tyto kotle stejně komfortní co se týče obsluhy a užitných vlastností tak jako topení plynem, propan butanem či LTO. Hlavní předností je ale to, že na rozdíl od zemního plynu či LTO, spalují obnovitelné zdroje energie.
Řez kotle
TYP
D 14 P
D 21 P
D 25 P
D 31 P
D 15 P
D 20 P
D 30 P
D 40 P
D 50 P
A
1207
1207
1207
1307
1405
1405
1405
1405
1405
B
570
570
670
882
589
652
954
954
1052
C
620
620
620
620
606
606
606
606
606
D
801
801
801
901
1040
848
848
848
848
E
152 (150)
152 (150)
152 (150)
152 (150)
152 (150)
152 (150)
152 (150)
150 (152)
152 (150)
G
215
215
215
215
211
211
211
211
211
H
934
934
934
1034
1163
1163
1163
1163
1163
CH
221
221
221
221
202
202
202
202
202
I
221
221
221
221
-
-
-
-
-
J
6/4"
6/4"
6/4"
6/4"
6/4"
6/4"
6/4"
6/4”
6/4"
TECHNICKÁ DATA
D14P
D21P
D 25 P
D 31 P
D15P
D20P
D30P
D40P
D50P
Výkon kotle
kW
4 - 14
4 - 19,5
7 - 24
9 - 30
4,5 - 15
6,5 - 22
8,9 - 29,8
8,9 - 40
13,5 - 45
Výhřevná plocha
m2
1,7
1,7
2
2,2
1,9
2
2,7
2,7
3,6
Objem palivové šachty
dm3
88
88
88
132
70
70
105
105
140
Rozměr plnícího otvoru
mm
270x450
270x450
270x450
270x450
270x450
270x450
270x450
270x450
270x450
Předepsaný tah komína
Pa
16
18
22
18
18
15
21
22
23
Max. prac. přetlak vody
kPa
250
250
250
250
250
250
250
250
250
Hmotnost kotle
kg
231
231
254
263
289
305
370
386
430
Průměr odtahového hrdla
mm
152
152
152
152
152
152
152
150/152
152
Výška kotle
mm
1207
1207
1207
1307
1405
1405
1405
1405
1405
Šířka kotle
mm
620
620
620
620
606
606
606
606
606
Hloubka kotle
mm
768
768
868
882
470
470
670
954
870
Krytí el. části
IP
20
20
Elektrický příkon - při spuštění
W
522
522
522
520
522
572
530
530
530
Elektrický příkon - při provozu
W
42
42
42
97
42
92
97
97
97
Účinnost kotle
%
90,3
90,2
90,2
> 90,2
90,4
91,1
92,4
90,1
91,1
Teplota spalin při jmenovitém výkonu (pelety)
°C
127
147
151
147
141
128
158
157
123
Hmot. průtok spalin při jmen. výkonu (pelety)
kg/s
0,011
0,015
0,018
0,026
0,012
0,016
0,025
0,031
0,035
Předepsané palivo
kvalitní pelety o průměru 6 - 8 mm o výhřevnosti 15 - 18 MJ.kg-1
kvalitní pelety o průměru 6 - 8 mm o délce 5 až 25 mm a výhřevnosti 16 - 19 MJ.kg-1 (bílé pelety)
Náhradní palivo pro případ nouze
suché dřevo o výhřevnosti 15 - 17 MJ.kg-1 o obsahu vody 12 - 20 %, průměru 80 - 150 mm
Průměrná spotřeba paliva - pelet při jm. výkonu
kg.h-1
3,5
4,5
5,4
6,8
3,7
5
8,6
9,4
10,6
Max. délka polen
mm
310
310
510
510
710
Doba hoření při jmenovitém výkonu - na dřevo
hod.
2
2
2
2
2
Objem vody v kotli
l
56
56
62
70
65
82
91
91
117
Hydraulická ztráta kotle
mbar
0,18
0,18
0,19
0,19
0,22
0,22
0,23
0,23
0,24
Minimální objem vyrovnávací nádrže
l
500
500
500
500
500
500
750
750
1000
Připojovací napětí
V/Hz
230/50
230/50
Třída kotle dle ČSN EN 303-5
5
5
5
5
5
5
5
5
5
Dotované kotle v ČR
•
•
•
•
•
•
•
•
•
Automatický odvod popela pro kotle DxxP
Automatické vybírání popela z tělesa kotle
Jako příslušenství ke každému kotli na pelety DxxP, který byl vyroben po 1.3.2007 je možné dokoupit automatické odpopelnění z tělesa kotle do přídavného externího popelníku. Toto automatické odpopelňovací zařízení nevyžaduje žádnou zvláštní obsluhu a zvyšuje komfort vytápění.
Vybírání popela probíhá zcela automaticky za pomocí šnekového dopravníku s převodovkou, který vybírá popel z komory pod hořákem v pravidelných intervalech po 12 hodinách, po 3 hodinách nebo po 1 hodinně, podle nastavení pro konkrétní palivo. Automatické vybírání popela je možné v případě potřeby zapnout i manuálně pouhým vypnutím a zapnutím vypínače na kotli. Velikost popelníku volíme po důkladném zvážení na základě popelnatosti paliva.
Všechny tři velikosti přídavných popelníků je možné použít pro jakékoliv odpopelňovací zařízení, tj. pro kotle D31P, D14P, D21P, D15P, D20P, D30P a D45P.
Odpopelňovací zařízení - bez přídavného popelníku
kód
Pro kotle
S0577
D14P, D21P
S0578
D25P, D31P
S0535
D15P, D20P
S0536
D30P, D40P
S0537
D50P
Přídavné popelníky - nutné příslušenství (červený)
kód
S0542
Malý - objem 28 l Doporučená velikost pro kotle D14P, D21P, D15P, D20P při spalování kvalitních dřevěných pelet. Interval vybírání popela jednou za 7 - 30 dní.
S0544
Střední - objem 68 l Doporučená velikost pro kotle D14P, D21P, D25P, D15P, D20P, D30P, D31P, D50P při spalování kvalitních dřevěných pelet. Interval vybíránípopela jednou za 14 - 30 dní.
S0546
Velký - objem 135 l Doporučená velikost pro kotle D50P při spalování pelet s větší popelnatostí. Interval vybírání popela jednou za 14 - 45 dní.
